钣金结构外壳与传感器安装固定支架

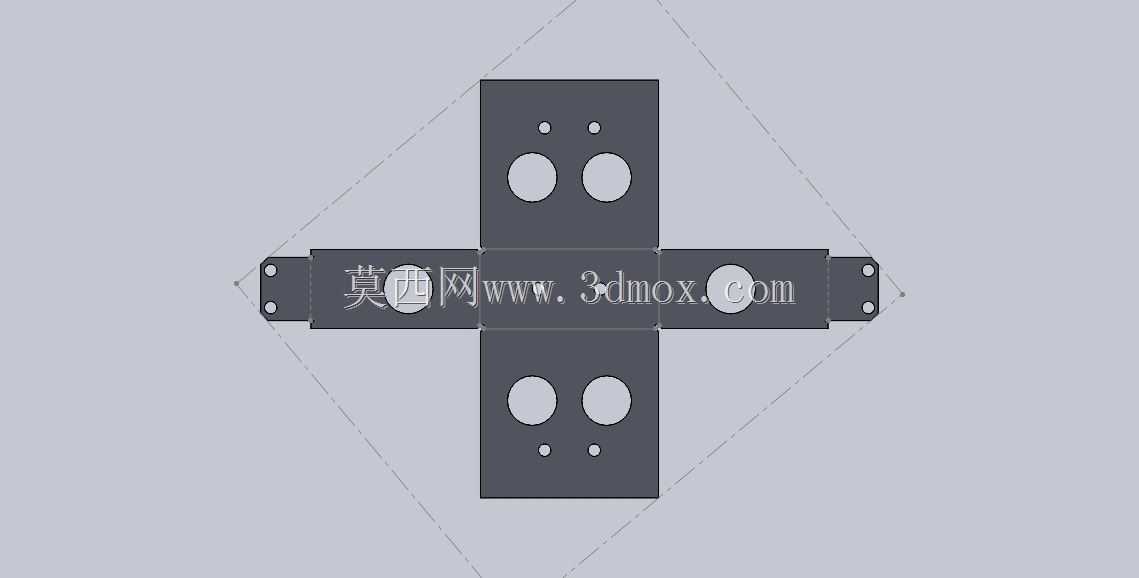

　　在电源变压配套结构、小型工业传感单元布设的场景里，这类钣金成型的支架壳体是兼顾防护与安装定位的核心结构件，很多现场调试的工程师都接触过类似的部件——它不像核心功率元件那样显眼，但缺了它，内部的传感模块、接线连接器要么没有稳定的安装基准，要么直接暴露在积尘、意外磕碰的环境里，很容易出现接线松脱、元件偏移的故障。从结构形态上看，这个部件采用一体化钣金折弯成型的工艺路线，没有多余的拼接焊缝，主体是围合式的盒状腔体，腔体内部预留的空间刚好可以容纳小型传感变送模块或是电源配套的接线转接单元，侧壁开出的圆形过孔是走线缆的通道，孔径大小匹配常规的工业线缆护套尺寸，穿线后可以搭配护线圈做边缘防护，避免钣金锐边割破线缆绝缘层。

　　两侧向外延伸的折弯耳片是核心的安装受力部位，耳片上预先冲制的安装孔位做了沉边处理，安装时螺丝可以完全沉入孔内，不会突出耳片表面影响安装贴合度，耳片的折弯角度经过公差校核，和安装基面贴合时不会出现翘边，四个安装孔的孔位间距按照通用的工业安装基准设置，既可以固定在电源变压器的壳体侧壁，也可以适配设备机架上的预留安装位，不需要现场重新打孔改位。设计这类钣金支架的时候，首先要考虑的是安装边界的适配性：腔体的内部净尺寸要比待容纳的元件单边留出1-2mm的装配间隙，既不能太松导致元件在腔体内晃动，也不能太紧导致装配时卡滞，甚至刮伤元件表面的涂层；折弯处的R角要匹配所选钣金板材的厚度，避免折弯时出现开裂，同时也要控制折弯回弹量，保证成型后腔体的方正度，避免和配套部件装配时出现错位。

　　侧壁的开孔位置不是随意排布的，要对应内部元件的接线方向、传感探头的伸出方向，比如如果用来安装光电类传感器，开孔位置就要正对探头的感应方向，保证感应信号不会被钣金壁遮挡；如果用作连接器安装座，开孔就要和连接器的法兰尺寸匹配，保证连接器可以牢牢固定在侧壁上，插拔线缆的时候不会出现连带松动。实际应用中，这类支架的使用场景比预设的更灵活，除了配套电源变压器做外壳防护、固定传感单元之外，在小型自动化设备的机架上，它也可以用来固定小型接线端子排、信号转换模块，甚至可以作为小型气路元件的安装座，只要安装孔位的间距匹配，腔体空间能容纳对应元件，就可以直接复用，不需要重新开模做结构，这也是钣金类支架的优势——成型快、改型成本低，适配性强。从安装受力的角度看，两侧的安装耳片在折弯处做了加强压筋，虽然模型上没有做特别厚重的结构，但压筋的存在可以提升耳片的抗弯折强度，当支架上固定的元件重量在额定范围内时，即使设备运行中有持续的小幅振动，耳片也不会出现变形下垂，安装孔位不会偏移，能长期保持安装位置的精度。腔体的开口边缘做了向内的小折边，一方面是处理钣金的锐边，避免装配和维护时划伤操作人员，另一方面小折边可以提升整个腔体的结构刚性，减少薄壁钣金的共振噪音，当设备运行有振动时，不会因为薄壁结构产生持续的异响。

　　很多刚入行的结构设计人员做这类钣金件的时候，容易忽略安装孔到折弯边的距离要求，要么孔位离折弯边太近，折弯时孔位被拉扯变形，要么离得太远浪费安装空间，这个支架的孔位设置就刚好符合钣金加工的工艺要求，孔中心到折弯边的距离大于1.5倍板厚，普通的数控冲床就可以一次加工成型，不需要后续额外的钳工修正，加工效率高，成本也更容易控制。另外，腔体底部没有做全封闭的结构，留出了一定的空隙，一方面是方便内部元件的散热，避免密闭腔体内温度积累影响元件的工作稳定性，另一方面装配时可以从底部调整内部元件的固定位置，不需要把整个支架拆下来就能做简单的接线调试，现场维护的时候更方便。
