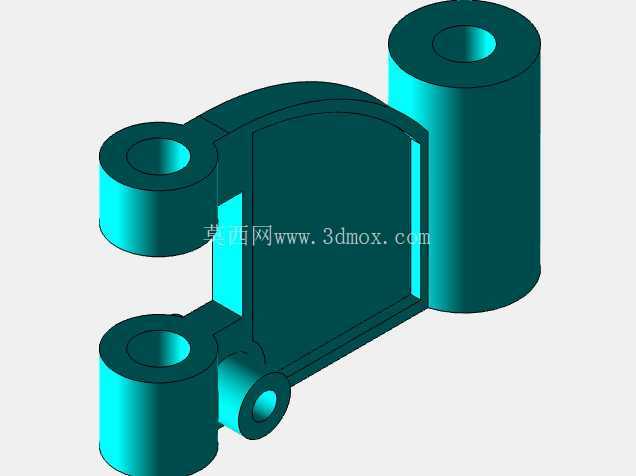

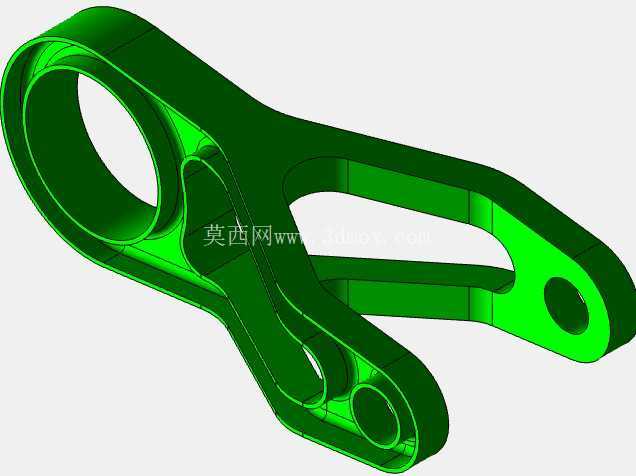

这款异形铰接连杆属于典型的平面连杆传动构件,在各类中小型传动设备、轻工自动化输送线、小型动力执行机构以及教学实训考核场景中都有广泛应用,核心作用是在两个或多个铰接点位之间传递往复运动、调整力臂力矩分配,同时通过自身的异形轮廓避让周边运动部件,避免机构运行过程中发生运动干涉。从实际装配场景来看,这类连杆常搭配销轴、衬套、关节轴承使用,一端大直径铰接孔通常对接设备机架侧的固定转轴或者动力输出摇臂,其余分布在不同臂段的小孔则分别对接执行端摆杆、联动拉杆或者复位弹性组件,多组孔位的空间排布直接决定整套连杆机构的行程轨迹、传动比以及死点位置,在建模阶段就需要反复核对孔中心距的公差,避免装配后出现卡滞、行程不足或者运动轨迹偏移的问题。
结构设计上采用了一体化镂空减重的思路,整体轮廓顺着载荷传递的路径延伸,主体臂段在保证抗弯截面模量的前提下,去除了非受力区域的多余材料,既降低了构件自身的转动惯量,让高速往复运动下的惯性冲击更小,也兼顾了刚性表现,不会在传递较大扭矩时出现明显的挠曲变形。大端的环形铰接位做了加厚的凸缘结构,销轴穿入后接触面的轴向宽度充足,单位面积承压更低,长期往复摆动下不容易出现孔壁磨偏、衬套窜动的问题;臂身的过渡位置全部采用大圆角顺滑衔接,没有尖锐的应力集中棱角,在交变载荷长期作用下,圆角位置的疲劳寿命远高于直角过渡结构,哪怕是频繁启停、反复换向的工况,也不容易在转角处萌生疲劳裂纹。
外形尺寸方面,大端铰接孔的内径适配常用的标准衬套与销轴规格,孔位周边的凸台外径预留了足够的安装空间,装配时销轴端的挡圈、锁紧螺母都有充足的操作余量,不会和臂身表面发生磕碰。各个臂段向外延伸的长度根据机构运动包络计算确定,最远端小孔的中心位置在全行程摆动范围内,和周边机架、护罩、相邻传动件之间都预留了安全间隙,哪怕构件存在小幅加工误差、运行中出现轻微弹性形变,也不会出现刮蹭干涉。臂身的镂空槽轮廓并非随意开设,槽的边缘走向和主应力流线保持一致,既没有切断主要的受力传力路径,也给安装时的工具避让、布线留足了空间,部分场景下还可以在镂空位置挂载限位触发块、位置感应挡片,无需额外在臂身上焊接或者钻孔加装支座。
从建模实操的角度来看,这类构件非常适合用来练习草图几何约束、多特征联动建模以及参数化尺寸驱动,修改任意一个孔位中心距或者臂厚参数,整个实体可以同步再生更新,匹配不同考试题目里的尺寸变更要求。建模过程中需要重点关注各个铰接孔的同轴度、臂身两侧平面的平行度,以及圆角特征在薄壁位置的衔接合理性,避免出现壁厚突变、零厚度几何错误。实际加工时这类构件可以采用铝合金铣削成型,也可以使用高强度工程塑料3D打印做功能样件,铰接孔位置根据载荷大小选择压入铜衬套或者直接加工配合面,轻量化的结构让构件运动响应更快,传动过程中的动载荷更低,整套机构运行的平稳性和定位精度都能得到保障。
