多辐条中心定位式设备操控手轮结构

项目分类:通用五金配件 发布时间:2025-01-01 ID:874692
  • 多辐条中心定位式设备操控手轮结构

  这类轮式操控手轮多应用在需要手动微调进给、锁止定位的工业设备场景中,常见于机床进给轴调节、工业阀门开度控制、印刷设备辊隙调整、输送线张紧机构微调等工位,区别于小型旋钮式调节件,轮式结构能提供更大的力臂,操作人员施加较小的握力即可输出足够的调节扭矩,适合需要较大操作力矩、同时要求调节精度可控的手动操作环节。

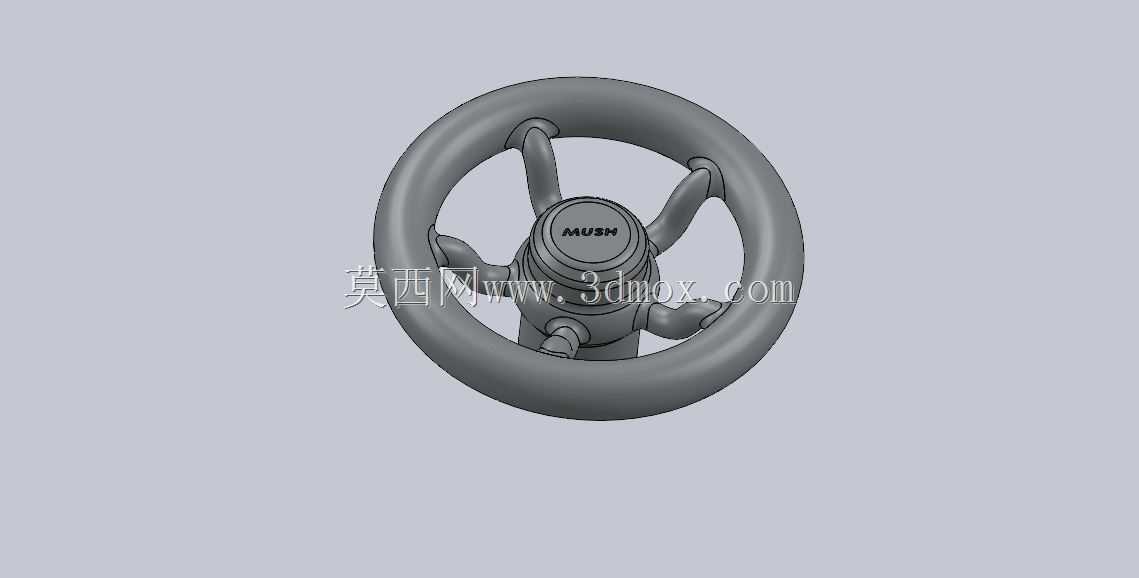

  从结构设计来看,这款手轮采用外圈环形握圈加五根辐条连接中心轮毂的布局,环形握圈的截面做了圆弧过渡处理,贴合人手握持的曲面形态,长时间操作不会产生硌手的问题,辐条采用等角度均匀分布的设计,每根辐条与外圈、轮毂的衔接位置都做了圆角过渡,避免应力集中导致的结构断裂,同时辐条的截面做了变厚度设计,靠近轮毂位置厚度更大,向外圈方向逐步收窄,在保证整体结构强度的前提下尽可能降低整体重量,减少转动时的惯性量,避免微调过程中因为惯性过大导致调节过位。中心轮毂位置设计了与阀杆、调节轴配合的安装孔位,孔内可根据适配轴的形式加工键槽、顶丝孔或者D型切面,保证手轮与转轴之间无相对滑转,扭矩传递可靠,轮毂端面预留了标识刻印区域,可标注转动方向、锁止位置等操作提示信息,方便现场操作人员快速识别操作逻辑。

  在安装边界方面,这类手轮的外圈直径通常根据所需操作扭矩匹配,常规工业场景下适配的手轮直径在120mm到200mm区间,安装时需要预留足够的转动空间,手轮外圈与设备面板、周边防护结构的间隙需要保持在15mm以上,避免操作过程中手指被夹入缝隙,轮毂的轴向安装长度需要匹配转轴的伸出长度,保证手轮安装后端面与设备面板之间留有3-5mm的间隙,避免转动时与面板产生摩擦剐蹭。手轮的中心安装孔公差通常采用H7级精度,与适配的g6级公差转轴形成间隙配合,既保证安装拆卸便捷,又不会因为配合间隙过大导致转动时产生晃量,影响调节精度。

  从实际使用的功能特性来看,这款手轮的整体结构无突出尖锐棱角,所有外露边缘都做了倒钝处理,符合工业设备操作件的安全设计要求,握圈表面可根据使用场景做滚花或者包胶处理,提升握持摩擦力,即使操作人员手上沾有少量切削液、润滑油也能稳定握持,不会出现打滑问题。辐条的分布角度经过优化,无论手轮转动到任意角度,都至少有两根辐条处于便于施力的位置,操作人员不需要大幅度调整手部位置即可完成连续转动操作,在需要快速转动的工况下,可直接握持外圈进行连续旋转,在需要微量微调的工况下,可单根手指勾住辐条进行小角度转动,调节精度可控制在1度以内,满足精密调节的需求。

  设计过程中需要重点考虑手轮的受力工况,当操作人员施加最大操作力时,辐条与轮毂的衔接位置是应力集中最高的区域,因此在三维建模阶段需要对该位置做有限元受力分析,确保在额定操作扭矩下结构变形量在允许范围内,不会出现塑性变形或者断裂问题。同时手轮的整体动平衡需要做校准,避免高速转动时产生离心振动,影响操作手感。对于需要带位置指示的应用场景,还可在轮毂位置加装刻度盘,配合设备上的指针标识,实现调节量的可视化读取,进一步提升调节的精准度。
