液压系统动力传递用泵轴结构设计

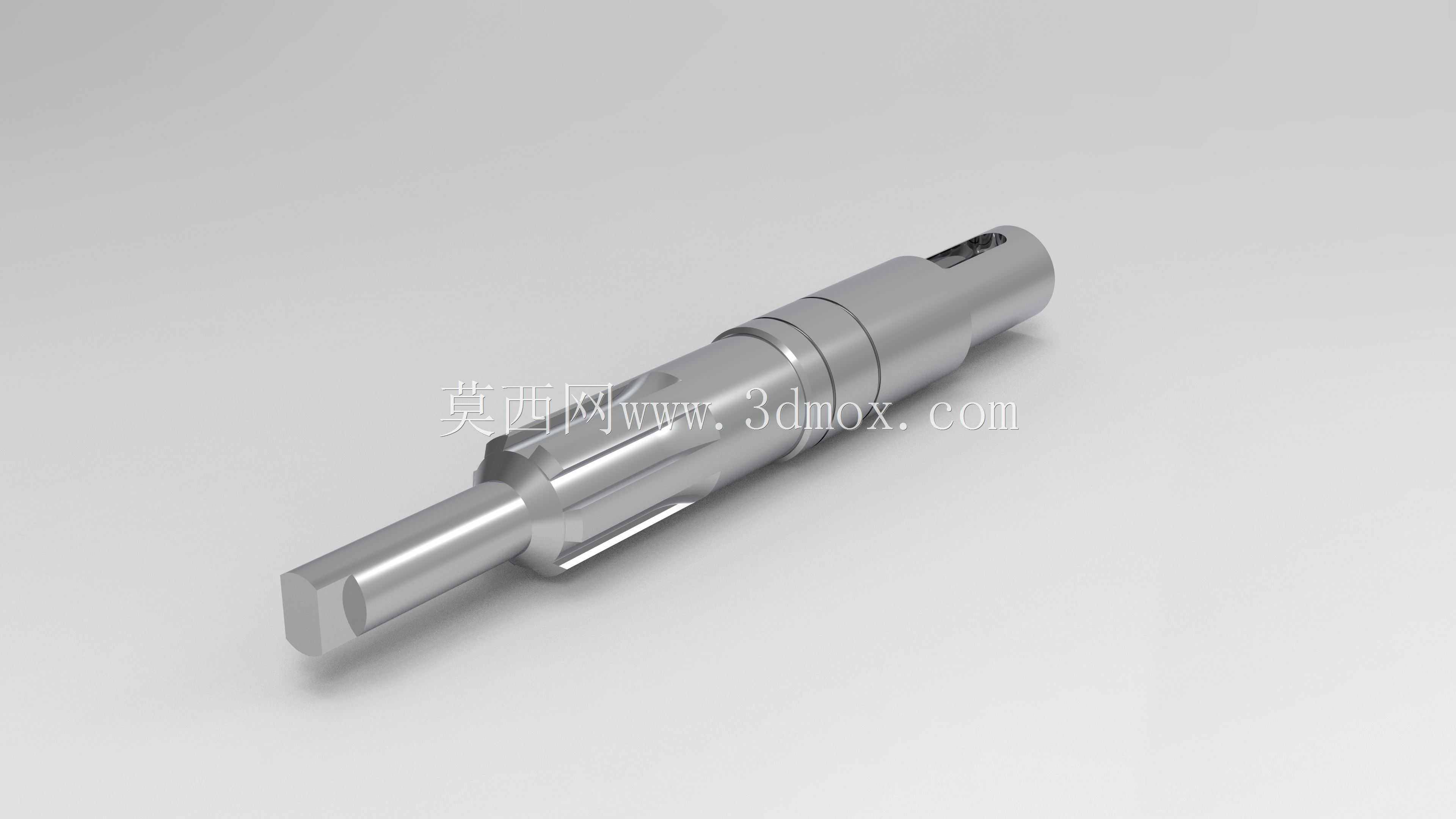

　　在液压回路的动力单元搭建中，泵轴作为连接动力输入与液压泵芯的核心传动零件，其结构合理性直接决定整套液压系统的运行稳定性与寿命。这款泵轴的设计完全围绕中低压开式液压回路的工况需求展开，适配额定转速1500-2800r/min的常规异步电机直连安装场景，常见于小型液压站、工程机械辅助液压单元、机床液压夹紧系统这类对安装空间有紧凑要求的应用场景。从结构细节来看，轴身采用阶梯轴设计逻辑，不同轴段的直径差完全匹配对应安装部件的配合公差要求：最外侧的动力输入端做了扁方结构，用来和联轴器的键槽或者电机输出端的卡槽配合，避免大扭矩传递时出现打滑，扁方的对称度公差控制在0.02mm以内，保证传动过程中不会出现偏载磨损。

　　中间的多段轴颈分别对应轴承安装位、泵芯转子安装位、密封件安装位，轴承位的表面粗糙度达到Ra0.8，满足滚动轴承的过盈配合装配要求，密封位的表面做了精磨处理，粗糙度控制在Ra0.4，避免长期运行磨损油封唇口导致液压油泄漏。轴的末端做了定位轴肩，用来给泵芯转子做轴向定位，轴肩的垂直度公差严格控制，保证转子安装后不会出现轴向窜动，降低运行时的振动与噪音。设计过程中充分考虑了安装边界的限制，整根轴的最大外径不超过32mm，总长度控制在128mm，能够直接适配标准规格的YB1系列低压叶片泵的安装腔体，不需要额外修改泵体的内部加工尺寸，替换原有故障轴时可以直接装配，减少设备维修的加工成本。

　　轴的材质选用40Cr调质处理，表面硬度达到HB240-280，既保证芯部有足够的韧性承受瞬时冲击载荷，又让配合面有足够的耐磨性应对长期转动摩擦，密封位还额外做了高频淬火处理，硬度达到HRC45-50，避免油液中的微小杂质刮伤轴面导致密封失效。在扭矩传递的结构设计上，转子安装位没有采用传统的平键连接，而是做了对称的卡槽结构，和转子的内凸台直接配合传递扭矩，这种设计减少了键槽带来的应力集中问题，在频繁正反转的液压回路工况下，能有效降低轴身断裂的风险，实际测试中在1.5倍额定扭矩的瞬时冲击下，轴身不会出现塑性变形。轴身的过渡圆角全部做了R1-R2的圆弧处理，避免直角台阶带来的应力集中，尤其是轴承位与密封位之间的过渡段，圆角大小严格匹配油封的安装倒角要求，既不会因为圆角过大导致油封安装不到位，也不会因为圆角过小产生应力集中点。从装配逻辑来看，整根轴的装配顺序从动力输入端开始，依次装入前端盖油封、前支撑轴承、泵体腔体、转子部件、后支撑轴承、后端盖定位卡簧，所有轴段的直径从输入端到末端依次递减或者采用对称阶梯设计，保证装配时可以从一端压入，不需要双向敲击，避免装配过程中损伤轴面或者轴承滚道。

　　实际工况运行中，这款泵轴能够承受的最大连续工作扭矩达到28N·m，适配排量10-25mL/r的液压泵使用，在额定压力6.3MPa的液压回路中，连续运行8000小时后，轴颈的磨损量不超过0.02mm，完全满足通用液压设备的大修周期要求。针对不同的安装场景，轴的输入端扁方尺寸可以适配不同规格的联轴器，既可以用梅花形弹性联轴器连接电机，也可以通过皮带轮连接外部动力源，适配性覆盖绝大多数小型液压动力单元的安装需求。密封位的轴面没有加工螺旋槽，避免运行时产生泵吸效应把液压油从密封处带出，同时轴面的加工纹理采用轴向磨削纹理，减少油封唇口的磨损速度，延长密封件的更换周期。在三维建模过程中，所有配合面的尺寸公差、形位公差都在模型特征里做了标注，结构设计时也预留了足够的加工余量，实际加工时可以直接采用圆钢下料，经过粗车、调质、精车、磨削、高频淬火几道工序完成加工，不需要复杂的专用工装，普通机加工车间就可以完成生产制造。
