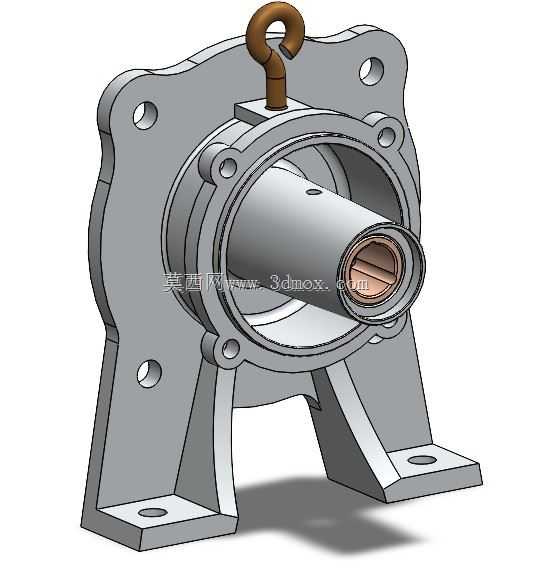

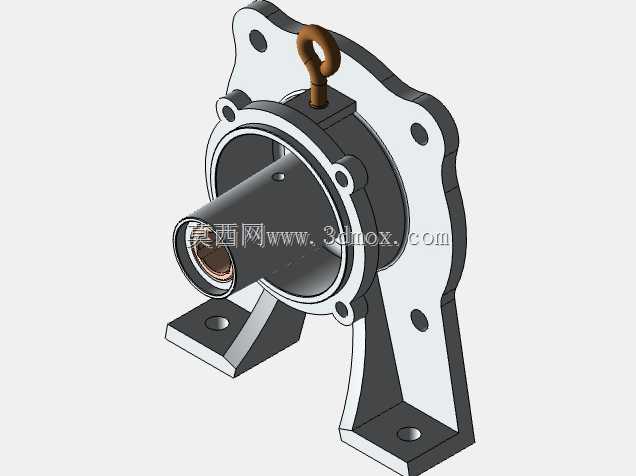

带安装支座吊环的简易水泵端盖结构

　　这款水泵端盖结构，是离心泵、自吸泵等中小型卧式清水泵的核心承压与定位部件，在民用供水、小型工业循环水输送、农田排灌等场景的泵组中承担多重功能。从实际装机的工况来看，该端盖首先要实现泵腔端部的密封承压，同时为泵轴穿出位置提供基础的同轴定位基准，还要承担泵体与外接管路、安装底座之间的部分连接载荷，顶部集成的吊环结构则是为了方便泵头总成的装配吊装与后期检修移位，不用额外焊接吊点破坏泵体的整体应力分布。

　　设计层面首先考虑的是安装适配性，端盖主体的法兰面采用异形轮廓设计，并非规则圆形，这是为了匹配特定型号泵体的腔体轮廓，在保证连接螺栓孔位对齐的前提下，尽可能缩减端盖的外轮廓尺寸，减少不必要的材料占用，法兰面上均匀分布的多个螺栓通孔，孔径适配常规的内六角圆柱头螺栓，孔位周边做了局部加厚凸台，避免螺栓锁紧时端盖法兰面出现应力变形，保证密封面的平面度要求，防止泵腔高压下出现渗漏。端盖下部一体成型的两个对称支撑脚，是直接和泵组的共用安装底座对接的，支撑脚底部开有长圆形安装孔，允许装配时存在小范围的位置偏差，降低底座加工的精度要求，支撑脚和端盖主体之间做了大圆弧过渡，没有尖锐的应力集中角，能承受泵组运行时产生的径向振动载荷，避免长期运行后支撑位置出现疲劳开裂。

　　顶部的吊环采用和端盖本体分体装配的结构，吊环根部通过螺纹旋入端盖顶部的预制螺纹孔，不用时可以拆卸，不会额外增加端盖的外部轮廓尺寸，吊环的承载能力经过核算，完全可以支撑整个泵头转子加端盖的总重量，装配时可以通过吊环直接将端盖连带转子组件整体吊入泵体，大幅提升装配效率，后期检修更换机械密封时，也可以通过吊环固定端盖位置，不用人工托举，降低检修的操作难度。端盖中心的轴孔位置做了阶梯式设计，内侧预留了机械密封的安装腔，外侧的轴孔和泵轴之间保留了均匀的间隙，避免运行时轴和端盖出现摩擦，轴孔端面的加工精度要求较高，需要和轴承座端面保持严格的同轴度，否则会导致泵轴运行时出现偏摆，加剧机械密封和轴承的磨损。

　　从安装边界来看，这款端盖的法兰连接面需要和泵体端面之间加装密封垫片，安装时螺栓要按照对角顺序逐步锁紧，保证密封面的压力均匀分布，下部支撑脚和底座之间可以加装橡胶减震垫，吸收泵组运行时的振动，减少振动向底座传递。端盖的轴向尺寸经过优化，不会占用过多的泵组轴向空间，适配的泵轴直径覆盖常规中小型水泵的常用轴径范围，法兰孔的位置度公差控制在0.1mm以内，保证和泵体对接时不会出现错位。整个结构的壁厚设计遵循等强度原则，承压位置的壁厚满足1.6MPa工作压力下的强度要求，非承压位置适当减薄，在保证结构强度的前提下尽可能控制零件重量，适合采用铸造工艺批量生产，铸件经过时效处理后再进行机加工，能有效消除铸造内应力，避免加工后出现变形。
