椭圆截面圆柱螺旋压缩弹簧三维设计

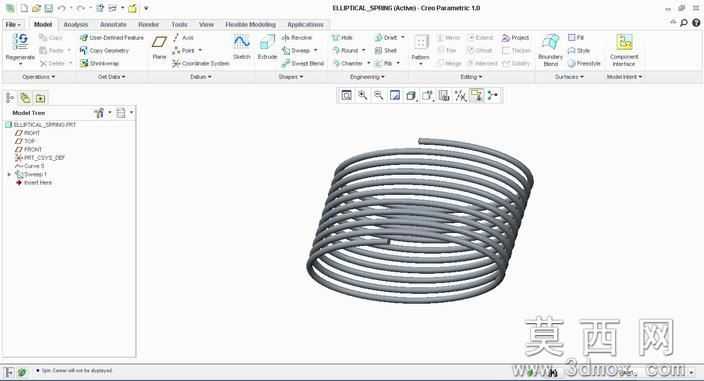

本作品为椭圆截面圆柱螺旋弹簧的三维参数化设计成果，建模阶段依托Creo Elements平台完成全流程参数化搭建，首先通过草绘工具绘制标准椭圆截面轮廓，精准约束椭圆长轴、短轴的尺寸比例，确保截面形态符合设计要求的非圆特性，区别于常规圆形截面弹簧的截面设定。随后创建螺旋扫描轨迹线，设定恒定螺距参数，匹配弹簧的有效圈数、支撑圈数结构要求，将椭圆截面沿螺旋轨迹进行扫描生成，过程中严格控制螺旋升角的一致性，保证各圈簧丝之间的间隙均匀，避免出现圈间干涉的问题。完成主体螺旋结构后，对弹簧两端的支撑圈进行磨平处理的结构模拟，通过切除特征修整支撑圈端面，保证端面平整度符合装配基准要求，让弹簧安装后可保持稳定的垂直支撑状态。材质设定上选用常规弹簧钢材质参数，赋予模型金属哑光质感，渲染阶段调整光影角度，清晰呈现椭圆簧丝的截面形态、螺旋走向以及各圈之间的层叠结构，可直观展示该款弹簧相较于普通圆截面弹簧，在特定安装空间内的刚度特性适配优势。设计过程中充分考虑椭圆截面弹簧的力学特性，通过参数关联可快速调整椭圆轴比、螺距、圈数、中径等核心参数，适配不同载荷、不同安装空间的使用需求，整体模型结构完整，特征树逻辑清晰，无多余碎面、破面问题，可直接用于后续的装配仿真、力学模拟分析以及工程图导出，为非标弹性元件的设计选型提供直观的三维参考，也可作为机械设计教学中异形螺旋弹簧建模的典型案例，帮助学习者掌握变截面螺旋扫描类零件的建模思路与参数化设计方法。
