铁氧体磁芯PWM逆变电源变压器结构

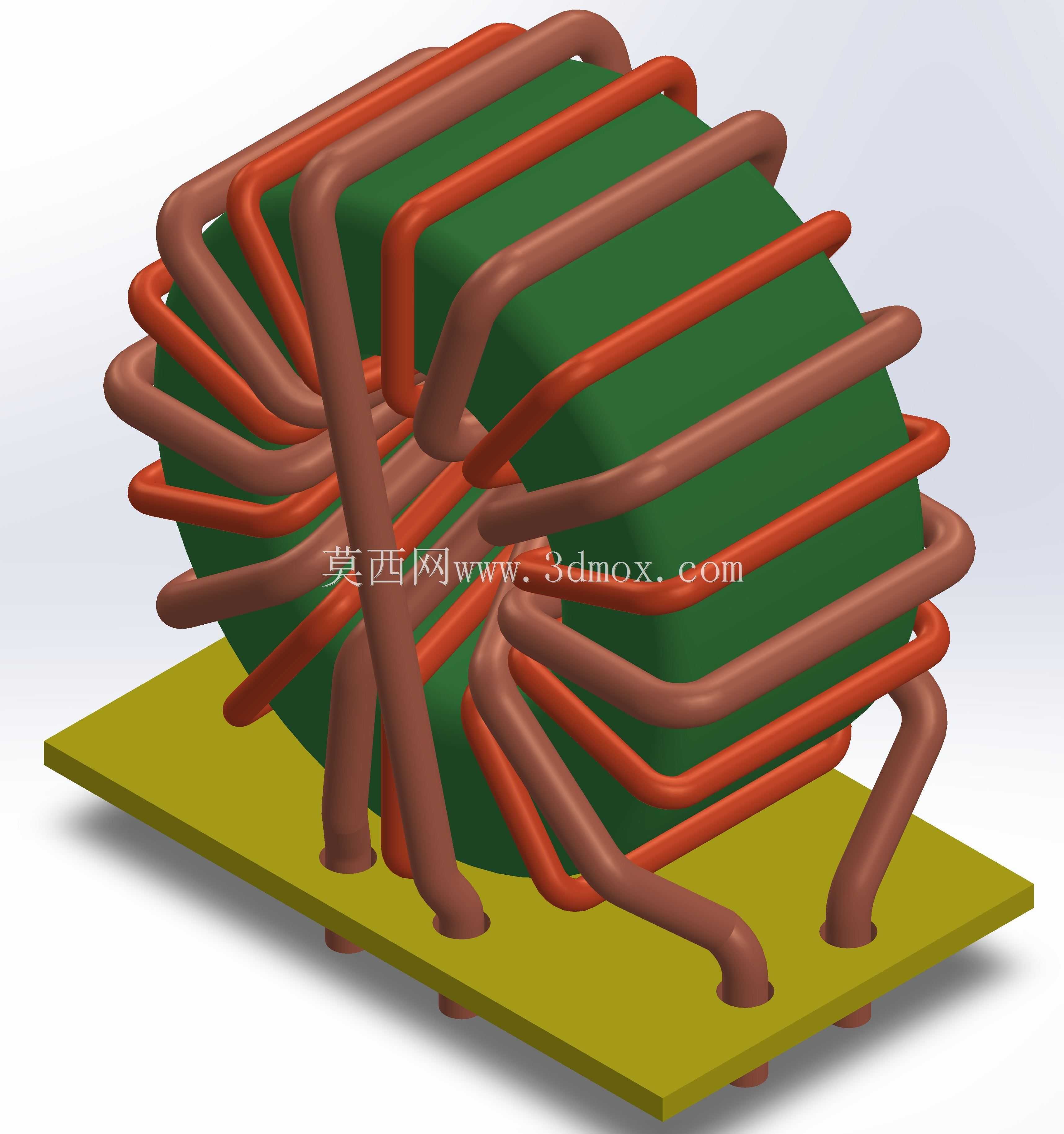

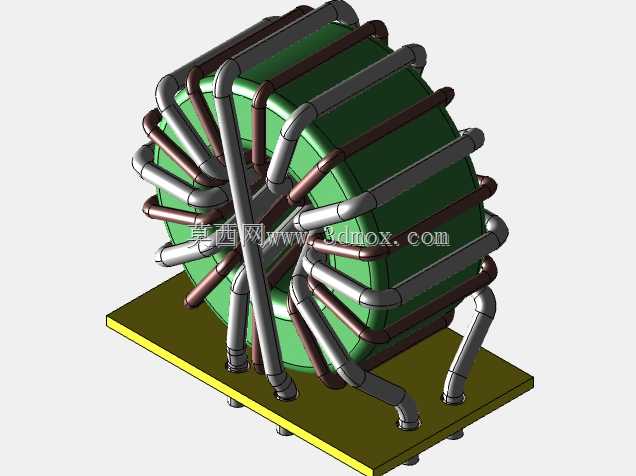

　　做逆变电源类项目的结构工程师都清楚，磁件设计从来不是套个磁芯绕上线圈就完事的事，尤其是中小功率逆变焊机、开关电源里用的PWM型变压器，磁芯选型、绕组排布、引脚安装位的匹配，每一环都直接影响整机的EMC表现、温升控制甚至长期运行可靠性。这次拆解梳理的这款磁件，采用T系列铁氧体磁芯，绕组采用多股扁铜排分层绕制，和常见的细漆包线绕制的小功率变压器不同，扁铜排的载流能力更强，在大电流工况下的集肤效应损耗更低，适配10:4:4的变比设计，刚好覆盖中小功率逆变焊机、低压大电流开关电源的电压转换需求。

　　从实际应用场景来看，这类磁件大多用在便携型逆变焊机、小型离网逆变器、工业开关电源的功率变换回路里，承担PWM调制下的能量传递、电气隔离作用，和工频变压器比起来，铁氧体磁芯的高频损耗低，能在几十kHz的开关频率下稳定工作，整机体积重量能压缩到工频方案的五分之一不到，这也是现在便携逆变设备能做小做轻的核心原因之一。

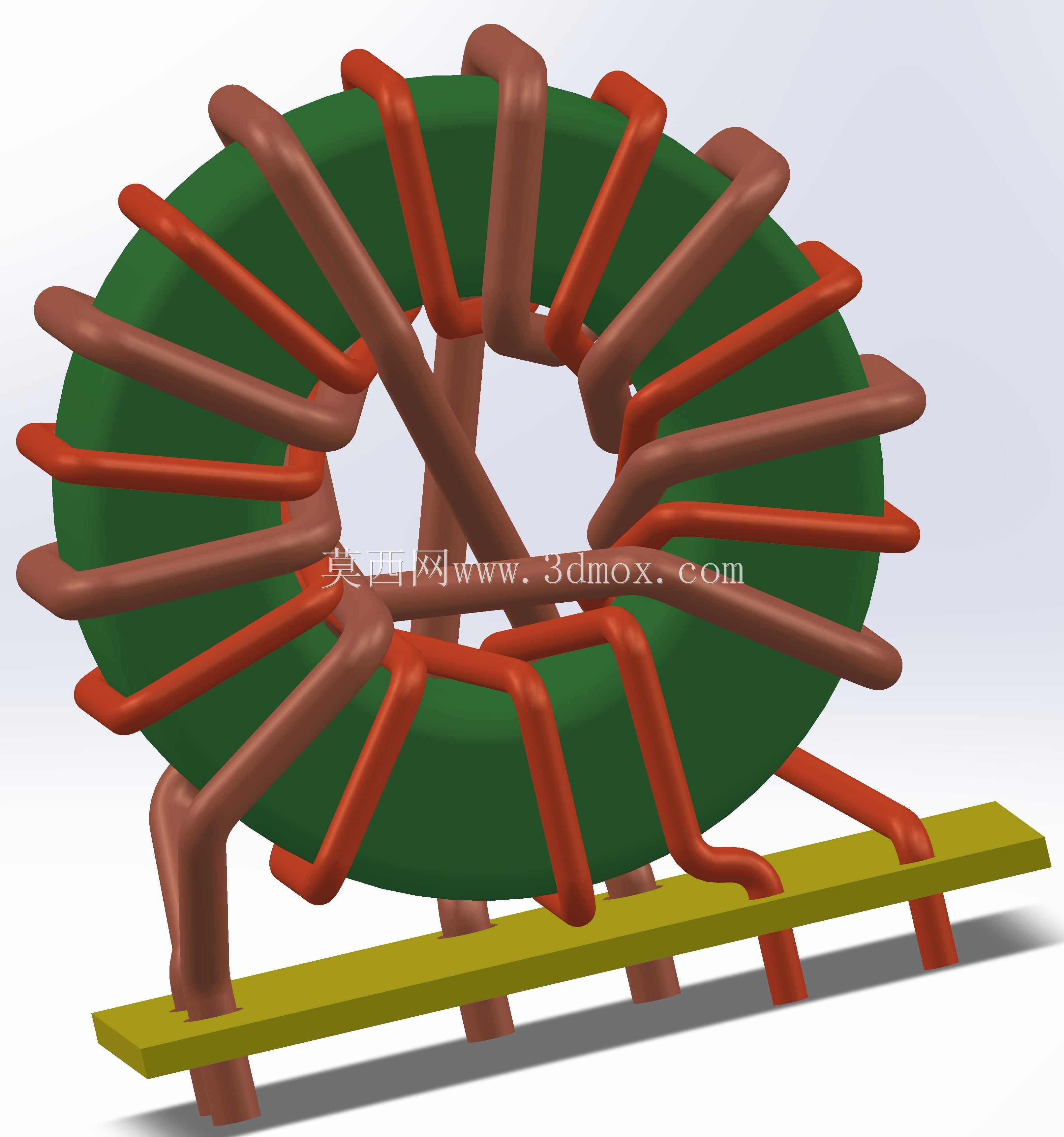

　　设计层面上，这款磁件的绕组排布做了分层错位处理，原副边绕组不是简单叠绕，而是交叉排布来降低漏感，要知道PWM拓扑里漏感过大很容易导致开关管尖峰过高，轻则增加吸收回路的损耗，重则直接击穿功率器件。绕组的出线端直接折弯成型作为安装引脚，不需要额外焊接接线端子，一方面减少了连接点的接触电阻，降低大电流下的接头发热问题，另一方面引脚的位置直接对应PCB板的安装孔位，生产时直接插板过波峰焊就能完成固定，省去了人工接线的工序，适配自动化产线的装配要求。

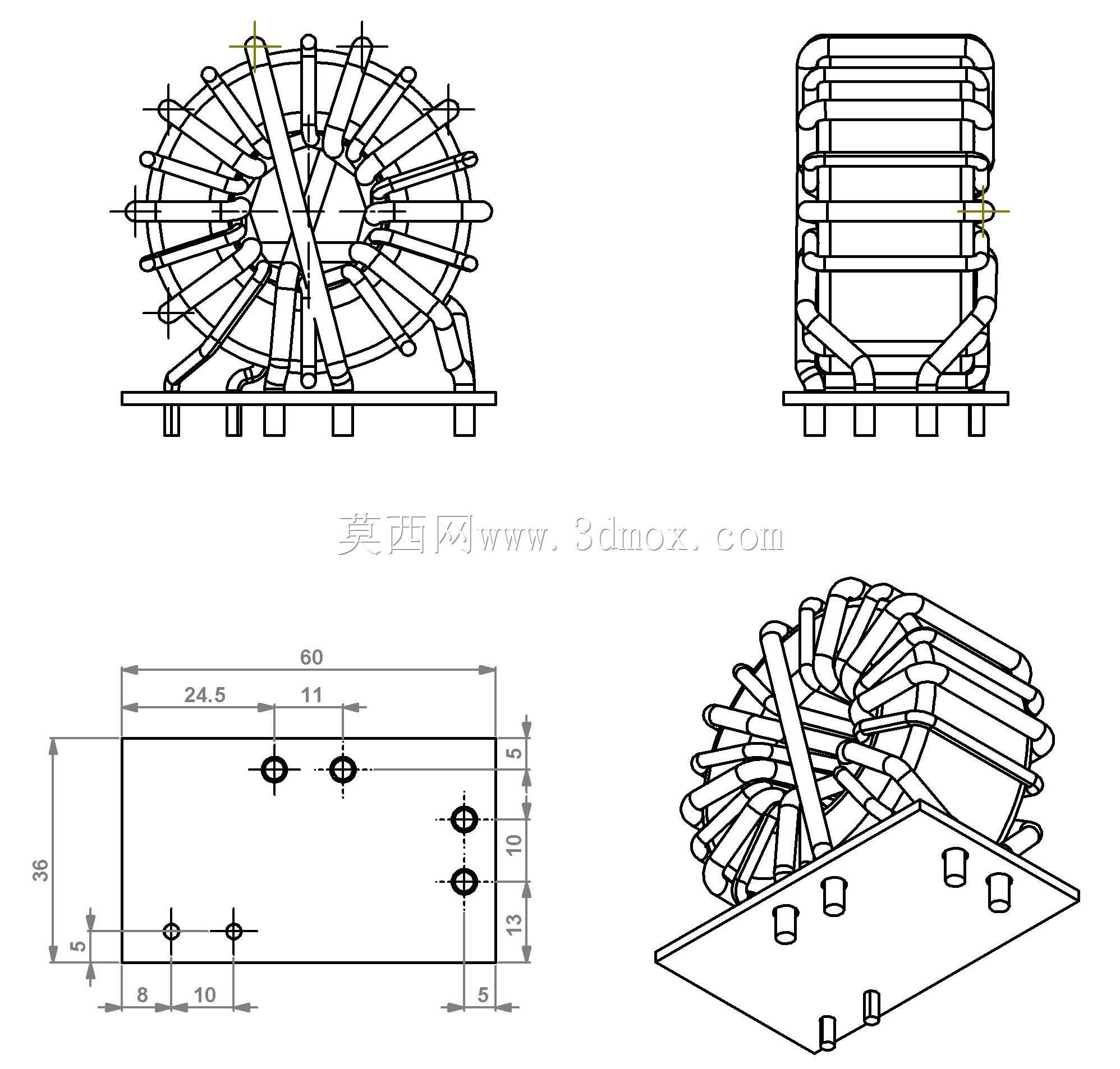

　　安装边界上，磁芯整体固定在一块环氧安装基板上，基板的开孔位置和引脚位置做了同轴度匹配，安装时不需要额外做定位治具，引脚伸出基板的长度控制在3mm左右，刚好满足波峰焊的吃锡深度要求，不会因为引脚过长导致焊后剪脚工序，也不会因为引脚过短导致虚焊。磁芯的外围尺寸控制在55x25x25mm区间，机身安装位的占位尺寸60x36x60mm，给周边的功率管、散热片、电容预留了足够的安全爬电距离，毕竟高压侧和低压侧之间的爬电距离不够，很容易在潮湿、多尘的工业环境下出现拉弧打火的问题。

　　绕组的绝缘处理上，层与层之间垫了耐高温绝缘薄膜，铜排表面做了绝缘涂层处理，相邻绕组之间的绝缘耐压满足工业级电源的安规要求，不需要额外做绝缘灌封就能在常规工业环境下使用。磁芯和安装基板之间用耐高温胶做了固定，能承受运输和使用过程中的振动冲击，不会出现磁芯移位、绕组松动的问题。点距的设计上，相邻引脚之间的间距留足了安规要求的电气间隙，大电流工况下不会出现引脚之间的飞弧问题。

　　实际选型的时候要注意，这类磁件的磁芯材质是功率型铁氧体，适合10-100kHz的开关频率区间，不要用在工频或者射频场景里，不然要么损耗过大温升超标，要么磁导率达不到设计要求。绕组的铜排截面积是按照额定电流的电流密度3A/平方毫米来选取的，长期满负载运行的话绕组温升能控制在40K以内，配合设备内部的风冷散热，不会出现绝缘层老化过快的问题。另外安装的时候要注意，磁件不要紧贴功率管的散热片安装，避免散热片的热量直接传导到磁芯上，导致磁芯温度超过居里点出现失磁问题。

　　从结构建模的角度来说，这类磁件的建模难点不在磁芯本身，而在绕组的空间折弯路径，要保证每一圈绕组之间不出现干涉，同时出线端的位置精度要控制在0.1mm以内，不然生产的时候插板会出现对不准孔的问题。建模的时候要先确定磁芯的窗口尺寸，再根据绕组的匝数、铜排的截面积排布每一层绕组的位置，预留出层间绝缘的厚度空间，最后再做出线端的折弯，折弯的圆角半径要符合铜排的折弯工艺要求，不能出现直角折弯导致铜排开裂或者绝缘层破损的问题。
