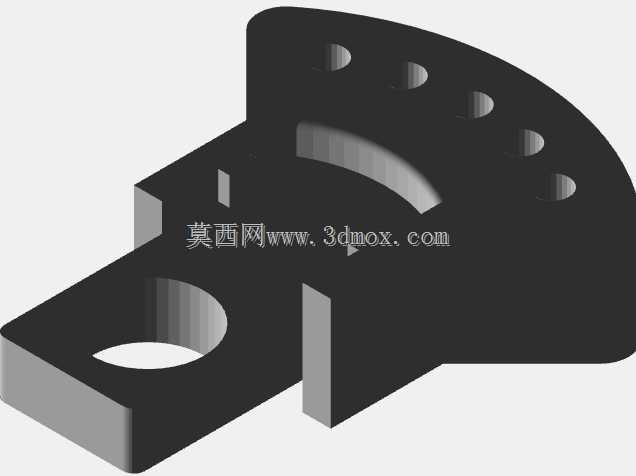

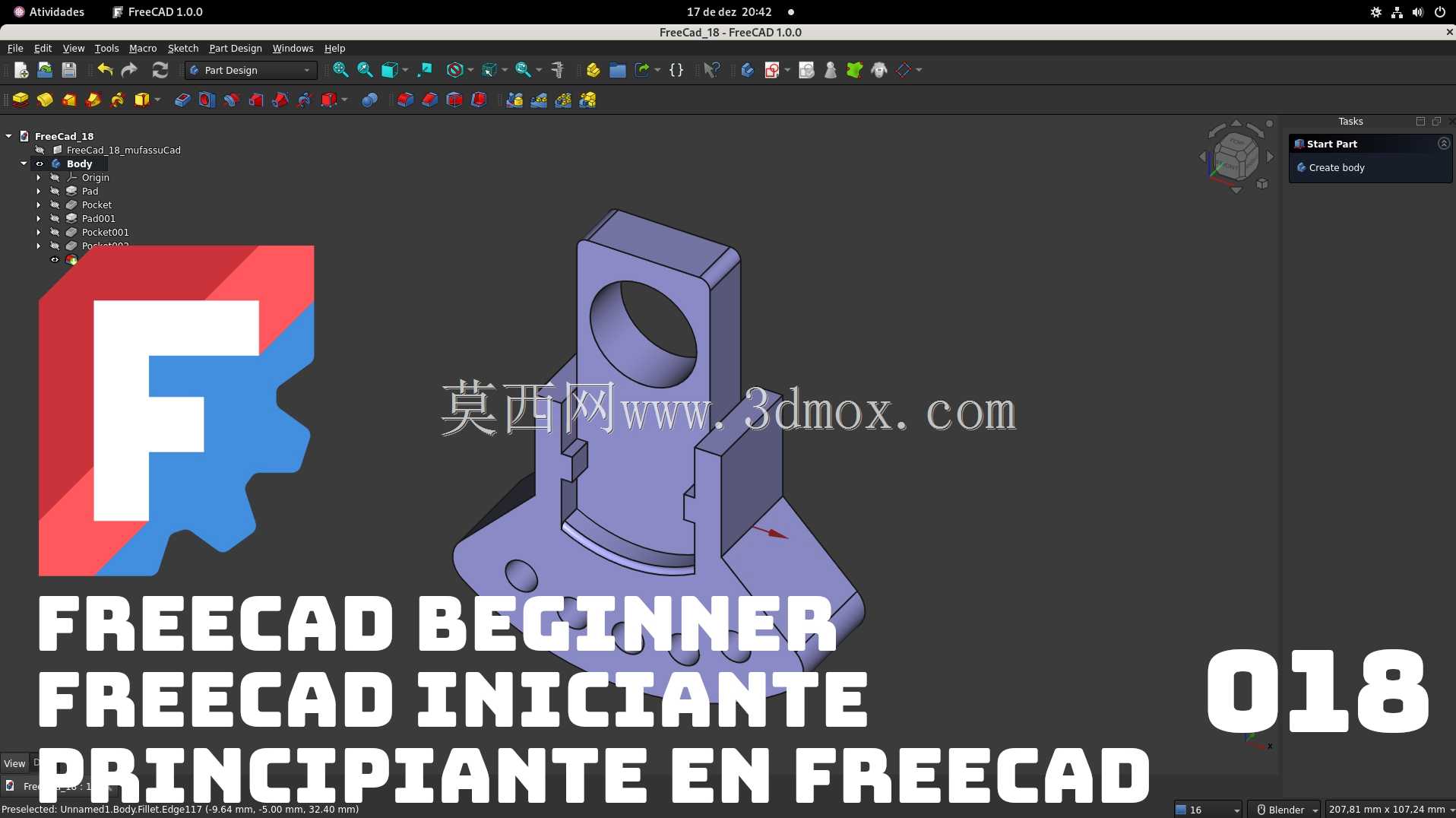

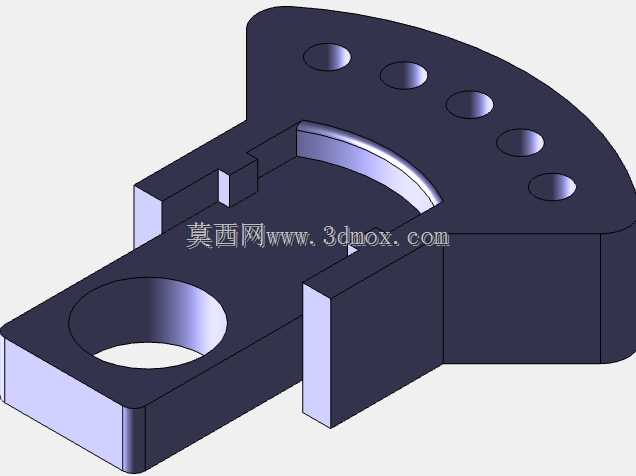

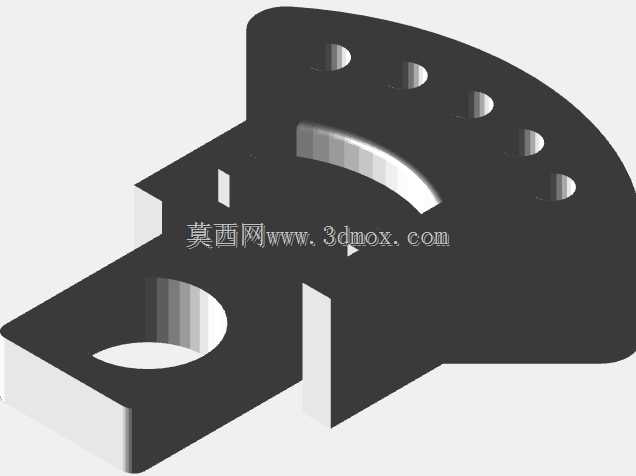

带安装底座的单耳铰接支撑结构件

　　这类带安装底座的单耳铰接支撑结构，在轻工自动化输送线、小型工装夹具、桌面级实验设备的连杆传动机构中应用十分广泛，核心作用是作为回转副的固定支撑端，为连杆、摆杆类活动构件提供稳定的铰接支点，同时通过底座的安装结构实现与设备机架的刚性连接，避免铰接点在往复摆动过程中出现位移松脱。从结构功能来看，上部的单耳通孔是核心的铰接配合面，加工时需要保证孔的圆柱度与内壁粗糙度，确保与铰接销轴配合时转动顺滑无卡滞，同时孔的轴线需要与底座安装面保持严格的平行度，否则会导致连杆摆动时出现别劲、磨损加剧的问题，长期运行还会引发销轴断裂、构件变形等故障。

　　下部的安装底座采用了带沉头孔的平板结构，两个对称布置的沉头安装孔可以让内六角螺栓完全沉入孔内，不会突出底座表面影响其他构件的运动空间，底座与上部支撑立板之间设置了过渡圆角，能够有效降低应力集中系数，在承受往复冲击载荷时避免转角处出现裂纹，提升构件的疲劳寿命。设计这类支撑件时，首先要根据所配连杆的载荷大小确定铰接孔的直径，孔径过小会导致销轴剪切强度不足，孔径过大则会增加整体结构的重量与安装空间，同时要核算立板的厚度，保证立板在承受侧向推力时不会发生弯曲变形；底座的安装孔间距需要匹配常用的铝型材安装槽距，或者对应机架上的预加工安装孔位，避免出现安装孔位不对中无法装配的问题，沉头孔的深度要适配所选螺栓的头部高度，保证螺栓拧紧后头部不高出底座平面。

　　从安装边界来看，这类支撑件的整体高度通常控制在50-80mm区间，底座的长宽尺寸控制在40-60mm区间，不会占用过多的设备安装空间，铰接孔的中心高度需要与配套连杆的铰接端中心高度保持一致，装配时需要先将底座通过螺栓预固定在机架上，穿入铰接销轴调整好连杆的活动间隙后再完全拧紧安装螺栓，最后在铰接孔内添加润滑脂降低转动磨损。很多入门建模者在练习这类零件时，容易忽略过渡圆角的设置，直接将立板与底座做直角连接，虽然建模时操作更简单，但实际生产中直角连接处的应力集中会大幅降低零件的承载能力，在受冲击载荷时很容易从转角处断裂；还有部分建模者会将沉头孔的角度设置错误，导致螺栓头部无法完全贴合沉孔斜面，拧紧时会出现螺栓偏斜、固定不牢的问题。

　　另外，上部铰接孔的端面需要与立板侧面保持垂直，否则装配时销轴会出现倾斜，导致连杆转动时阻力增大，磨损速度加快。这类支撑件虽然结构简单，却是机械传动机构中最基础的铰接支撑单元，小到桌面级3D打印机的运动构件支撑，大到自动化生产线的摆杆机构固定端，都能看到这类结构的身影，建模时需要兼顾结构强度、装配便利性与加工工艺性，不能只追求外观造型而忽略实际使用中的力学性能与装配要求，比如立板与底座的连接位置如果没有设置拔模斜度，采用注塑工艺加工时会出现脱模困难的问题，如果采用铣削加工则不需要额外设置拔模斜度，需要根据实际加工工艺调整建模细节，同时底座的底面需要保证平面度，避免安装时出现贴合不严、固定后整体倾斜的问题。
