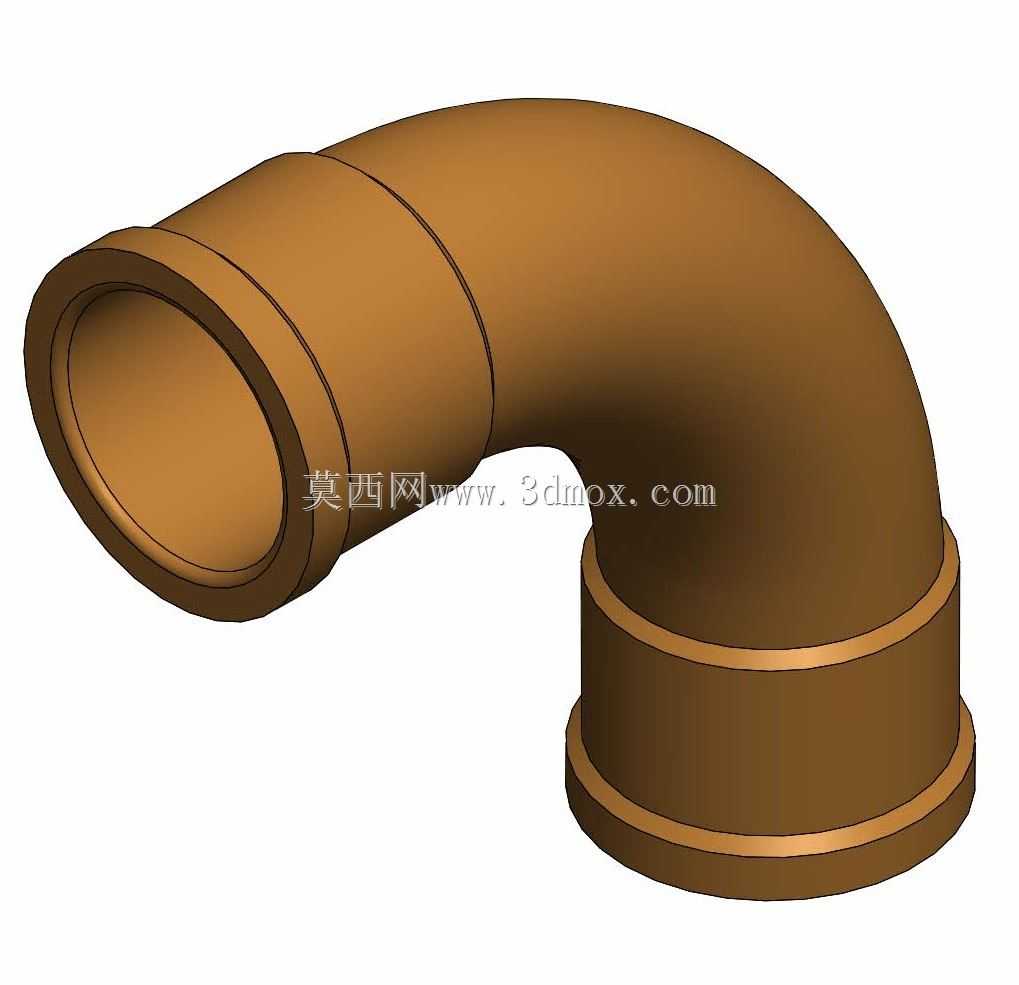

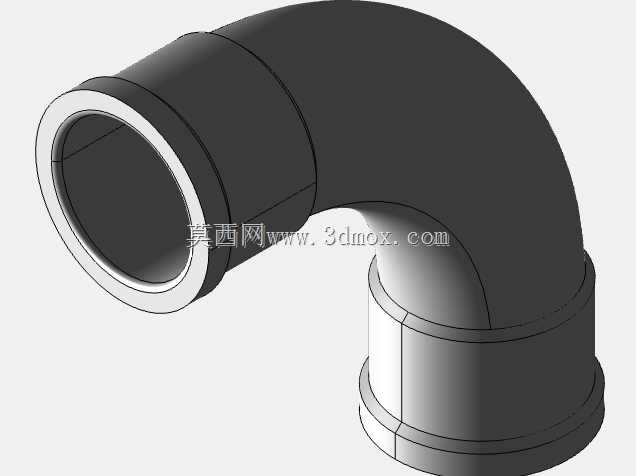

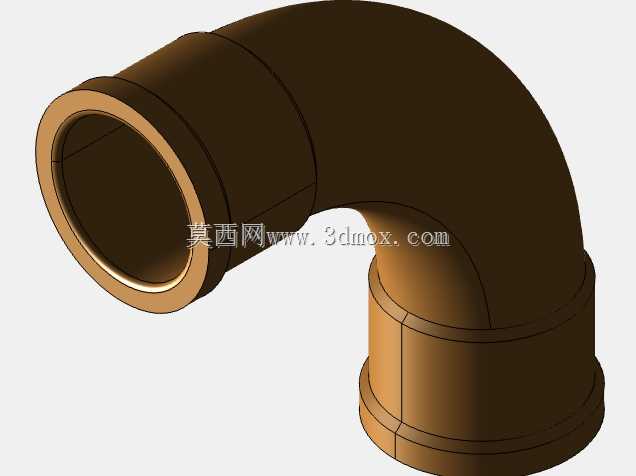

90度承插式25mm管径铜质弯管接头

　　在民用给排水、制冷管路、低压气动输送以及小型液压回路的布设作业中，管路走向的直角转向是极为常见的布设需求，这类90度弯管接头正是为解决管路直角转向的连接需求而设计，相比现场弯制铜管，预制的成型弯管接头能有效避免管壁减薄、弯处截面变形导致的通径损失问题，尤其适用于对管路通径一致性、内壁光滑度有要求的输送场景。这款弯管采用承插式连接结构，适配外径25mm的对应管材，两端承口的深度经过匹配设计，能保证管材插入后有足够的粘接或焊接接触面积，避免连接部位出现渗漏、脱开的风险，承口端部的凸环结构一方面可以在安装时作为管材插入深度的定位基准，方便施工人员快速判断管材是否插到位，另一方面也能增强承口部位的结构强度，避免安装过程中用力过大导致承口开裂。

　　从结构设计来看，弯管的转弯部位采用大圆弧过渡设计，转弯半径经过流体阻力优化，相比直角急弯的结构，能有效降低介质流经转弯处的局部阻力损失，减少流体在弯处形成的涡流扰动，既可以降低管路输送过程中的压力损耗，也能减少带杂质介质长期冲刷导致的弯处内壁磨损，延长接头的整体使用寿命。弯管整体采用等通径设计，整个流道的内径与连接管材的内径保持一致，不会出现通径突变的台阶结构，避免介质输送过程中在台阶处形成滞留区，对于输送洁净水、制冷剂等介质的场景，能减少杂质滞留、微生物滋生的风险，也能避免输送粘稠介质时出现的挂壁堵塞问题。

　　在安装边界方面，这款弯管两个承口的端面分别处于相互垂直的两个平面上，安装时两个方向的接管轴线夹角严格保持90度，能保证管路转向后的走向精度，避免现场安装时出现角度偏差导致的管路额外应力；弯管外壁的厚度均匀一致，转弯外侧的壁厚做了适当加厚处理，抵消弯制过程中外侧拉伸带来的壁厚减薄影响，保证整个接头各个部位的承压能力一致，可适配常规低压管路的工作压力要求。在实际工程应用中，这类铜质弯管接头常被用于家装冷热水管路的转角连接、中央空调冷媒管路的转向布设、小型气动设备的气源管路排布，也可用于部分低压液压设备的控制油路连接，相比塑料弯管，铜质材质的抗老化、抗冲击性能更好，耐温范围更宽，既可以耐受热水的长期高温浸泡，也能在低温环境下保持足够的韧性，不会出现低温脆裂的问题。建模过程中，对承口的配合公差做了对应预留，承口内径与管材外径的配合间隙控制在合理范围内，既方便安装时管材顺利插入，也能保证粘接或焊接时的密封填充间隙足够，避免间隙过大导致的密封填料分布不均、间隙过小导致的装配困难问题；弯管内外壁的过渡圆角都做了圆滑处理，没有尖锐的棱角，既可以避免安装过程中划伤施工人员，也能减少应力集中点，提升接头的抗疲劳性能，在管路存在轻微振动的场景下，也能避免应力集中导致的接头开裂问题。

　　从外形尺寸来看，弯管两个承口的外端面到转弯中心的距离经过优化，在保证转弯半径满足流道要求的前提下，尽可能压缩了整体安装占用空间，适合在管路布设空间紧凑的场景下使用，比如吊顶内的管路布设、设备内部的狭小空间管路安装，不需要额外预留过大的安装操作空间，就能完成接头与两端管材的连接作业。接头表面做了均匀的钝化处理，整体色泽一致，没有明显的砂眼、裂纹等铸造或成型缺陷，内壁光滑无毛刺，不会在介质输送过程中脱落杂质污染管路，对于输送饮用水的场景，也能满足卫生级的接触要求。
