异径NPT螺纹衬套适配接头结构设计

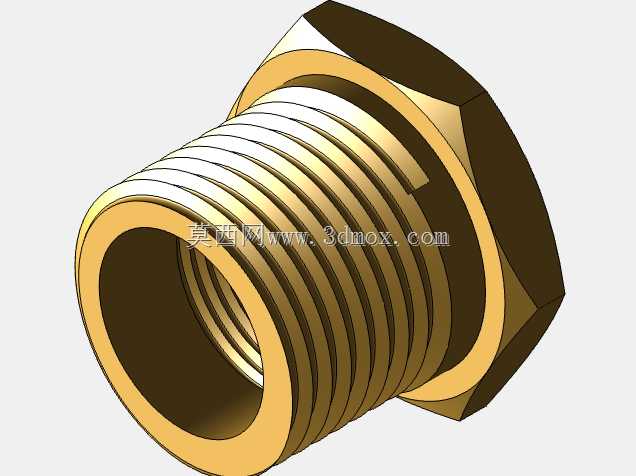

　　在气动、液压及低压流体输送管路的布设场景中，不同通径管路的转接需求十分常见，尤其是采用NPT锥管螺纹连接的系统里，异径转接件的可靠性直接决定整个管路的密封性能与运行稳定性。这款异径套管螺纹接头，针对1/4英寸外螺纹与1/8英寸内螺纹的转接场景设计，整体采用外六角加同轴内外螺纹的结构形式，六角部位的对边尺寸符合常规管接头的扳手操作空间要求，安装时可使用普通开口扳手或活动扳手夹持施力，无需定制专用工装，适配现场装配的通用操作习惯。

　　从功能特性来看，该接头的外螺纹为NPT1/4锥管螺纹，螺纹锥度严格遵循美制锥管螺纹标准，牙型角60度，装配时通过螺纹牙的挤压变形实现密封，无需额外添加密封填料即可满足中低压工况的密封要求，针对高压工况也可配合生料带或螺纹密封胶使用，进一步提升密封冗余度。内螺纹为NPT1/8锥管螺纹，与外螺纹保持同轴度设计，避免转接后出现管路偏斜，减少流体在转接处的紊流损失，同时同轴结构也能降低装配应力，避免长期使用后出现螺纹疲劳开裂的问题。接头中部的外六角结构厚度经过优化，既保证扳手夹持时不会出现棱角崩损，又不会过度占用管路安装空间，在密集排布的阀组或设备接口区域，能够有效规避相邻接头的干涉问题。

　　设计过程中，首先明确了转接两端的螺纹规格与密封要求，针对NPT螺纹的锥度特性，在建模时严格控制螺纹的基面位置与牙型尺寸，确保内外螺纹装配时的啮合长度符合标准要求，外螺纹的有效啮合长度不小于9mm，内螺纹的有效啮合长度不小于7mm，保证足够的连接强度与密封接触面积。接头的内部流道采用等通径设计，内螺纹端的通径与1/8NPT螺纹的通径匹配，外螺纹端的流道平滑过渡，没有出现台阶或突变结构，减少流体经过时的压力损失，也避免杂质在转接处沉积造成管路堵塞。接头的端面与螺纹轴线保持垂直，外螺纹端的端面可作为密封辅助面，在需要加装密封垫片的工况下，能够保证垫片均匀受压，不会出现偏压泄漏的问题。

　　从安装边界来看，该接头的整体轴向长度控制在合理范围，装配后外螺纹端旋入对应接口后，六角端面与被连接件表面保留足够的间隙，方便扳手操作；内螺纹端的接口深度足够，接入1/8NPT外螺纹接头时不会出现顶死问题，同时也能保证螺纹啮合长度达标。接头的最大外径为外六角的对边尺寸，在排布相邻接头时，只要预留出对应扳手的操作空间即可完成装配，无需额外扩大安装间距，能够有效提升管路系统的集成度。在实际应用中，这类接头常被用在小型气动控制回路、低压润滑系统、仪器仪表的管路转接场景中，比如在气动阀组的进气端，将1/4英寸的主供气管路转接为1/8英寸的控制气管路，或是在压力表安装时，将设备上的1/4英寸接口转接为压力表常用的1/8英寸接口，无需额外更换管路或改造设备接口，大幅降低现场改造的工作量与成本。

　　建模过程中，对螺纹的收尾部分做了合理的工艺处理，外螺纹的尾部采用退刀槽结构，符合常规车削加工的工艺要求，避免加工时出现螺纹烂牙的问题；内螺纹的入口处做了倒角导向，方便对接接头的旋入，也能去除入口处的毛刺，避免装配时割伤密封件或操作人员。接头的所有棱角都做了微小的倒钝处理，没有尖锐的边角，既避免装配时划伤，也能提升零件的表面处理质量，无论是采用镀锌、镀镍还是铜质本体的表面处理，都能保证镀层均匀覆盖，提升零件的抗腐蚀能力，适配不同工况的使用环境。在强度校核方面，接头的壁厚经过计算，在额定压力工况下，管壁的应力远低于材料的许用应力，即使在短时压力冲击的情况下，也不会出现开裂或变形问题，保证管路系统的运行安全。
