手摇台式砂轮机结构设计三维数模

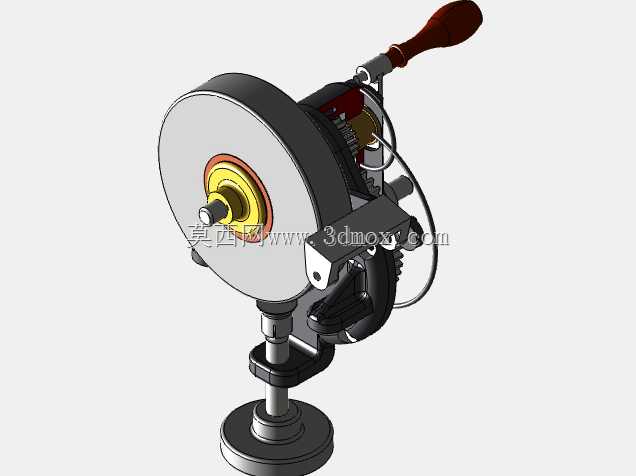

　　这款手摇台式砂轮机主要面向无电力供应的野外维修、小型作坊手工打磨、教学实训场景设计，完全依靠人力驱动完成工件磨削作业，无需外接电源即可实现金属工件去毛刺、刃磨小型刀具、修整五金件边角的功能，在户外抢修、家用五金维护、职校金工实训场景中具备极强的适配性，尤其适合供电不稳定或者需要便携移动的作业场景，避免了电动砂轮机依赖电源、移动受限的问题。从结构设计逻辑来看，整机采用夹装式底座结构，底座配备可调节锁紧机构，能够夹持在厚度15-50mm的工作台边缘、角钢架或者临时搭建的作业台面上，夹持接触面做了防滑滚花处理，锁紧后整机晃动量控制在0.2mm以内，保证磨削作业时的稳定性，不需要额外打膨胀螺丝固定，拆装转移仅需拧动锁紧旋钮即可完成，适配不同的临时作业场景。

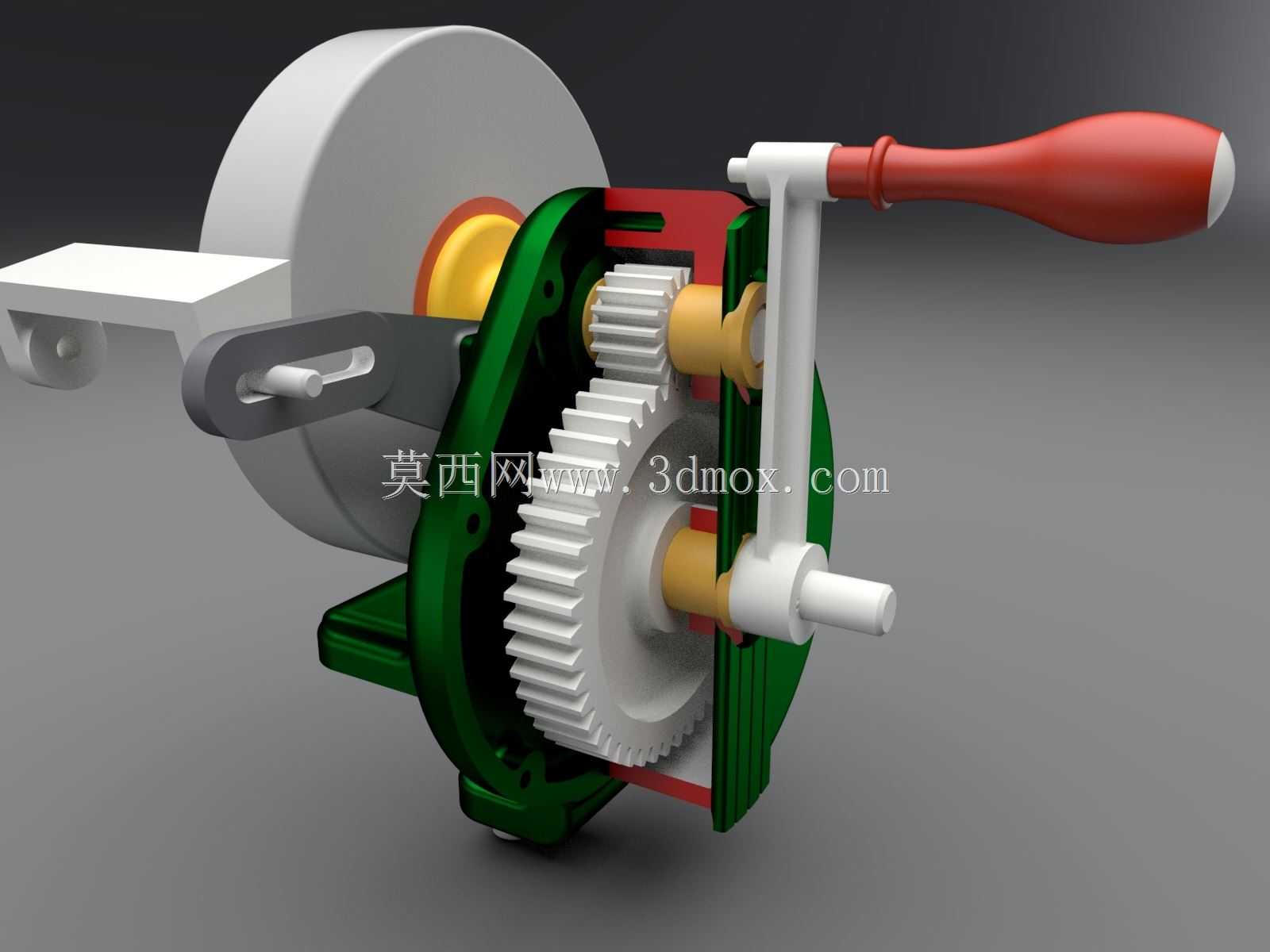

　　驱动端采用木质摇柄结构，摇柄与驱动轴之间设置单向棘轮机构，摇柄回转时不会带动砂轮反转，避免操作时摇柄反向回转打伤操作人员，摇柄握持部分做了圆弧过渡处理，符合人手握持的人机工程学尺寸，长时间摇动手部不易产生疲劳。传动部分采用一级齿轮增速结构，大齿轮与摇柄轴同轴连接，小齿轮与砂轮主轴同轴装配，传动比设置为1:4.2，即摇柄每转动一圈，砂轮可转动4.2圈，正常手摇转速下砂轮线速度可达到12-15m/s，满足普通碳素钢、小型刀具的磨削线速度要求，齿轮组外侧设置半封闭防护罩，避免磨削产生的铁屑飞入齿轮啮合区域造成卡滞，同时防止齿轮运转时夹伤操作人员。

　　砂轮部分采用两侧夹板夹紧固定结构，夹板与砂轮之间垫有橡胶缓冲垫，避免刚性夹紧导致砂轮碎裂，砂轮外侧配备可调节角度的工件托架，托架与砂轮之间的间隙可通过旋钮调节，最小间隙可控制在1mm以内，磨削小型工件时能够提供稳定的支撑，防止工件被砂轮带飞，托架可上下调整角度，适配不同角度的刃磨需求，比如刃磨錾子、钻头时可调整到对应角度获得合适的后角。整机上部设置可翻转的透明防护挡板，挡板采用耐冲击聚碳酸酯材质，磨削时可翻下阻挡飞溅的铁屑，避免铁屑溅入操作人员眼部，不用时可向上翻起不影响砂轮更换操作。砂轮主轴采用双深沟球轴承支撑，轴承座与机身主体一体铸造成型，保证主轴的回转精度，主轴径向跳动量控制在0.05mm以内，磨削时不会出现明显的抖动，保证磨削面的平整度。机身侧面设置有砂轮修整器安装位，可配套安装金刚石修整笔，当砂轮出现堵塞、失圆时可直接在机上完成修整，不需要拆卸砂轮。整机外形尺寸控制在280mm200mm320mm范围内，整体重量约3.2kg，除了夹装固定外也可通过底座预留的四个螺栓孔永久固定在专用工作台上，适配长期固定作业的场景。

　　从设计细节来看，所有转动配合面都预留了润滑脂注油孔，日常维护时可直接注入润滑脂，不需要拆解整机，齿轮啮合间隙可通过端盖的调整垫片进行微调，长期使用出现齿轮磨损后可通过调整垫片消除间隙，避免传动异响和传动效率下降。摇柄的转动半径设置为120mm，成年人单手操作时的驱动力矩约为0.8N·m即可驱动砂轮正常磨削，操作力度适中，不会出现过重摇不动或者过轻转速不够的问题。砂轮适配直径150mm、厚度20mm、内孔32mm的标准普通棕刚玉砂轮，耗材通用性强，更换时仅需拆下外侧夹板即可完成，不需要特殊工具。
