工程机械挖掘作业臂结构设计

　　这套挖掘作业臂的结构设计，核心围绕土方作业场景下的受力传递逻辑展开，日常在小型基坑开挖、厂区零散土方转运、园林地形整理这类作业场景中，这类作业臂需要兼顾作业覆盖范围与结构刚性，避免大负载下的结构形变影响作业精度。从结构布局来看，整体采用弯型动臂搭配直型斗杆的铰接组合，底座采用带定位槽的板式安装结构，安装面预留了与回转平台连接的螺栓孔位，安装边界需要匹配回转支承的上部连接法兰尺寸，底座的横向跨距设计充分考虑了偏载工况下的稳定性，当斗杆在侧方极限位置挖掘时，底座的受力分布可以通过加强筋板均匀传递到回转平台，避免局部应力集中导致的焊缝开裂问题。

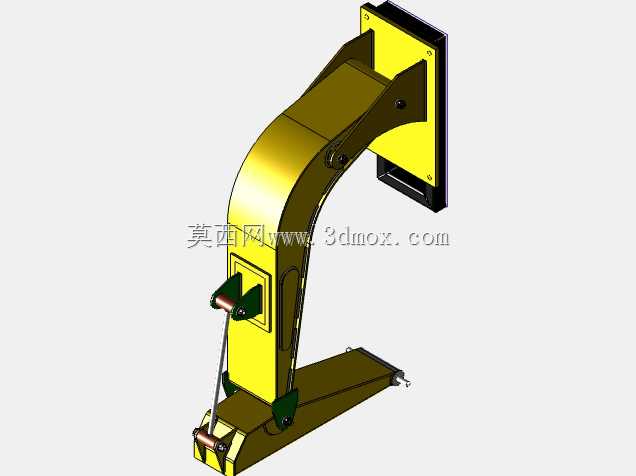

　　铰接点的位置设计是整个作业臂的核心，动臂与底座的铰接点、动臂与斗杆的铰接点、以及斗杆末端的工作装置铰接点，三个点位的相对位置经过多轮迭代，既保证了最大挖掘深度下的斗杆受力角度合理，也兼顾了最高卸料位置时的臂架举升角度不会让液压油缸出现行程死点。臂架主体采用箱型焊接结构，侧板与上下盖板的厚度匹配对应位置的受力大小，动臂弯曲段的内侧做了圆弧过渡处理，避免应力集中在弯折角位置，日常作业中这个位置是承受交变载荷最多的区域，圆弧过渡可以有效降低疲劳裂纹的产生概率。

　　臂架上的液压油缸安装座采用嵌入式焊接设计，耳板的厚度与销轴孔径匹配对应油缸的推力参数，动臂油缸的下铰接点布置在底座前部的凸台上，举升时的推力方向可以最大化转化为动臂的举升力矩，减少不必要的力损耗。斗杆油缸的铰接点布置在动臂中部的上侧，伸缩时可以带动斗杆绕铰接点完成收展动作，配合动臂的举升动作可以覆盖从地面以下挖掘到地面以上卸料的完整作业范围。臂架末端的铰接孔预留了标准的工作装置连接尺寸，可以适配挖斗、破碎锤、液压剪等多种属具，不需要额外改装连接结构就能快速切换作业功能。

　　从安装尺寸来看，底座的安装孔位间距适配常规小型挖掘机的回转平台上部接口，整体臂架收拢后的总高度满足运输状态下的限高要求，不会在转场运输时出现超高问题。臂架表面的铰接位置都预留了润滑脂注油通道，日常维护时可以直接在外部加注润滑脂，不需要拆解铰接结构就能完成销轴的润滑保养，降低日常维护的工作量。臂架上的管线固定座采用焊接式支座设计，液压油管沿着臂架内侧布置，通过管卡固定在支座上，作业时臂架收展过程中油管不会与结构件发生摩擦，也不会出现管线拉扯的问题，延长液压管路的使用寿命。

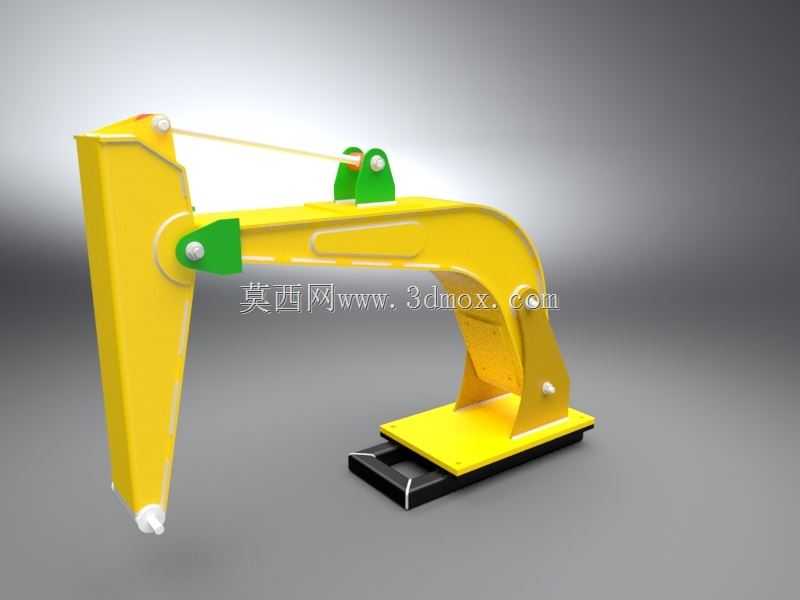

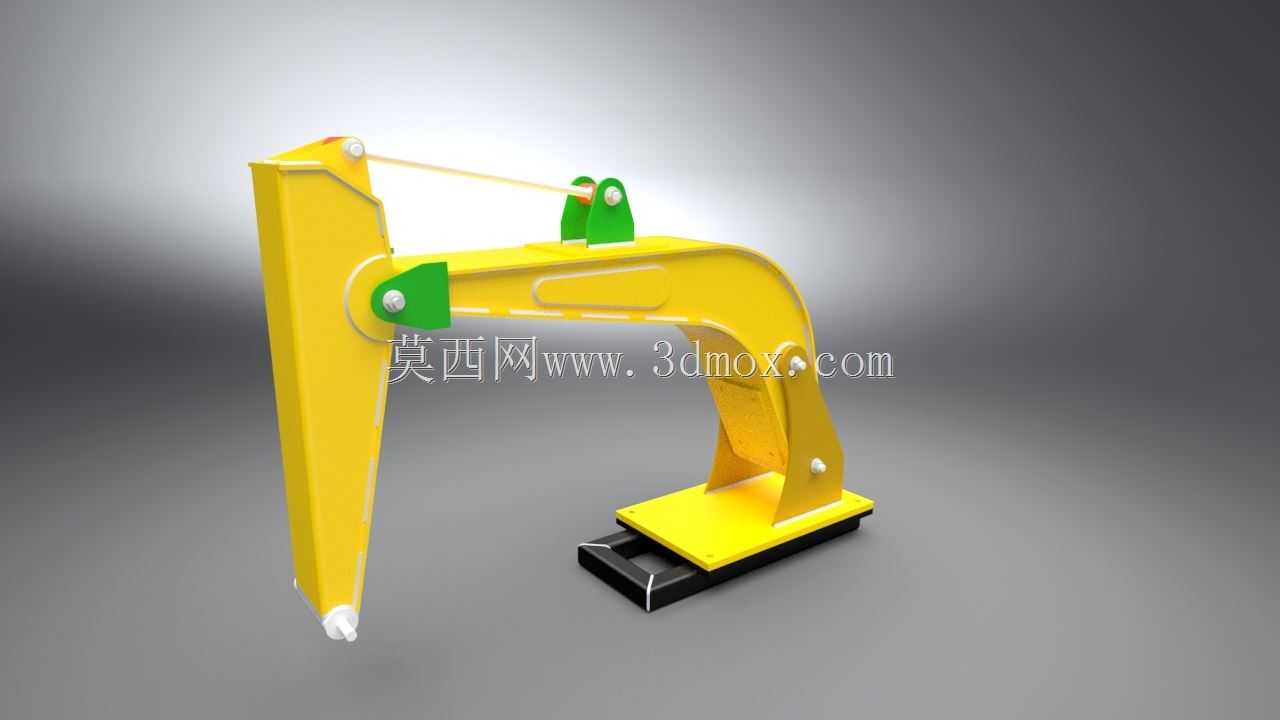

　　在受力设计上，整个臂架的受力路径从斗杆末端的挖掘阻力开始，通过斗杆结构传递到动臂铰接点，再通过动臂结构传递到底座连接位置，每一段结构的截面模量都经过受力校核，在额定挖掘力负载下，结构的最大形变量控制在允许范围内，不会因为形变导致铰接点卡滞或者液压油缸偏磨。绿色的铰接端盖采用可拆卸设计，拆开后就能快速更换铰接处的耐磨衬套，长期作业出现衬套磨损后，不需要整体更换臂架结构，只需要更换衬套就能恢复铰接间隙，降低后期的维护成本。底座下方的定位凸台可以嵌入回转平台的定位槽内，安装时可以快速定位臂架的安装位置，减少装配时的对位调整时间，也能在作业时承受部分横向剪切力，减少连接螺栓的受力负载。
