CATIA环境下赛车多视图2D蓝图对齐操作技法

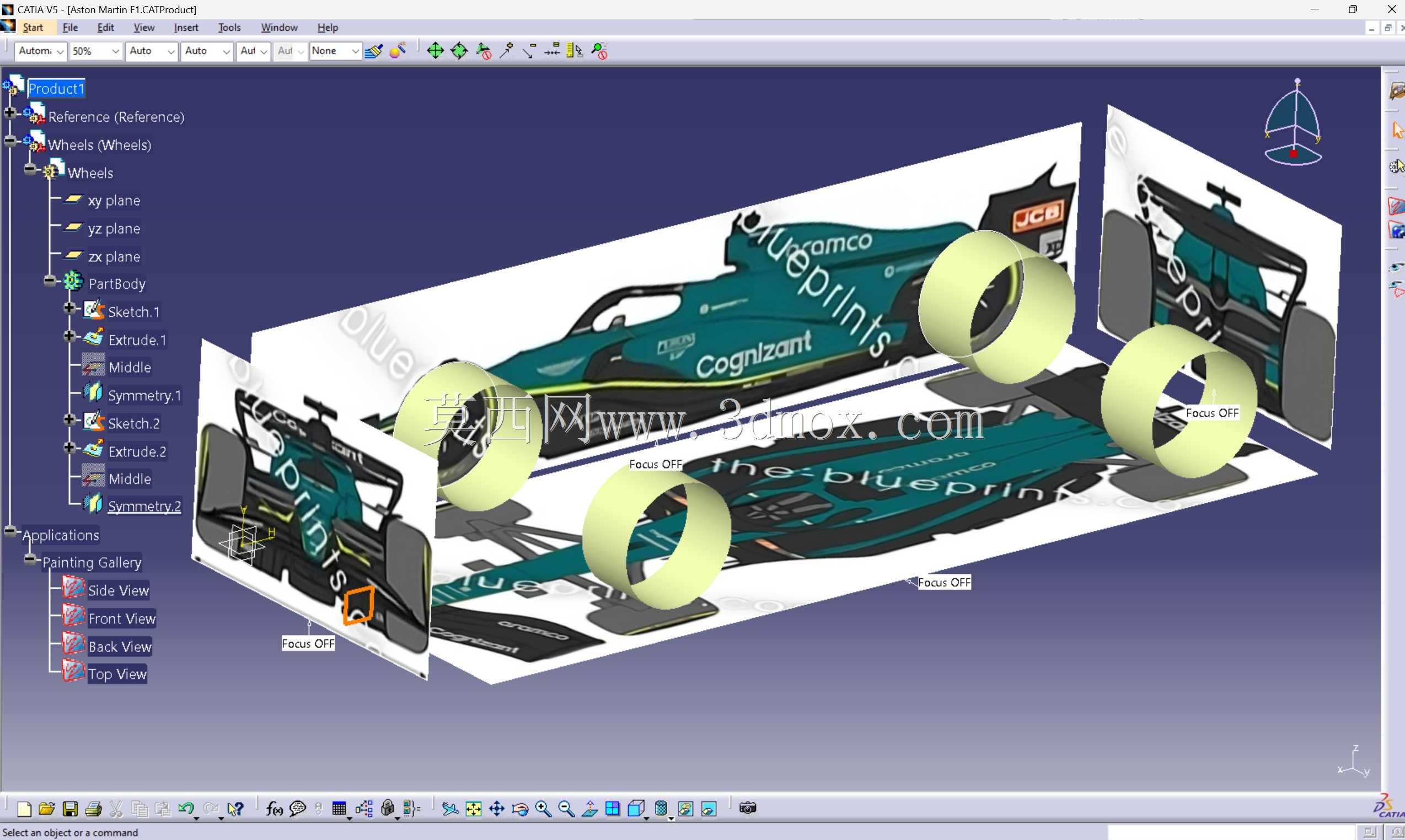

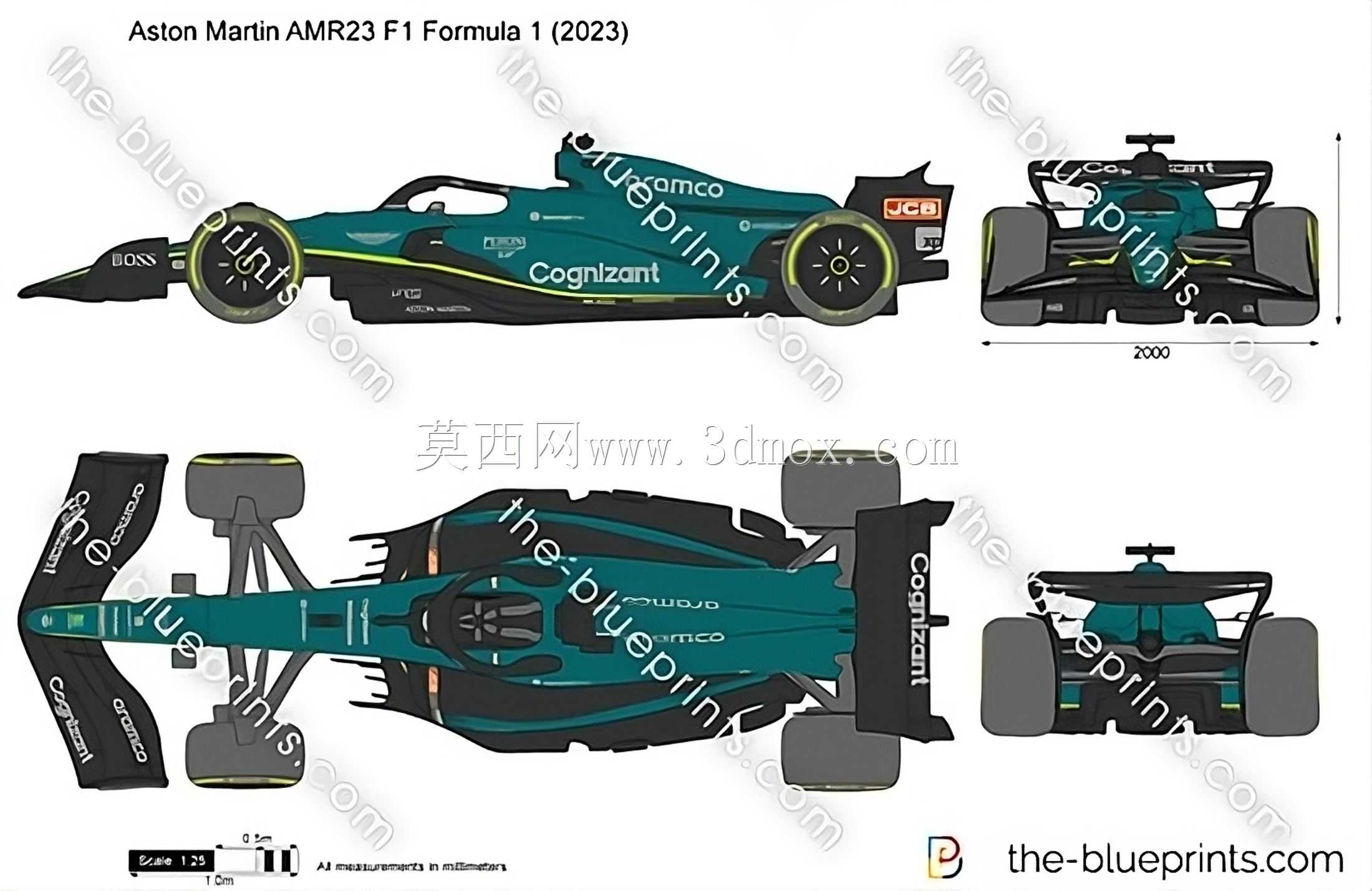

　　导入蓝图前需要先对二维素材做预处理，把每个视图的多余边框、水印文字裁切掉，保证每个视图的轮廓边缘没有多余像素干扰对齐判断，很多人忽略这一步，直接把带白边的素材导入软件，对齐时把白边算进了轮廓尺寸，导致最终整车长度比实际参考尺寸多出几十毫米，后续做总布置时和硬点参数对不上。进入CATIA V5的装配环境或者零件设计环境后，需要先建立三个互相垂直的基准平面，分别对应正视图、侧视图、俯视图的投影面，每个平面单独插入对应的蓝图素材，插入时不要直接拖动图片随意放置，要先通过草图点标记出每个视图里的前轮轴心、后轮轴心、车身最低点、车顶最高点这四个关键特征点，先调整侧视图的位置，让侧视图的前轮轴心和全局坐标原点重合，后轮轴心落在X轴上，保证侧视图的车身纵向完全和X轴平行，车身高度方向和Z轴平行。在赛车正向建模的前期准备环节，多视图2D蓝图的导入与空间对齐是决定后续曲面建模精度的核心基础，不少刚接触整车逆向参考建模的工程师，常因为各视图基准不统一，出现侧视图与俯视图轮廓错位、正视图轮胎中心与侧视图轮心坐标偏差的问题，最终建出的曲面在空间拼接时出现面与面之间的缝隙，甚至整车比例失调，需要反复返工调整基准。实际操作中，首先要明确三个正交视图的空间锚点，通常选择赛车的前轮轴心作为全局坐标原点，这个位置在正视图、侧视图、俯视图中都有明确的轮廓特征，不会因为车身覆盖件的光影线条出现识别偏差。

　　接下来对齐俯视图，俯视图的纵向同样要和X轴平行，前轮轴心的X、Y坐标要和侧视图里的前轮轴心X坐标保持一致，两个视图的轮距参数要和实际赛车的硬点参数匹配，这一步可以通过测量两个视图里前后轮心的轴向距离做校验，保证侧视图和俯视图的轴距参数完全相等，不会出现一个视图轴距长一个视图轴距短的问题。最后调整正视图，正视图的前轮轴心Z坐标要和侧视图的轮心Z坐标一致，Y方向的轮距尺寸要和俯视图里的轮距尺寸完全匹配，三个视图全部对齐后，可以在空间里绘制几个关键截面的样条线，比如车头鼻锥的截面、驾驶舱侧围的截面，切换不同视图检查样条线是否同时贴合三个视图的轮廓线，如果出现某一个视图里样条线偏离轮廓的情况，就微调对应视图的位置，直到所有关键特征点在三个正交视图里的投影完全重合。

　　这种对齐方式同样适用于其他复杂工业产品的参考建模，比如异形壳体、定制化改装部件的建模前期准备，相比直接在单个视图里描线建模，多视图对齐后的建模基准统一，后续做曲面加厚、结构安装位设计时，不会出现因为基准偏差导致的安装位错位，也能减少后期曲面光顺时的调整工作量。实际建模过程中，还要注意蓝图的缩放比例，很多网上获取的蓝图素材三个视图的缩放比例并不统一，不能直接导入就用，要先以轮径尺寸作为统一的缩放基准，把每个视图里的轮胎直径调整到实际参数对应的尺寸，再做位置对齐，否则哪怕位置对齐了，比例不对，建出来的模型尺寸也是错的。

　　比如F1赛车的前轮直径标准参数是660毫米左右，如果导入的蓝图里侧视图前轮直径量出来是700毫米，就要先把侧视图的图片缩放至660毫米对应的比例，再依次调整其他两个视图的缩放比例，保证三个视图里的轮径、轴距、轮宽这些硬点尺寸完全一致。对齐完成后最好把三个蓝图所在的草图或者图片特征做隐藏锁定，避免后续建模操作时不小心拖动图片改变位置，导致基准错乱。对于有对称结构的部件，还可以在对齐完成后检查对称轴两侧的轮廓是否对称，比如尾翼的左右端板位置、前翼的左右襟翼位置，在俯视图和正视图里是否沿XZ平面对称，避免因为蓝图素材本身的绘制误差，导致建出来的模型左右不对称。不少工程师在做这类参考建模时，习惯直接在创成式外形设计模块里导入图片，忽略了基准坐标的统一，做到一半才发现视图错位，这时候再调整基准，之前画的所有草图、曲面都要重新匹配位置，反而浪费更多时间，前期花十几分钟把三个视图的位置、比例、基准全部校准对齐，后续的曲面搭建、结构设计效率会提升很多，也能保证最终模型的尺寸精度和实车一致，不会出现比例失调的问题。
