奔驰G级越野车型承载车架结构设计

　　硬派越野车型的车架作为整车承载核心，需要同时兼顾非铺装路面大冲击载荷下的结构强度、整备质量控制以及多部件安装的兼容性，本次呈现的奔驰G级车架结构，完全围绕硬派越野的实际使用场景完成结构还原与设计适配。从实际装车场景来看，该车架需要承担动力总成、悬挂系统、车身壳体、燃油系统、电气附件等全部上车部件的重量，同时在交叉轴、炮弹坑、陡坡攀爬等极限越野工况下，承受车轮传递的交变扭矩、冲击载荷，避免出现结构形变甚至开裂的问题。

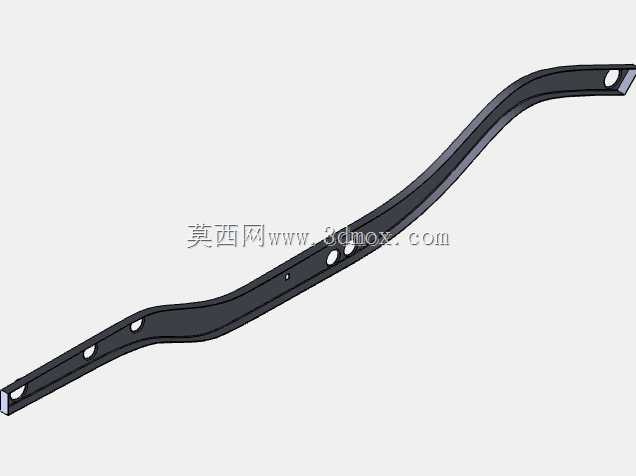

　　设计过程中首先明确了非承载式车身的核心定位，区别于城市SUV的承载式车身结构，该车架采用独立的梯形主梁结构，两根纵梁沿整车长度方向贯通布置，材料选型偏向高强度低合金钢，在保证屈服强度满足冲击载荷要求的前提下，通过变截面设计控制纵梁不同区段的重量——前段对应动力总成安装区域，纵梁截面做加宽处理，预留发动机、变速箱的悬置安装孔位，孔位的同轴度、平面度公差严格控制，保证动力总成安装后不会出现异常振动；中段对应乘员舱下方区域，纵梁截面做收窄优化，在不降低抗扭刚度的前提下为车内预留更多布置空间，同时设计多根横向加强横梁连接左右纵梁，横梁的位置避开排气管、传动轴的运动路径，避免行驶过程中出现运动干涉；后段对应尾箱、后悬挂安装区域，纵梁再次做局部加强，预留后差速器、油箱、后防撞梁的安装点位。

　　从安装边界来看，车架的整体宽度控制在轮距匹配的合理范围内，前后悬挂的安装支座直接焊接在纵梁对应位置，支座的安装面经过铣平处理，保证悬挂摆臂安装后定位参数准确，前轮的转向节限位块位置也在车架前段做了对应设计，限制最大转向角度避免轮胎与轮拱、车架发生剐蹭。车架的分块设计考虑了维修便利性，将整体结构分为前后两个可拆分的区段，连接位置采用高强度螺栓配合定位销固定，在野外出现局部结构损坏时，可以单独更换受损区段无需整体更换车架，降低越野场景下的维修难度。

　　实际结构验证阶段，需要针对车架做扭转刚度测试、弯曲刚度测试以及疲劳载荷测试，模拟连续颠簸路面下的载荷循环，确认各焊接点位、连接螺栓的应力处于材料许用范围内，尤其是悬挂安装点、拖挂安装点这类应力集中区域，额外增加了加强筋结构分散应力，避免长期使用后出现应力开裂。车架上的所有安装孔位都做了统一的坐标基准标注，方便后续改装部件的适配，无论是加装副油箱、升级竞技杠还是调整悬挂行程，都可以基于现有孔位完成安装，无需额外在纵梁上打孔破坏原有结构强度。针对越野场景常见的托底情况，车架底部的最低位置做了平滑处理，没有突出的螺栓头或者结构棱角，减少托底时的冲击阻力，同时纵梁底部预留了护板安装孔位，可以加装金属护板保护油底壳、变速箱等关键部件。整个车架的走线孔位都设计在纵梁的内侧区域，避免泥水、碎石直接冲刷线束，孔位边缘做了卷边处理搭配橡胶密封圈，防止线束被金属锐边割破造成电气故障。
