大众汽车品牌标识立体结构设计

　　该款大众品牌标识的三维结构，在汽车品牌视觉落地、线下门店展陈、整车外饰件配套、汽车周边文创开发等场景中均有广泛应用，作为品牌视觉识别系统的核心载体，其结构精度直接影响不同场景下的呈现效果与安装适配性。从实际用途来看，该标识可适配多类安装场景：安装于车辆前格栅、尾门位置时，作为整车外饰的品牌识别部件，需满足车辆行驶过程中的风阻、振动、耐候性要求；应用于4S店门头、展厅展架时，作为大尺寸立体标识，需兼顾结构强度与视觉平整度；用于文创周边、车模产品时，需适配小尺寸加工的细节还原要求，不同场景下的结构设计侧重各有不同。

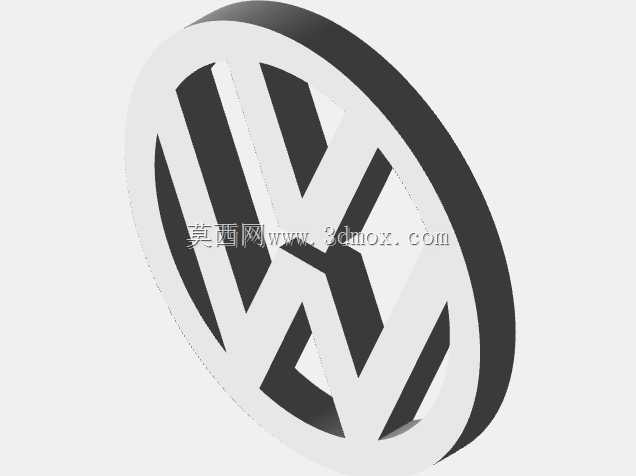

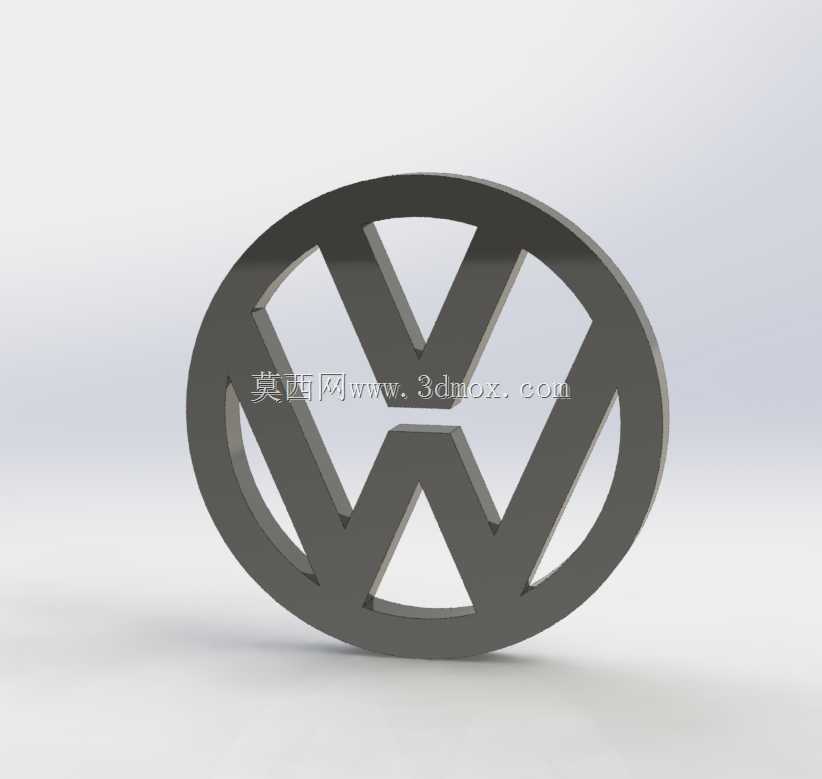

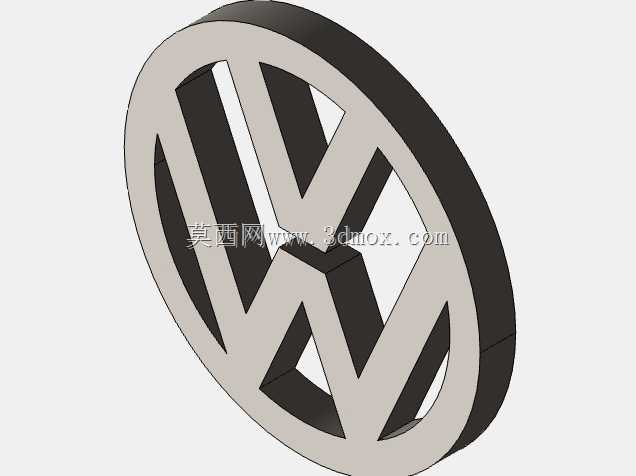

　　从功能特性来看，该标识采用环形外框叠加内部VW字符的一体化结构，外圆轮廓保证了标识整体的视觉完整性，内部字符与外框采用等宽连接筋设计，既避免了字符悬空带来的结构强度问题，也保证了视觉上的平衡感。标识整体为等厚立体结构，背面预留平整安装面，可适配背胶粘贴、卡扣固定、螺栓连接等多种安装方式，无需额外设计复杂的转接结构，降低不同场景下的安装适配成本。表面采用哑光金属质感的面型处理，字符与外框的衔接处做了R0.8的圆角过渡，既避免了锐边带来的加工与安装安全隐患，也让光线照射下的阴影过渡更自然，不会出现生硬的棱角反光。

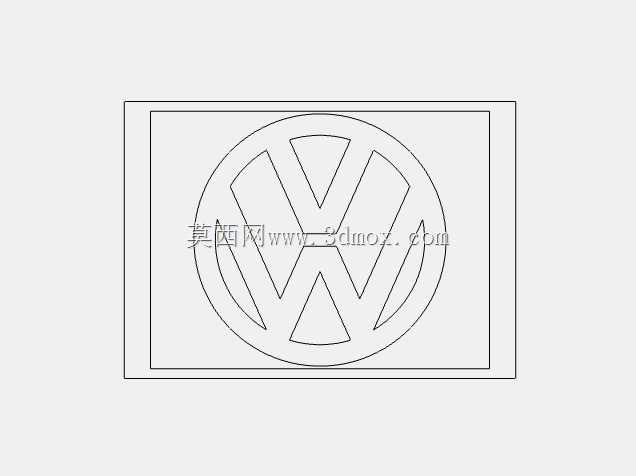

　　设计思路上，首先严格遵循大众品牌标识的视觉比例规范，外圆内径与VW字符的笔画宽度、字符上下位置的偏移量均按照官方视觉识别手册的比例进行三维还原，避免出现视觉上的比例失调。结构设计阶段优先考虑不同加工工艺的适配性：针对注塑加工场景，将整体拔模斜度控制在1.5度，所有加强筋的厚度控制为主体壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲问题；针对金属冲压、激光切割加工场景，将所有线条的最小圆角控制在1mm以上，避免小半径转角带来的加工应力集中，同时减少激光切割时的过烧风险；针对3D打印快速成型场景，将悬空结构的角度控制在45度以上，减少打印过程中的支撑用量，降低后期打磨处理的工作量。

　　外形尺寸与安装边界方面，该标识的三维模型采用参数化设计，可根据不同应用场景等比例缩放，常规车载场景下的适配尺寸为外圆直径120mm-180mm，主体厚度8mm-12mm，安装面的平面度公差控制在0.2mm以内，保证粘贴或卡扣安装后与安装基面完全贴合，不会出现边缘翘起的问题。大尺寸展陈场景下可放大至外圆直径500mm-2000mm，此时结构内部会增加隐形加强筋，加强筋的布置完全隐藏在标识背面，不会影响正面的视觉效果，加强筋的间距控制在150mm以内，保证大尺寸状态下标识整体的结构刚度，不会因自重出现变形。安装边界设计上，标识背面的安装孔位采用居中对称布置，孔位距离外圆边缘的距离不小于20mm，避免安装孔距离边缘过近导致安装时出现结构开裂，同时所有安装孔位都做了沉台设计，保证螺栓安装后头部不会突出安装面，影响安装贴合度。针对车载安装场景，还在标识背面预留了定位柱安装位，定位柱的位置与整车格栅、尾门的预留安装孔完全匹配，安装时可先通过定位柱实现快速定位，再进行卡扣或螺栓固定，提升整车装配环节的效率，减少装配偏差。
