双弹簧缓冲起重吊钩组件结构设计

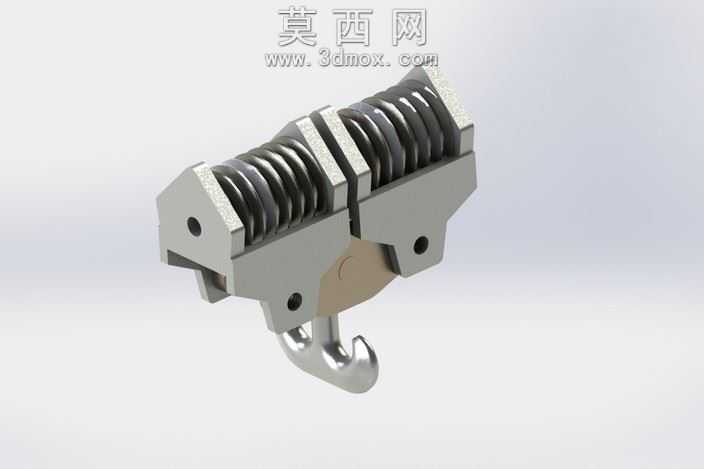

本作品为带双组弹簧缓冲结构的起重吊钩组件三维建模成果，建模过程严格遵循起重吊具的实际工程设计逻辑，先完成核心承载基体的轮廓搭建，以对称式金属安装座为基础框架，精准绘制座体上的安装定位孔、铰接配合槽等特征，保证各安装位的尺寸公差符合机械装配要求。随后完成两组并列布置的圆柱螺旋压缩弹簧建模，弹簧参数按照缓冲载荷需求设定，螺距、簧丝直径、弹簧中径均匹配额定吊装工况下的缓冲行程要求，弹簧与安装座的限位卡槽做精准配合约束，避免装配后出现径向窜动问题。下部吊钩部分采用锻造吊钩的标准轮廓建模，钩头的危险截面尺寸、防脱挡片的铰接位都做了细节还原，吊钩与上部基体的铰接轴采用间隙配合约束，可模拟实际工作中吊钩的灵活转动状态。材质渲染阶段，金属承载部件统一赋予哑光合金钢材质，调整金属粗糙度、反射参数还原锻造金属件的哑光质感，弹簧部分做了发黑处理的材质效果，铰接部位的铜质衬套单独赋予黄铜材质，区分不同零部件的材质属性，提升模型的真实感。结构设计上采用双弹簧对称布置的方案，相比单弹簧缓冲结构，能在吊装作业时更均匀地承接起吊瞬间的冲击载荷，避免单侧受力不均导致的构件偏磨问题，基体两侧的安装孔可直接适配起重小车的连接位，整体结构紧凑，承载路径清晰，各活动部件的运动约束都在装配环境中完成校验，不存在干涉问题。建模过程中对所有受力关键部位都做了特征强化，比如安装座与弹簧接触的承压面做了加厚处理，吊钩与基体连接的铰接部位做了圆角过渡，避免应力集中问题，模型可直接用于吊装机构的结构验证、工况模拟演示，也可作为起重设备教学的可视化演示素材，完整还原了缓冲式起重吊钩从零件建模到整体装配、材质渲染的全流程，各零部件的特征参数都可编辑调整，方便后续根据不同额定载荷需求做参数化修改。
