标准圆弧结构挂扣三维参数化设计

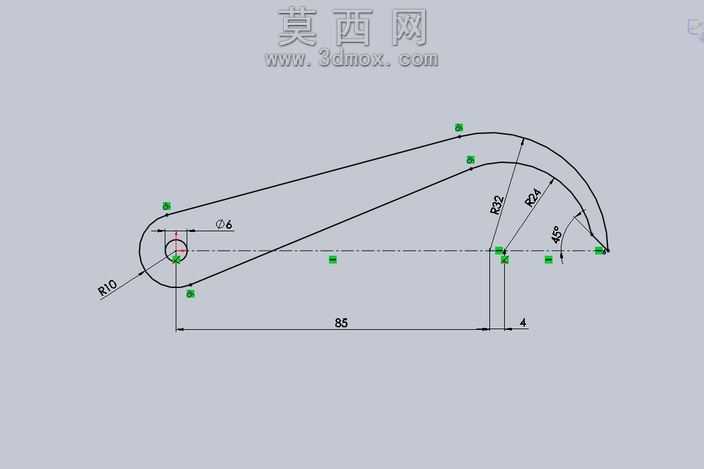

本作品为吊挂连接用钩类五金件的三维参数化模型，建模过程以二维工程草图为核心基准开展，首先在三维建模软件的前视基准面上绘制完整的轮廓草图，严格遵循标注尺寸完成各段图元的约束定位：左端挂接孔设定直径为6mm，孔端外轮廓采用R10mm的圆弧过渡，避免尖锐棱角带来的应力集中问题；主体直段部分水平总长度设定为85mm，右端钩体部分采用R32mm与R24mm的两段同心圆弧顺滑衔接，末端设置45度导向斜角方便挂接操作，钩体根部预留4mm的直段厚度保证结构强度，所有草图端点均添加重合、相切约束，完全定义草图无欠约束或过约束问题，确保后续参数修改时模型不会出现形变错位。完成草图绘制后采用凸台拉伸特征生成实体主体，拉伸厚度结合常规五金挂扣的使用场景设定为适配通用载荷的尺寸，对所有棱边添加0.5mm的圆角特征做钝化处理，既消除加工时的锐边风险，也优化模型的视觉质感。材质配置上选用常用的碳素结构钢材质，在软件材质库中调用对应钢材参数，设置表面为哑光镀锌质感，还原五金配件的真实表面处理效果，渲染阶段采用柔和的环境光照明，清晰展现钩体的曲面过渡与轮廓结构，避免强光反射遮挡尺寸细节。设计过程中充分考量钩类零件的受力特性，圆弧段的曲率半径经过受力合理性校验，挂接时载荷可沿圆弧轮廓均匀分散，不会出现局部应力过大导致的变形断裂问题，左端的圆孔可配合销钉或螺栓实现固定安装，右端的钩体开口角度经过优化，既保证挂接操作的便捷性，也能防止使用过程中连接件意外滑脱。整个模型建模逻辑清晰，特征树排列规整，所有尺寸均做参数化关联，使用者可根据实际使用需求修改对应尺寸参数，快速生成不同规格的钩类零件模型，可直接用于五金配件的结构验证、加工出图以及装配模拟等场景。
