方管焊接手推车承载框架结构设计

　　这套方管焊接成型的手推车承载框架，主要面向车间内部物料周转、重型工件短途转运场景设计，区别于市面上常见的薄管弯折推车，整体采用等截面矩形钢管做全焊接拼接，从根源上规避了螺栓拼接框架长期受载后出现的连接松动、架体歪斜问题，适配机加工车间、装配产线、仓储库区等需要频繁转运100-500kg区间载荷的作业场景。

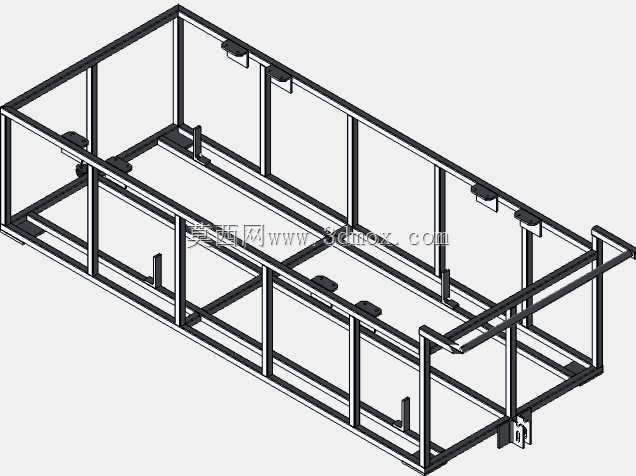

　　从结构设计逻辑来看，框架整体采用分层受力的思路搭建：底部主承力梁采用壁厚更厚的矩形管排布，沿车架长度方向设置两根通长主纵梁，横向按300-400mm间距布置横撑，每道横撑与纵梁的交接位置都预留了后续安装承载面板、脚轮安装板的焊接基准面，避免后期加装配件时出现定位偏差；上部围栏结构采用稍薄的同规格方管做围挡，沿车架四周连续布置，高度控制在常规物料堆放不会发生侧翻的区间，围栏立柱与底部主框架的交接位置全部采用满焊处理，而非点焊固定，应对转运过程中遇到的路面颠簸、急停惯性冲击时，不会出现立柱开焊脱落的问题。

　　设计过程中特意在框架内侧预留了多处安装凸台，这些凸台的位置并非随意排布：底部四角的凸台对应万向脚轮、定向脚轮的安装孔位，孔位尺寸适配市面上主流的中型承重脚轮安装规格，不需要后期现场扩孔或者焊接转接板；框架中部的几处凸起安装座，是为了固定转运过程中需要限位的专用工装，比如变压器组件转运时的定位卡座、工件防滑挡块，直接通过螺栓即可固定在预设的安装座上，不需要在主框架上临时钻孔破坏管材结构。

　　从安装边界尺寸来看，框架整体宽度控制在常规车间通道、电梯门的通行宽度以内，长度适配标准栈板的放置尺寸，既不会因为尺寸过窄导致物料堆放超出架体边界，也不会因为尺寸过宽在车间狭窄通道转弯时发生剐蹭；框架底部预留的脚轮安装高度，保证安装完脚轮后架体底面距离地面的高度符合人工推行的 ergonomic 要求，推行时不需要过度弯腰或者抬手，长时间转运作业也不会产生过度的肢体疲劳。

　　在焊接工艺的适配设计上，所有管材的交接位置都做了切角适配处理，而非直接管材对接，这样焊接时焊缝可以沿着管材交接的贴合面连续施焊，焊缝长度更长，受力更均匀，同时避免了直角对接位置容易出现的应力集中问题；框架的端部位置都做了封头处理，防止车间内的切削液、铁屑、灰尘进入管材内部造成锈蚀，延长架体的整体使用寿命。

　　实际使用场景中，这套框架既可以直接加装木板、钢板作为平板推车使用，也可以根据具体的转运物料类型加装上层隔板、物料分隔架、工具挂板等拓展配件，适配不同行业的转运需求：比如在电子电工车间可以用来转运变压器组件、电控柜配件，在机加工车间可以转运加工完成的零部件、工装夹具，在仓储区域可以用来拣货、转运整箱物料，框架本身的模块化设计预留了足够的拓展空间，不需要对主框架做二次切割焊接即可完成功能拓展。

　　结构校核层面，设计时已经考虑了满载情况下的框架挠度变形，主纵梁的选型保证在额定载荷下中部最大挠度控制在允许范围内，不会出现长期使用后架体中部下凹变形的问题；围栏部分的侧向受力也做了对应校核，当物料靠在围栏上时，立柱不会出现明显的弯曲变形，保证转运过程中物料的稳定性。框架整体没有多余的装饰性结构，所有管材排布都以受力合理、加工便捷为核心，焊接完成后只需要做简单的焊道打磨、表面喷漆或者喷塑处理即可投入使用，加工工艺简单，普通的焊接班组即可完成生产制作，不需要特殊的加工设备，综合制造成本可控，适合批量制作投入车间使用。
