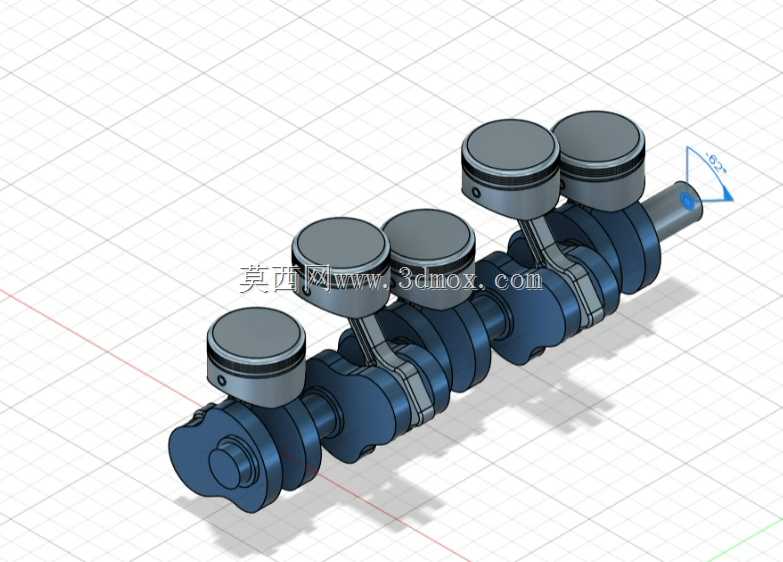

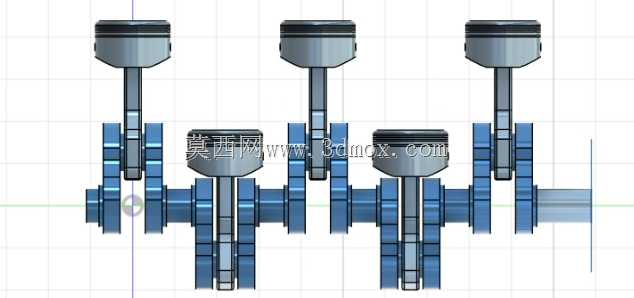

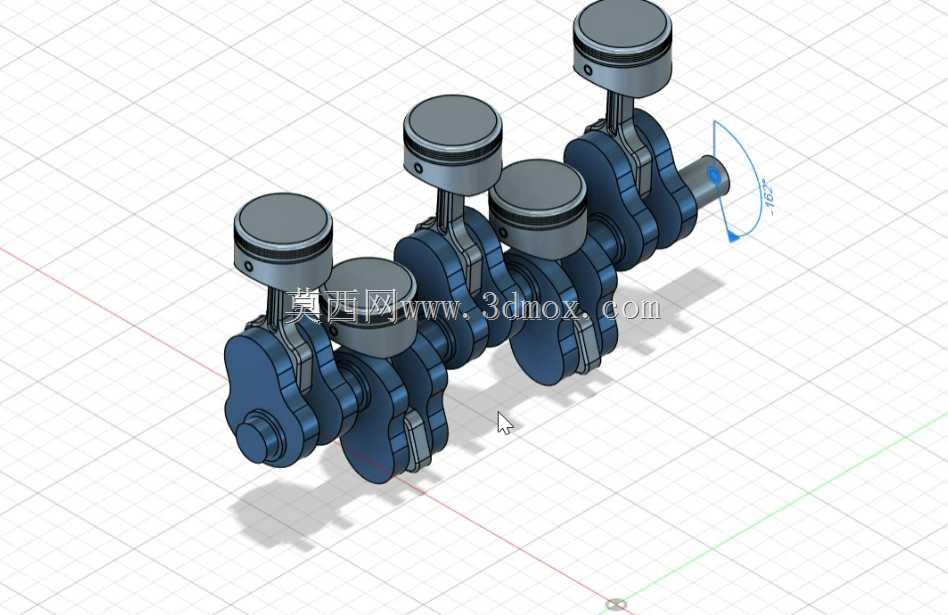

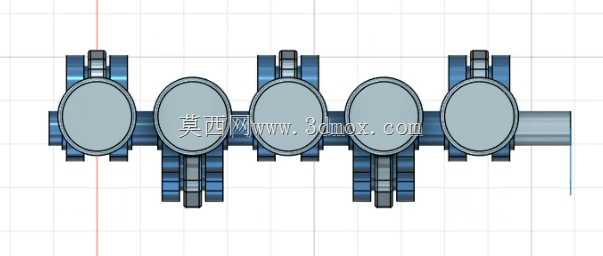

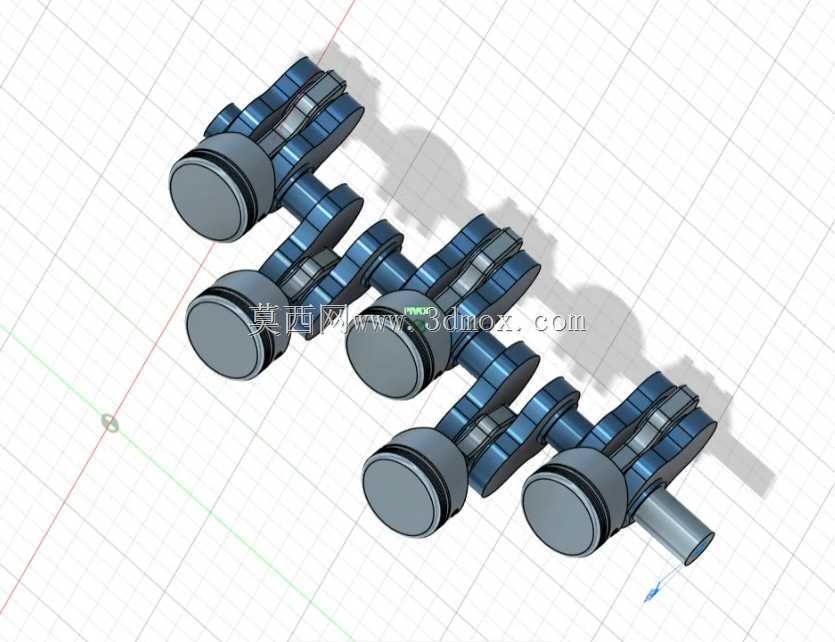

直列五缸发动机曲柄活塞组装配结构

　　这套曲柄活塞装配结构，是往复式动力机械里最核心的运动转换单元，日常接触最多的应用场景就是车用内燃机、往复式柱塞泵、中高压气体压缩机这类需要把直线往复运动和旋转运动互相转换的设备。很多刚接触结构设计的工程师容易把活塞组当成单一零件处理，实际上整套组件的配合精度直接决定了整套设备的输出效率、运行寿命和密封可靠性，从三维建模的角度拆解，每个零件的设计边界都要结合实际安装工况反复核对，不能只照着理论尺寸堆装配。

　　先从活塞本身的设计逻辑说起，活塞头部的环槽结构是核心功能区，两道气环一道油环的槽宽、槽深公差，直接和气缸内壁的配合间隙挂钩，建模的时候不能只画个圆柱加几道槽就完事，要考虑热膨胀余量——活塞在工作状态下头部温度远高于裙部，常温装配下的椭圆度设计、裙部的微锥度，都是为了避免热态下活塞在气缸内卡滞。活塞销孔的同轴度要求极高，销孔和活塞销的配合是过渡配合，装配后连杆小头要能在活塞销上灵活摆动，不能有卡涩，建模时销孔的中心必须和活塞轴线垂直，偏差超过0.02mm就会导致活塞偏磨，运行时出现敲缸异响。

　　再看连杆部分，连杆大头是剖分结构，和曲轴曲柄销配合的轴瓦安装位要预留轴瓦的厚度余量，连杆螺栓的安装孔位置必须严格对称，不然拧紧螺栓后连杆大头会出现失圆，抱紧曲柄销导致运转阻力骤增。连杆的杆身采用工字形截面，这是在满足强度要求下最大限度降低往复运动质量的设计，毕竟整套活塞连杆组属于高速往复运动部件，质量过大不仅会增加曲轴的旋转负载，还会产生更大的一阶二阶往复惯性力，后续需要额外设计平衡轴来抵消振动，徒增整套设备的复杂度。

　　曲轴部分的设计要重点关注曲柄销的相位角，这套五缸结构的曲柄销按照72度夹角均匀分布，目的是让各个气缸的做功行程均匀错开，保证动力输出的平顺性，建模时每个曲柄销的中心和曲轴主轴颈中心的偏心距就是活塞的行程，这个尺寸直接决定了整套动力单元的排量，偏心距的公差必须严格控制，不然各个气缸的工作容积不一致，会导致整机运转抖动。曲轴的平衡块是和曲柄一体设计的，每个平衡块的质心位置要经过动平衡核算，抵消曲柄销和连杆大头旋转产生的离心力，避免高速运转时曲轴出现挠曲变形，损坏主轴承。

　　安装边界方面，整套组件装配时，活塞顶部到气缸盖的燃烧室间隙要控制在合理范围，间隙过小会导致活塞在上止点时碰撞气门或者气缸盖，间隙过大会增大燃烧室余隙容积，降低压缩比，影响动力输出效率。活塞连杆组装入气缸时，活塞环的开口位置要互相错开120度，不能对准活塞销孔方向，也不能对准气缸的进排气侧，不然会出现漏气、窜油的问题。曲轴的轴向窜动量要通过止推片调整，窜动量过大会导致曲轴前后窜动，带动连杆活塞偏磨，窜动量过小会在曲轴热膨胀时出现卡滞。

　　在实际工业应用里，这套结构的尺寸参数会根据使用场景做针对性调整，比如用在压缩机上的活塞组，活塞环会采用更多道密封环设计，活塞行程更长，运行转速更低，侧重密封可靠性；用在高转速发动机上的活塞组，会采用轻量化锻造铝合金材质，连杆采用锻钢材质，曲轴做轻量化处理，侧重降低往复惯性力，适配高转速运转的需求。建模过程中要特别注意各个运动部件的干涉检查，曲轴旋转到不同角度时，连杆和曲轴平衡块、连杆和气缸壁下部、活塞在下止点时和曲轴曲柄的位置都要做动态干涉校验，很多新手建模时只做静态装配检查，一到运动仿真就出现零件碰撞，本质是没有考虑运动过程中的位置变化。另外各个配合面的粗糙度要求也要在建模时明确标注，活塞和气缸壁的配合面、曲柄销和连杆轴瓦的配合面、主轴颈和主轴承的配合面，都是高精度配合面，粗糙度要求高，非配合面可以适当降低要求，平衡加工成本和使用性能。
