机加工夹持用螺杆式台虎钳结构设计

　　在常规机加工、钳工装配、小型工件维修场景中，工件的可靠夹持是所有工序开展的前提，台虎钳作为车间工位最基础的夹持工装，其结构合理性直接影响操作效率与加工精度。这款螺杆式台虎钳采用固定钳身与活动钳身配合的经典结构，整体采用铸铁材质作为基体，保证夹持过程中的刚性与抗振性，避免大夹持力下出现基体变形导致的工件移位。

　　从实际使用场景来看，这类台虎钳多安装在钳工工作台台面边缘，安装时需保证固定钳身的钳口面与工作台边缘保持合适距离，方便长尺寸工件向下垂放时不会与台架发生干涉，钳身底部设置的两个安装螺栓孔需匹配工作台的T型槽尺寸，常规适配M12-M16的紧固螺栓，安装后需校验钳口水平度，保证夹持工件时基准面与工作台面平行。

　　结构设计上，传动部分采用梯形螺纹螺杆，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中磨损均匀，能够承受更大的轴向夹持力，螺杆端部与活动钳身采用球面配合结构，当螺杆转动推进时，球面结构可以自动补偿活动钳身的微小角度偏差，避免钳口出现单边贴合的情况，保证两个钳口面能够完全平行贴合工件表面，夹持力均匀分布在工件接触面上，不会出现局部压痕或者夹持打滑的问题。活动钳身与固定钳身的导轨配合采用间隙可调的结构，长期使用出现导轨磨损后，可以通过调整侧边的塞铁来减小配合间隙，避免活动钳身出现上下翘动的问题，延长工装的整体使用寿命。

　　钳口部分采用可拆卸的淬硬钢钳口板，钳口表面加工有交叉网纹，增加与工件接触时的摩擦力，针对不同材质的工件，还可以更换带铜垫或者橡胶垫的软钳口，避免夹持软质金属或者精加工面时出现表面夹伤。操作手柄采用穿装式圆钢手柄，两端设置球形挡头，防止操作时手柄从螺杆孔中滑出，当需要大夹持力时，可以在手柄上加装套管增大力矩，但要注意避免过度施力导致螺杆变形或者钳身断裂，日常使用时施加在手柄上的力控制在单人手臂正常发力范围即可满足绝大多数工件的夹持需求。

　　从功能特性来看，这款台虎钳的开口行程可以覆盖常规小型零件的夹持尺寸，最大开口距离能够满足边长150mm以内的方块工件或者等直径的圆形工件夹持需求，钳口深度设计兼顾了工件的夹持高度与钳身刚性，不会因为钳口过深导致夹持时钳口出现弹性变形。整体外形轮廓方正，没有突出的尖锐棱角，避免车间操作时出现磕碰划伤，活动钳身的移动过程顺滑无卡滞，螺杆转动时没有明显的轴向窜动，保证夹持进给时的精度可控。

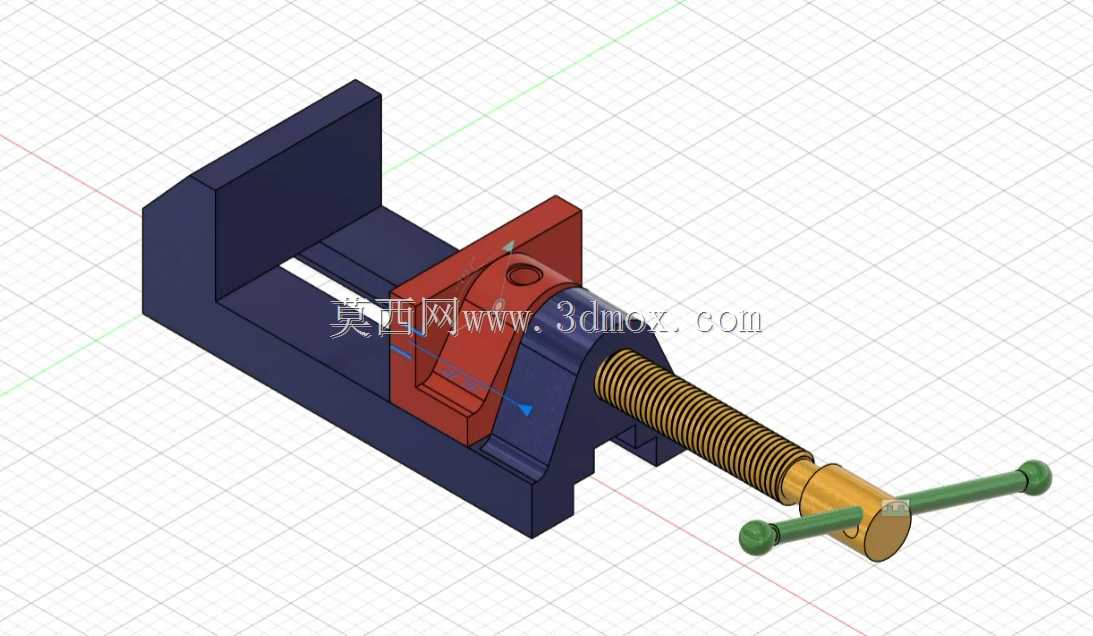

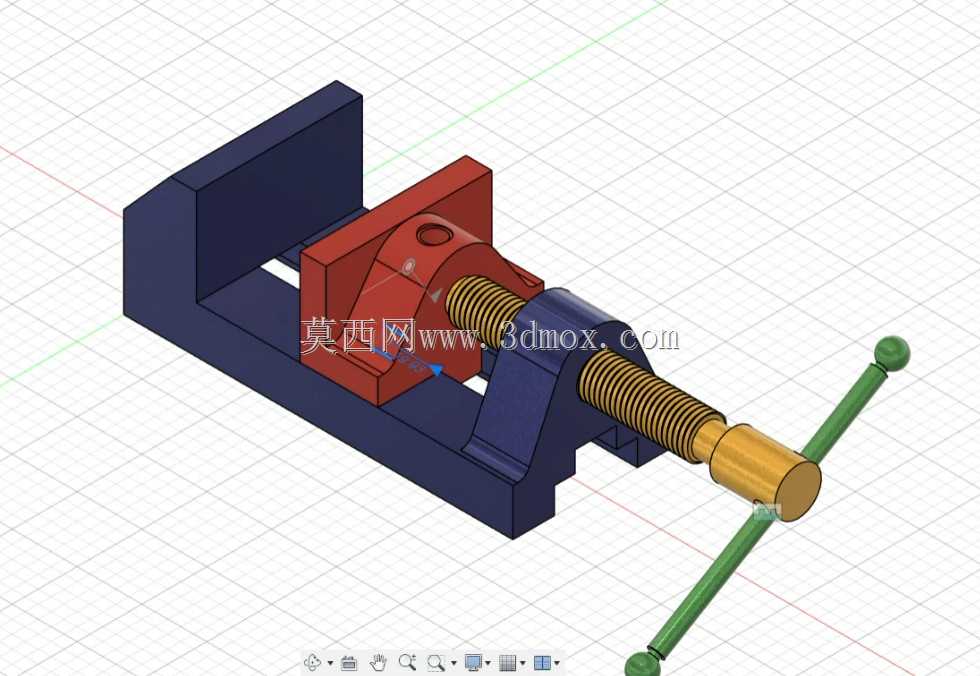

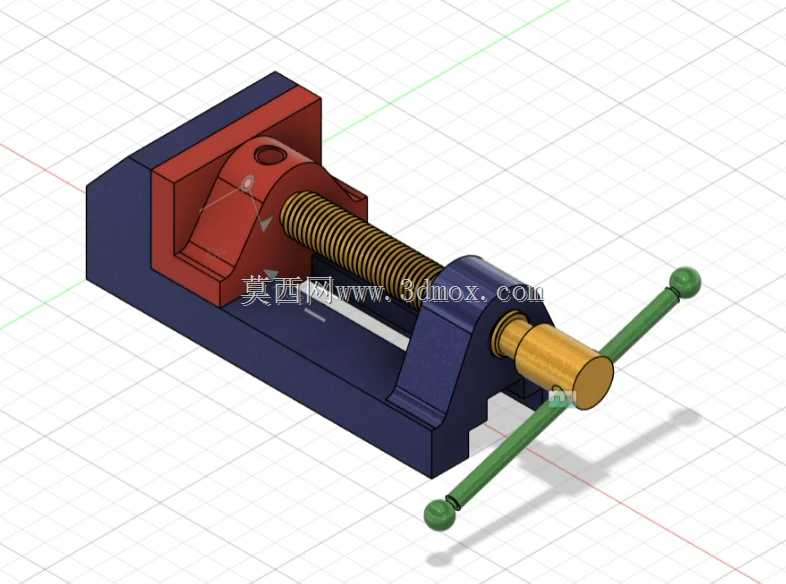

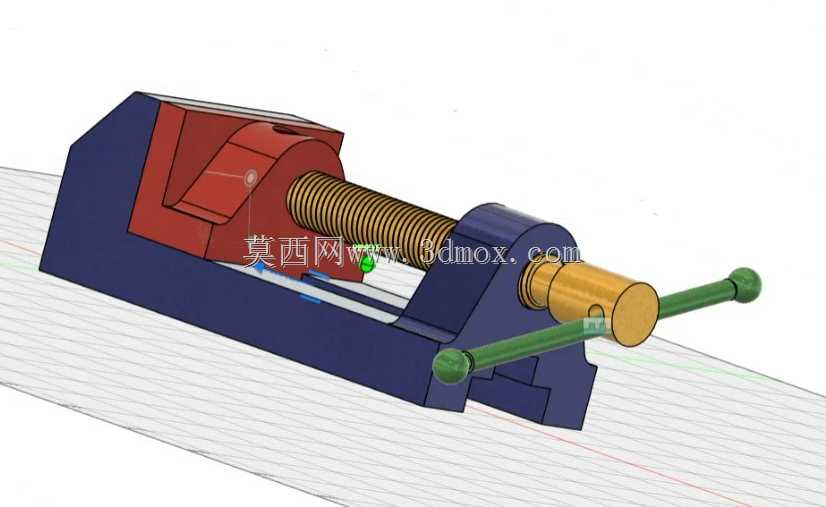

　　在三维建模过程中，需要重点关注螺杆与螺母的配合公差、导轨面的配合间隙、钳口板的安装定位尺寸这些关键参数，建模时要还原实际加工的工艺倒角与安装孔位，保证后续导出的工程图能够直接用于生产加工。同时要考虑装配过程中的干涉问题，比如手柄转动时会不会与固定钳身发生碰撞，活动钳身移动到最大行程位置时螺杆会不会从螺母中脱出，这些细节都需要在建模阶段进行运动仿真验证，避免实际生产装配后出现功能问题。

　　实际车间使用中，这类台虎钳除了用于常规的锉削、锯切、装配工序外，还可以配合小型钻床、攻丝机进行小型零件的钻孔攻丝作业，此时需要额外检查台虎钳与工作台的安装紧固性，避免切削力作用下钳身出现移位。日常维护时需要定期在螺杆螺纹处、导轨配合面加注润滑油，减少运动部件的磨损，长期不用时要在钳身表面涂抹防锈油，避免车间潮湿环境导致铸铁部件生锈，影响滑动顺畅度。
