无齿轮式轴间角度曲线传递机构

　　在轻工包装、纺织机械以及小型自动化输送线的布局设计中，经常会遇到两根平行轴存在空间错位、需要同步传递旋转运动且安装空间受限的场景，常规齿轮传动要么需要严格保证中心距公差，要么在轴间存在折线偏移时无法适配，万向节则会在小角度传动时产生较大的回程间隙，无法满足对传动同步性有中等要求、且需要免维护长期运行的工位需求。这款无齿轮角度传递结构，正是针对这类窄空间、错位轴的动力传递需求设计，完全舍弃了齿轮啮合的传动逻辑，通过两组对称布置的铰接连杆配合偏心销座，实现两根错位轴之间的旋转运动传递，可在轴间存在固定角度偏移、甚至折线布局的状态下，稳定传递扭矩，全程无轮齿啮合带来的背隙问题，也不需要定期添加润滑脂维护齿轮啮合面。

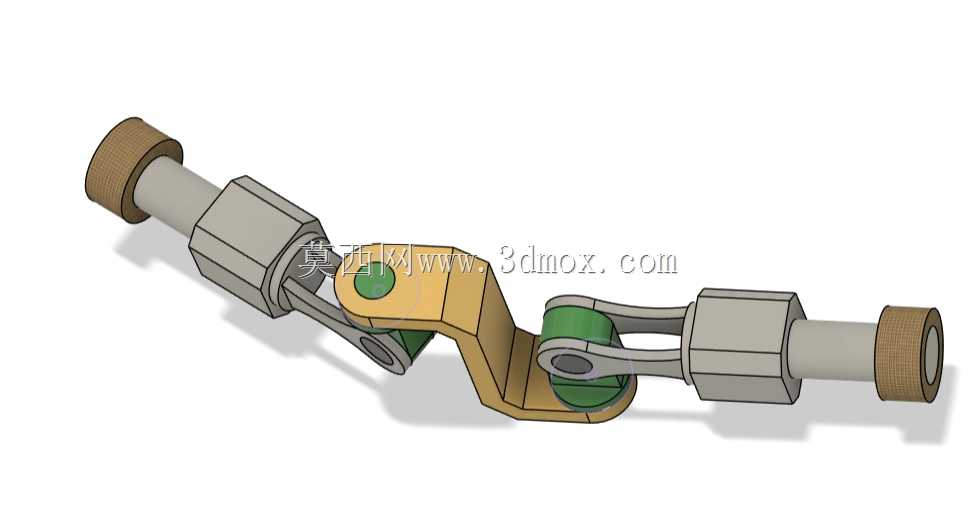

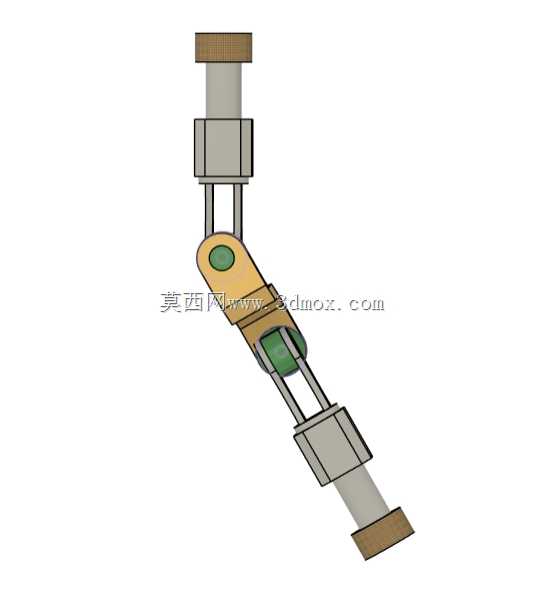

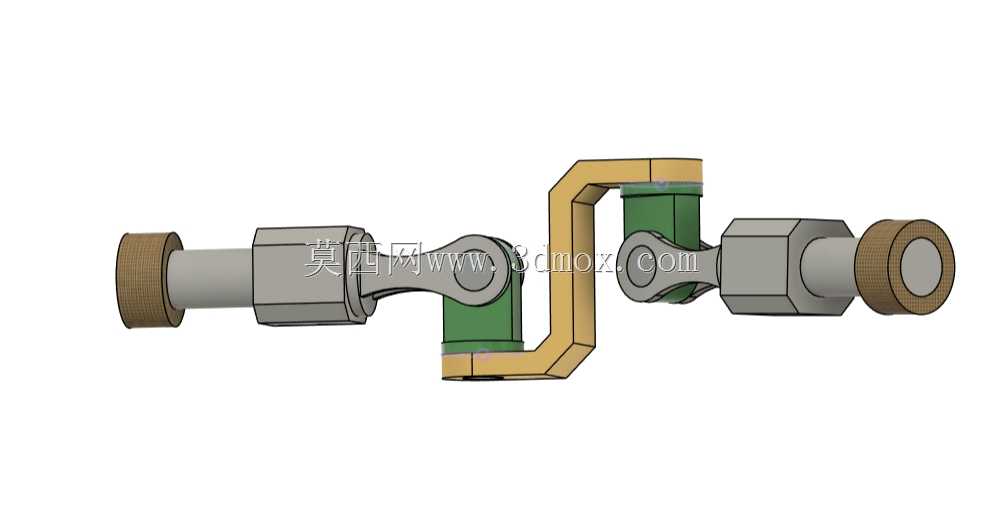

　　从结构设计逻辑来看，两端的轴端采用了标准的圆柱轴伸设计，轴端预留的滚花段是为了方便安装时与带轮、联轴器或者执行端工件过盈压装，压装长度可根据实际安装的连接件厚度调整，轴身与中部的六角形基座采用过渡配合，基座侧面的平面可作为安装时的定位基准，方便将整个传递机构固定在设备的安装板上，不需要额外设计定制化的安装支座。中部的传动核心是两组错位布置的偏心铰接座，每个铰接座上都预留了标准的销孔，通过高强度圆柱销与叉形连杆连接，连杆两端的铰接孔内可镶嵌自润滑铜套，在长期往复摆动过程中不需要额外加注润滑油，铜套磨损后也可单独更换，不需要整体报废整个传动单元。

　　实际应用中，这类结构可适配的轴间偏移角度范围在0到45度之间，相比传统十字万向节，它在小角度偏移时的传动比波动更小，不会出现单万向节带来的从动轴转速周期性波动问题，适合用在对输送速度稳定性有一定要求的小型工位，比如包装机上的送膜辊错位传动、小型装配线上的工件拨轮轴错位驱动，都可以采用这类结构替代传统的齿轮或者同步带传动，省去同步带张紧、齿轮侧隙调整的装配工序。

　　安装边界上，两端轴伸的同轴度公差可放宽到0.1mm，不需要像齿轮传动那样严格控制轴的平行度与中心距，对设备安装板的加工精度要求更低，整个机构的径向最大轮廓尺寸不超过两端轴径的2.5倍，轴向长度可根据实际需要传递的轴间距调整连杆长度，不需要重新设计核心的铰接座结构，只需要更换对应长度的连杆即可适配不同的轴间距，模块化程度较高。在扭矩传递能力上，这类结构依靠铰接销的剪切强度承载扭矩，常规采用45号钢加工销钉与连杆的状态下，可传递的最大扭矩能达到5N·m，完全满足小型自动化工位的动力传递需求，不会出现齿轮断齿、同步带跳齿的故障，运行过程中的噪音也远低于开式齿轮传动，适合用在对车间噪音有要求的民用设备生产场景。设计过程中特意将铰接点的运动轨迹做了限位处理，当轴间角度调整到最大设计值时，连杆与偏心座之间不会出现运动干涉，也不会存在死点位置，保证正反转切换时都能顺畅传递运动，没有卡滞风险。
