手轮式内螺纹连接截止型管路控制阀

　　在中小口径工业流体输送管路、建筑给排水支路、小型化工助剂输送管线、暖通空调水系统末端等场景中，这类手轮驱动的截止类阀门是应用频次极高的流体控制元件，核心作用是实现管路内介质的通断控制，也可在一定范围内调节介质流量，相比闸阀其密封面受介质冲刷磨损更小，截断状态下密封可靠性更稳定，适合需要频繁启闭操作的管路节点。

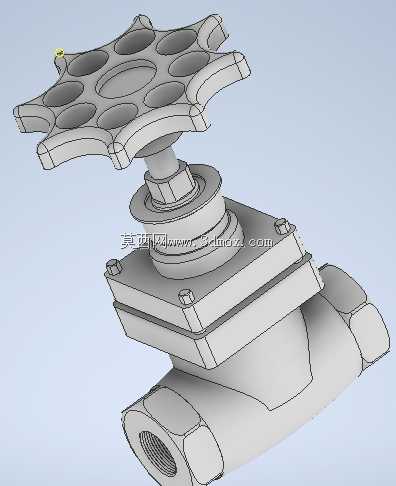

　　从结构设计逻辑来看，该阀门采用直通式阀体流道，介质从阀体一端内螺纹接口进入，经过阀瓣与阀座形成的密封副区域后，从另一端同规格内螺纹接口流出，流道走向虽存在一定转向带来的流阻，但阀瓣启闭行程短，操作扭矩可控，手轮采用八辐条带凹陷握持位的星型结构，相比普通圆形手轮，操作人员佩戴劳保手套时也能获得足够的摩擦力，无需额外加力杆即可完成额定压力下的启闭操作，手轮与阀杆之间采用方榫配合加锁紧定位的结构，可避免长期操作后手轮与阀杆出现打滑空转的问题。

　　阀杆与阀体上盖之间采用多级填料密封结构，上盖通过对称布置的螺栓与阀体紧固连接，密封垫片设置在上盖与阀体的结合面处，可承受管路内额定工作压力下的介质渗漏，填料压盖通过两侧螺栓调节压紧力，当长期使用出现填料磨损渗漏时，无需拆解整个阀门即可在线压紧填料补充密封性能，大幅降低现场维护的工作量。阀体两端的内螺纹接口符合常规管螺纹标准，安装时无需额外焊接法兰，直接与同规格外螺纹管路端拧紧即可，适合管径在DN50以下的低压管路安装场景，安装时需注意介质流向与阀体上标注的箭头方向一致，避免反向安装导致阀瓣长期受介质冲击影响密封寿命。

　　建模过程中对各部件的配合公差做了贴合实际生产的还原：阀杆的升降行程与手轮旋转圈数做了对应匹配，阀瓣密封面与阀座密封面的贴合角度采用标准截止阀的密封锥角，既保证密封时的接触比压足够，又避免启闭过程中密封面出现卡滞。阀体的外形过渡处均做了铸造圆角处理，符合砂型铸造工艺的脱模要求，不会出现尖锐棱角导致的铸造应力集中问题，手轮的凹陷握持位深度符合人体工程学设计，单手握持旋转时不会出现硌手的情况。

　　从安装边界来看，该阀门手轮顶端到阀体底部的垂直高度、两端接口的中心距均按照常规同口径截止阀的安装尺寸设计，可直接替换管路中同规格的老旧失效阀门，无需调整现有管路的支撑位置与连接端长度，阀体两侧预留的扳手操作空间足够，安装时可使用普通管扳手卡住阀体两端的六角夹持位完成拧紧操作，不会因为扳手卡接位置不足导致安装困难。日常使用中，当阀门处于全开状态时阀瓣完全提升至阀腔上部，不会对介质流道造成过多遮挡，可降低全开状态下的流阻损失，当需要调节流量时，可通过旋转手轮调节阀瓣的开启高度，实现不同开度下的流量控制，相比球阀其流量调节的线性度更好，适合需要精准调节小流量介质的管路场景。

　　在密封性能设计上，阀瓣与阀座的密封面采用堆焊硬质合金的结构还原，可耐受常规水、油品、低压蒸汽等介质的长期冲刷，不会因为短期使用就出现密封面划痕导致的内漏问题，上盖处的填料函深度足够，可容纳多圈密封填料，即使在介质温度出现小幅波动的情况下，也能保持稳定的外密封性能，避免介质从阀杆处渗漏污染现场环境。整个模型的各部件均做了可拆解的装配结构还原，可直接用于装配干涉检查、安装模拟演示、维修拆装培训等场景，结构细节完全贴合实际工业产品的生产与装配要求，没有出现脱离实际生产的理想化设计结构。
