管道单向导通特斯拉阀结构设计

　　做流体管路设计快十二年，经手的止回结构没有一百也有八十，第一次接触特斯拉阀还是在某化工园区的腐蚀性介质输送项目上——当时常规的旋启式止回阀平均三个月就会因为阀瓣腐蚀卡涩失效，换了衬氟结构也撑不过半年，最后抱着试试的心态用特斯拉阀做替代，连续运行十八个月没出过一次导通故障，从那之后我做特殊介质管路的单向导通方案，总会先评估无活动部件阀的适配性。

　　很多刚入行的设计师会把特斯拉阀当成网红结构，觉得就是几段弧形流道拼出来的噱头，实际在建模阶段要抠的细节比常规止回阀多得多。首先要明确它的核心逻辑是靠流道的几何结构产生流体阻力差，正向流动时介质顺着主通道平滑推进，分支流道的分流会在交汇口形成顺向助推，整体压损能控制在同口径旋启阀的七成以内；反向流动时介质冲入分支流道后会形成对冲涡旋，把流体动能耗散成紊流内能，根本不需要额外的密封件或者活动阀瓣就能实现截止效果，这也是它能适配高腐蚀、含固体颗粒、高洁净度要求介质的核心原因——没有运动部件就不存在磨损、卡涩、密封件老化的问题，连定期维护的工序都能省掉。

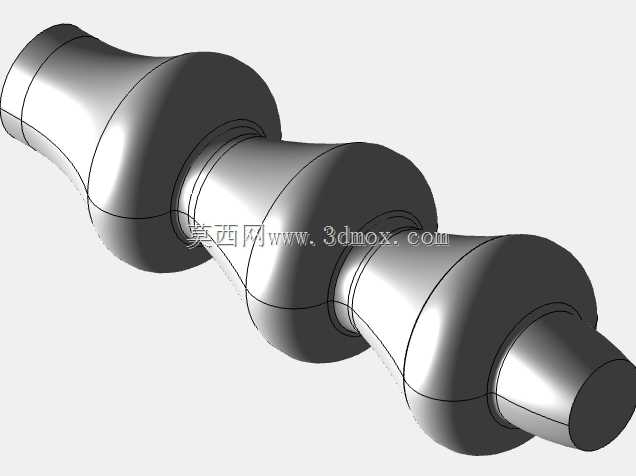

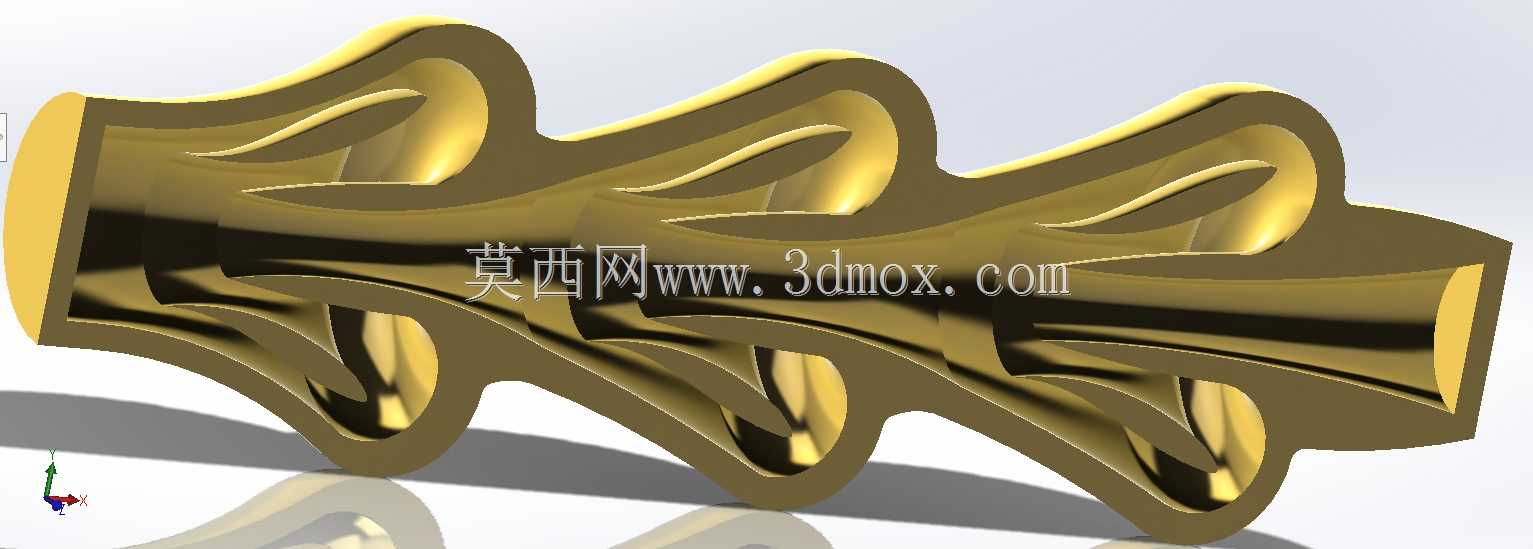

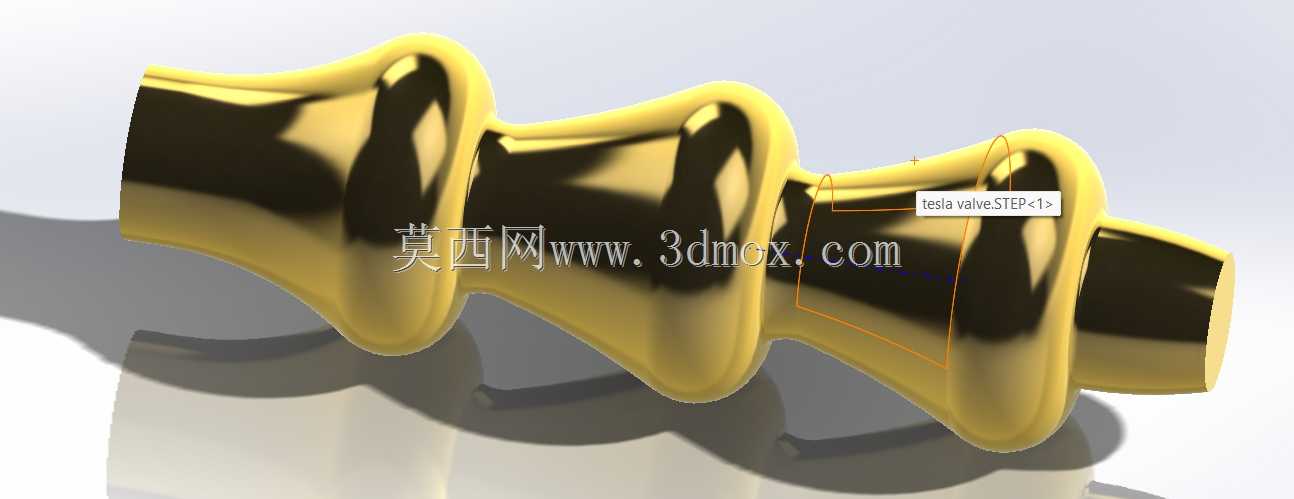

　　这次建模的特斯拉阀采用三段式串联流道结构，整体外形是阶梯变径的回转体，没有突兀的棱角或者直角转弯，所有流道过渡位置都做了R角圆滑处理，一方面是减少正向流动的局部压损，另一方面也避免颗粒介质在转角位置堆积堵塞。做外形尺寸规划的时候，我特意把进出口端的连接段做了等径设计，能直接和同规格的工业管道对接，不需要额外加工变径接头；安装边界上整体长度控制在常规对夹式止回阀的安装尺寸范围内，法兰连接或者螺纹连接的接口位置和通用止回阀完全互换，老管线改造的时候不需要重新切割管路调整安装间距，直接替换原有止回阀就能用，能省掉不少现场施工的工作量。

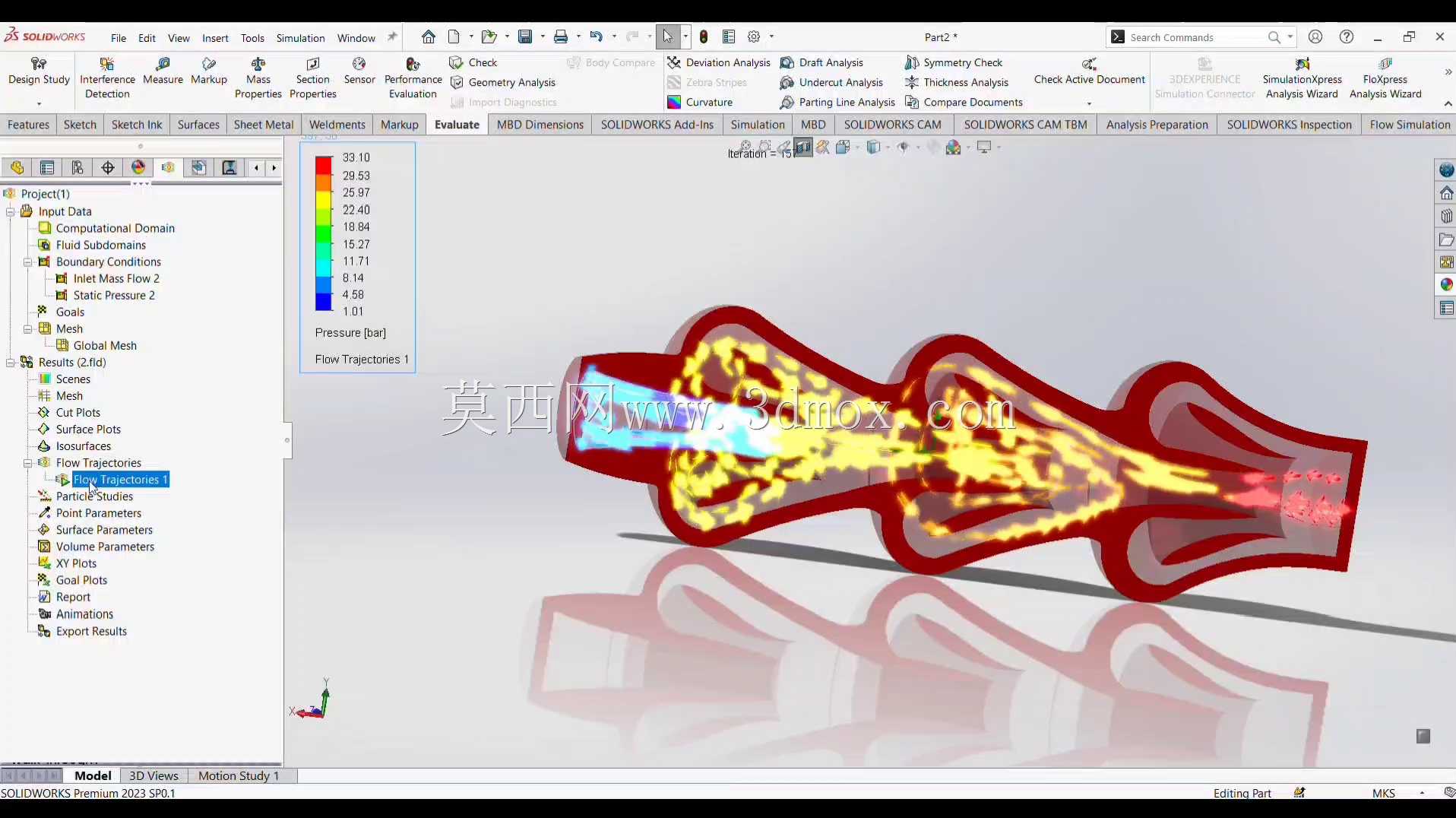

　　设计流道的时候我特意调整了分支流道的切入角度，没有照搬网上流传的经典特斯拉阀角度参数——经典结构的反向截止率大概在85%左右，针对化工输送的大流量场景，我把分支流道的夹角调整了7度，同时把每个流道段的长度做了等比例缩放，反向流动时的对冲涡旋强度提升了12%，截止率能到92%以上，正向压损反而比经典结构低了4%，这部分参数是之前做了二十多组CFD仿真迭代出来的，不是随便画个弧形流道就能达到对应的性能。建模的时候我把所有流道的壁厚都做了等强度校核，按照1.6MPa的公称压力设计，壁厚余量留了1.5倍，能适配常规的工业给排水、化工介质输送、暖通循环水等场景的压力要求，甚至部分低压气体输送管路也能使用。

　　很多人担心特斯拉阀的反向泄漏问题，实际上它不是靠密封面实现硬密封，是靠流体阻力实现阻流，所以不存在密封面磨损导致泄漏量增大的问题，长期使用性能衰减极小。在实际应用场景里，这种结构特别适合输送含微小固体颗粒的浆料、强腐蚀性酸碱介质、高洁净度的制药纯化水——常规止回阀的阀瓣和阀座密封面很容易被颗粒刮花，或者被腐蚀介质侵蚀，用不了多久就会出现内漏，特斯拉阀没有密封配合面，流道整体做抛光处理之后，颗粒不容易附着，腐蚀也只会均匀作用在流道壁面，使用寿命比活动部件的阀门高好几倍。

　　建模过程中我特意把所有回转面的同轴度公差控制在0.02mm以内，不管是3D打印做样件还是机加工做金属成品，都不需要额外做找正工装，一次装夹就能完成全部外圆和流道的加工。流道内部的曲面我做了G2连续处理，加工的时候不会出现刀路顿挫，表面粗糙度能轻松达到Ra1.6，减少流体流动的沿程阻力。另外我在每段流道的外侧都做了轻微的加强筋结构，不是突出在外的那种，是在壁厚内部做的等厚加强，既不会增加整体外形尺寸，又能提升流道承受水锤冲击的能力——之前做测试的时候，1.5倍公称压力的水锤冲击连续打了一千次，流道没有出现变形或者开裂的情况，完全能满足工业管路的使用强度要求。

　　做结构设计的时候我还考虑了不同工况的适配性，如果是用在通风或者低压气体管路，可以直接把模型的进出口尺寸放大，流道结构不需要做本质调整，只要按比例缩放就能适配不同的流量要求；如果是用在高粘度介质输送，只需要把分支流道的宽度适当加宽，减少高粘度介质在分支位置的滞留就行，整体结构的通用性很强。之前有个做食品输送的客户，用这个结构的特斯拉阀输送巧克力浆料，因为没有活动部件的卫生死角，清洗的时候只要通CIP清洗液就能冲干净，完全符合食品级卫生要求，比之前用的卫生级止回阀好用很多，维护成本直接降了六成。

　　其实很多人觉得特斯拉阀结构复杂不好加工，现在不管是3D打印还是精密铸造，都能轻松实现这种内部流道结构，批量生产的成本甚至比带活动部件的止回阀还低，毕竟少了阀瓣、弹簧、销轴这些零件，装配工序都省了。建模的时候我把所有的尺寸参数都做了参数化关联，调整口径或者流道角度的时候只需要改对应的参数就能自动更新模型，后续做系列化设计的时候效率很高，不用每次都重新画流道。
