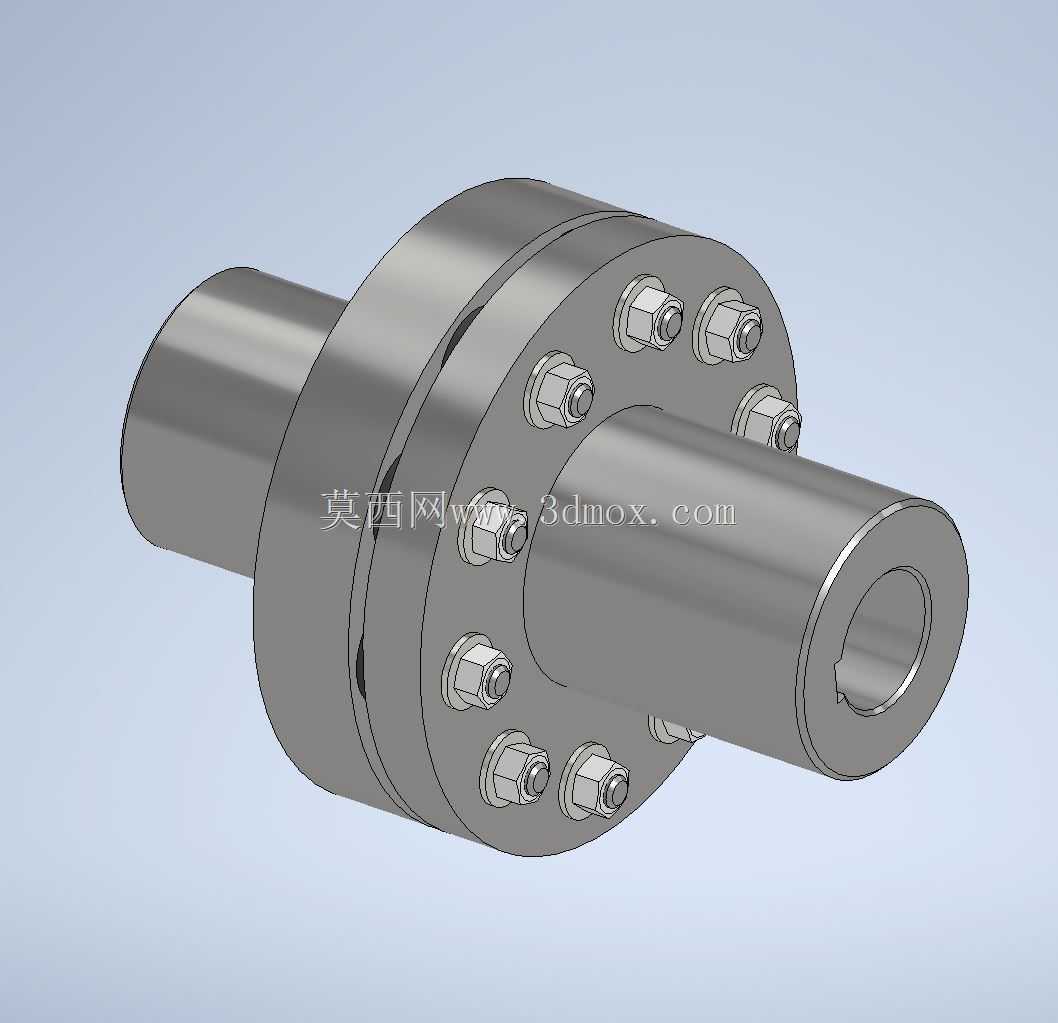

МУВП ГОСТ21424-93套指式弹性联轴器

　　该款联轴器为套指式弹性传动连接件，遵循ГОСТ21424-93标准设计，核心应用场景覆盖冶金生产线辊道传动、矿山输送设备驱动端连接、中小型电机与减速机的动力传输、泵类设备的轴系对接等工业传动场景，尤其适用于存在一定径向、角向安装偏差，且传动过程存在小幅冲击载荷的工况，可有效补偿两轴安装对中误差，缓冲传动过程中的振动冲击，避免轴系因刚性连接产生额外附加载荷，延长两端配套设备的轴承、密封件等易损件使用寿命。

　　从实际使用功能来看，这类联轴器依靠套指结构的弹性变形实现偏差补偿，相比刚性凸缘联轴器，对安装对中精度的要求更低，现场安装调试时无需反复调整两轴同轴度至极高精度，可大幅缩短现场设备装配的调试周期；相比梅花弹性联轴器，其套指结构的接触面积更大，同等外径尺寸下可传递的扭矩范围更广，且弹性元件磨损后可单独更换套指部件，无需整体拆卸两端轴系，后期维护成本更低。设计层面采用参数化建模思路，核心参数围绕额定传递扭矩进行匹配，套指的数量、单个套指的截面尺寸、法兰盘的螺栓分布圆直径、两端轴孔的配合公差均随额定扭矩值同步调整，当需要适配不同扭矩等级的传动需求时，仅需修改核心扭矩参数即可驱动整体模型的尺寸更新，无需重新绘制每个零件的特征，可大幅提升同系列不同规格产品的设计效率。

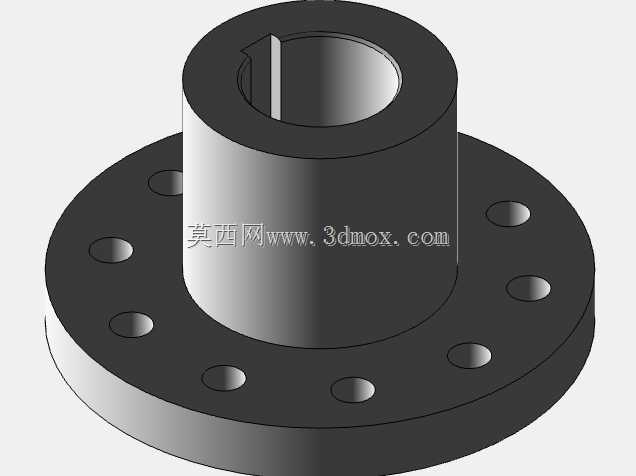

　　建模过程中严格遵循标准规定的尺寸边界，两端轴孔的长度、直径公差带采用过渡配合设计，适配常用的电机轴、减速机输入输出轴的配合要求；法兰盘上的螺栓孔采用均匀分布设计，螺栓规格与法兰厚度匹配，确保连接预紧力足够传递额定扭矩不打滑；套指与两端法兰的配合槽采用间隙配合设计，预留足够的变形空间以补偿两轴的径向偏移与角向偏移，同时避免套指在传动过程中出现卡滞、异常磨损问题。

　　安装边界方面，该联轴器为轴向套装结构，安装时需将两端半联轴器分别热装或键连接固定在主动轴与从动轴端，确认两轴的径向偏移量、角向偏移量在标准允许的补偿范围内后，对齐法兰螺栓孔，穿入连接螺栓并按对角顺序逐步拧紧至规定预紧力矩，即可完成安装；轴向预留的拆装空间需满足螺栓拆卸、套指更换的操作要求，避免后期维护时因空间不足无法拆卸部件。实际选型应用时，需根据传动系统的计算扭矩、轴径尺寸、最高工作转速匹配对应规格的联轴器，确保其额定扭矩大于传动系统的最大计算扭矩，最高允许转速大于设备的工作转速，轴孔尺寸与两端连接轴的直径匹配，同时需确认联轴器的最大外径可适配设备安装位置的径向空间，避免与周边护罩、机架产生干涉。该类联轴器在常规工况下无需额外润滑，仅需定期检查连接螺栓的预紧力、套指的磨损情况即可，维护操作简便，适合在各类中低速、中等扭矩的工业传动场景中推广使用，可有效提升传动系统的运行可靠性，降低设备运维的综合成本。
