符合DIN1433标准的A型B型全系列螺栓

　　在各类工业装配场景中，销螺栓类紧固件是决定整机连接可靠性的核心基础零件，小到消费电子内部的结构固定，大到重型输变电设备、轨道交通装备的部件连接，都需要匹配对应标准的紧固件来保障装配精度与长期运行稳定性。DIN1433作为销类螺栓的通用执行标准，长期被欧洲工业体系及国内出口型装备制造企业广泛采用，这类带销定位功能的螺栓，既可以承担普通螺栓的轴向锁紧作用，也能通过圆柱销体的配合实现径向定位，避免连接副在交变载荷下出现横向滑移，尤其适合电源变压器这类存在长期微振动、需要精准定位叠片结构的装配场景。

　　从实际工程应用来看，变压器铁芯叠片的夹紧固定、绕组引线支架的定位连接、外壳密封结构的对位装配，都需要用到这类带定位功能的螺栓。普通外六角螺栓在长期受温度交变影响时，容易因为铁芯硅钢片的热胀冷缩出现连接副松动，导致叠片间隙变大，增加变压器空载损耗，甚至引发运行异响；而符合DIN1433标准的销螺栓，其圆柱段与安装孔采用过渡配合，安装后可以直接限制连接部件的径向位移，不需要额外加装定位销，能有效减少装配工序，同时避免双零件配合带来的累计公差。

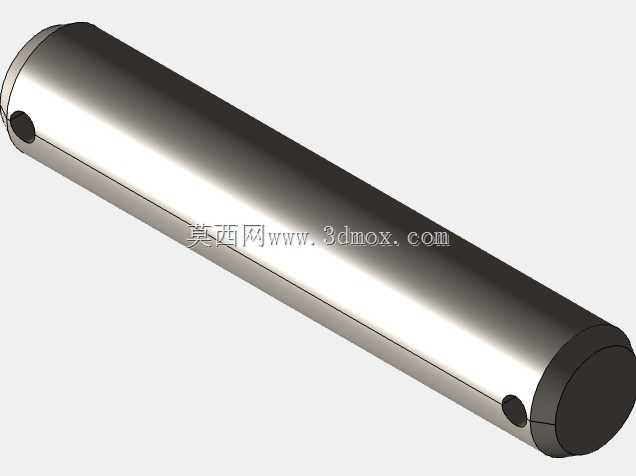

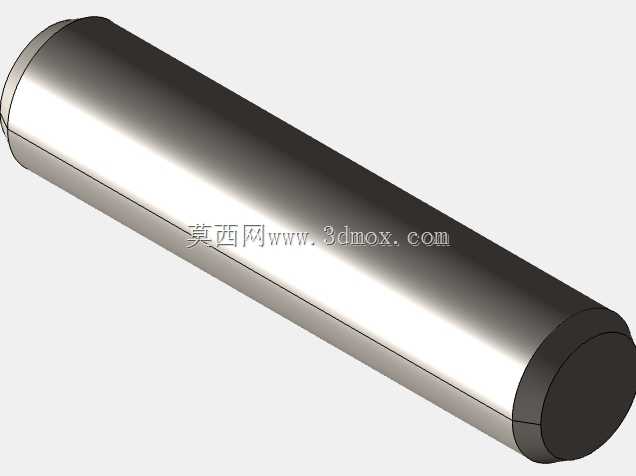

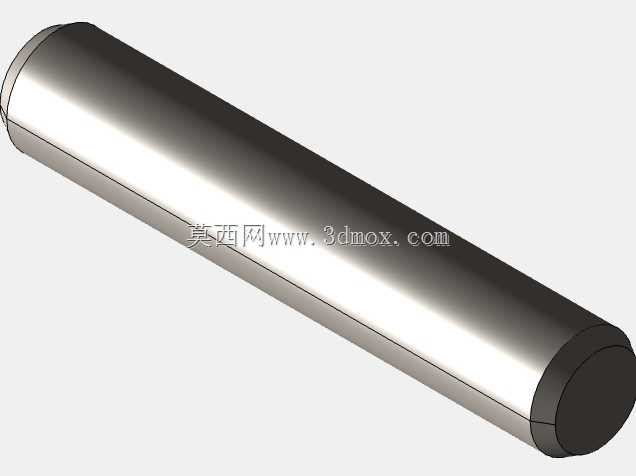

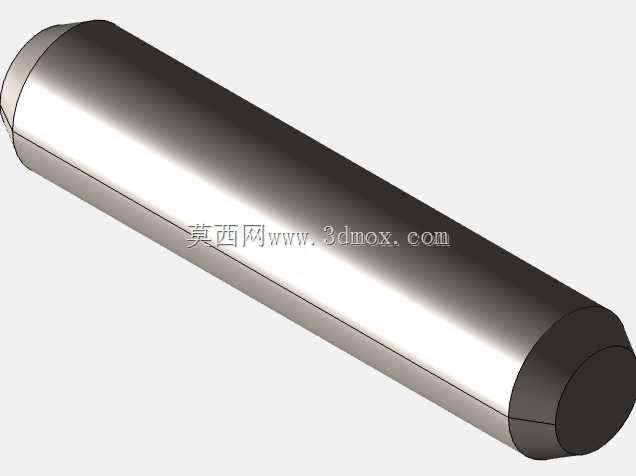

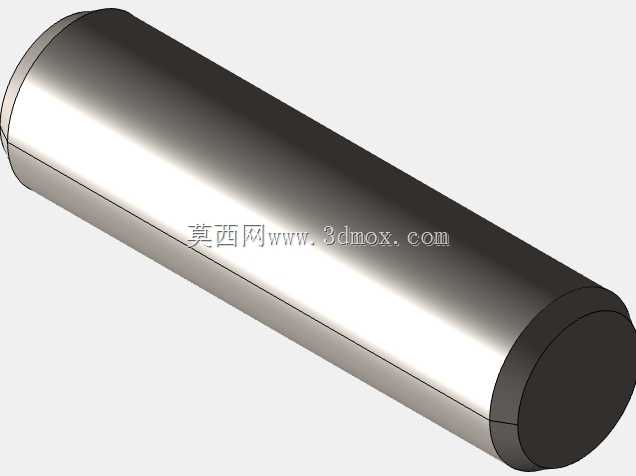

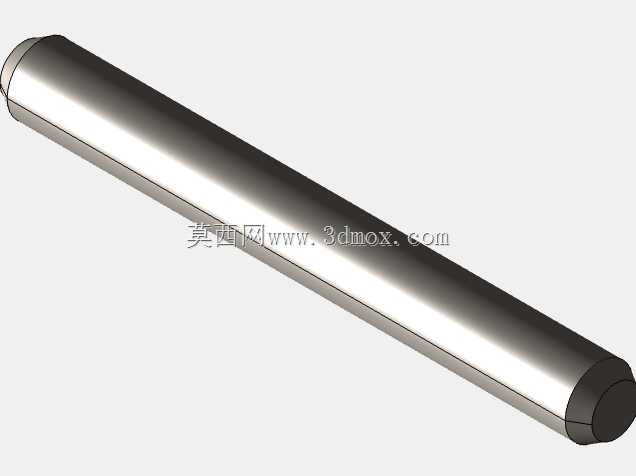

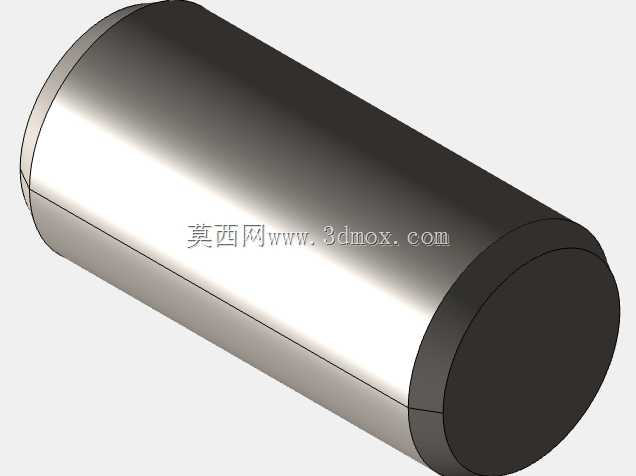

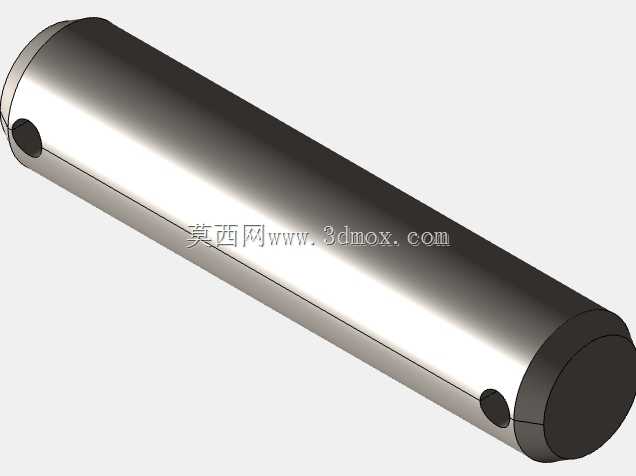

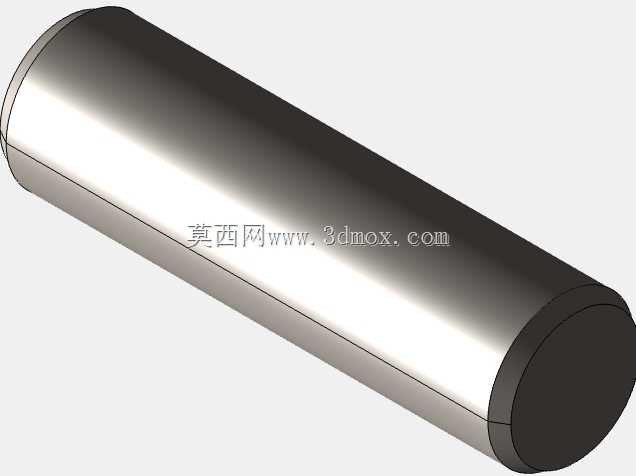

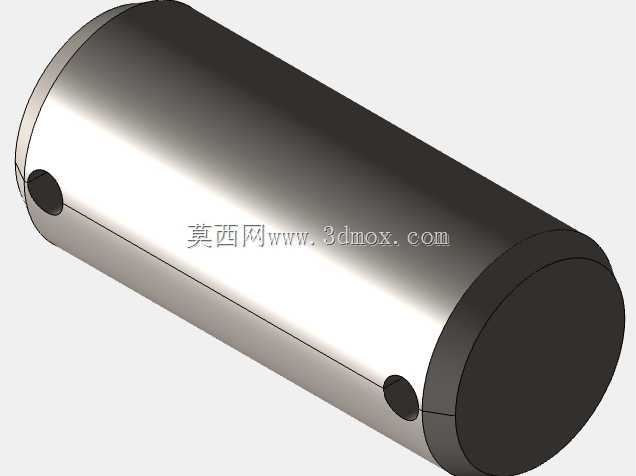

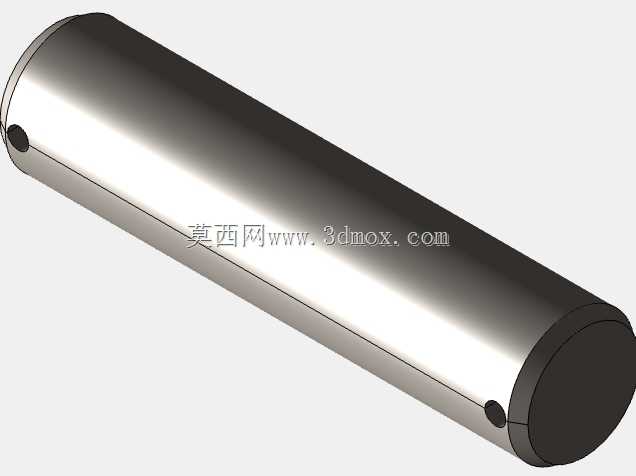

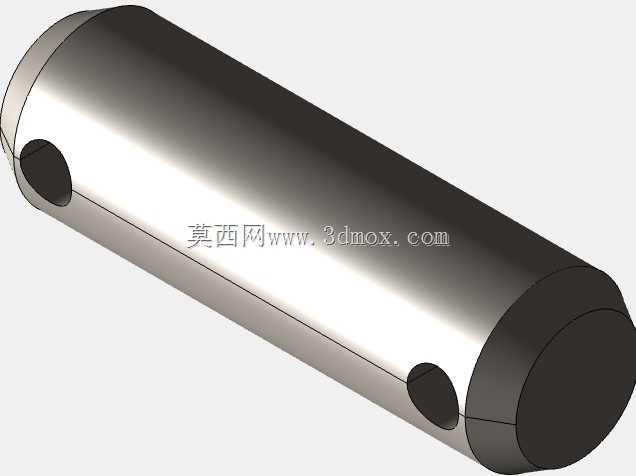

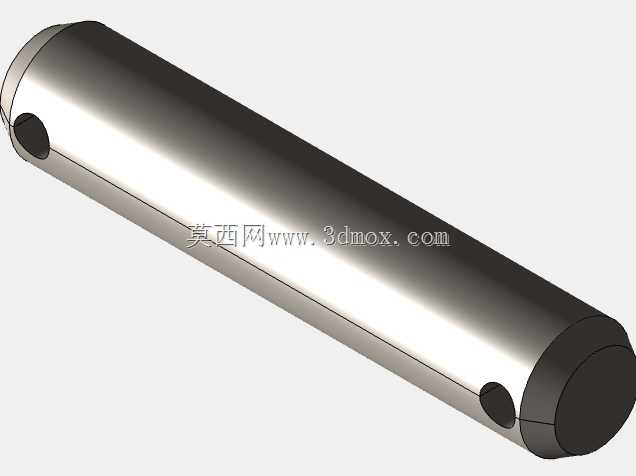

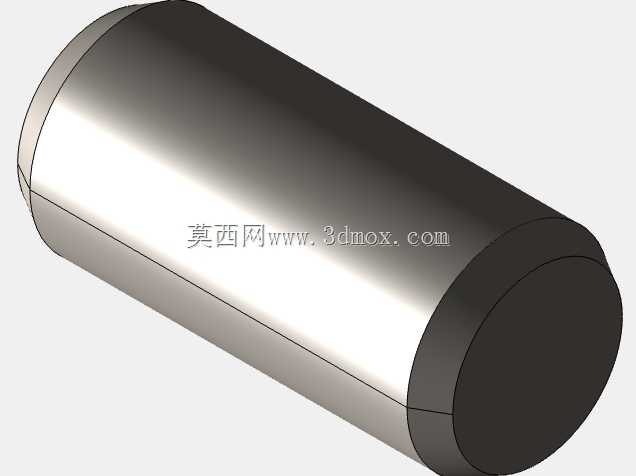

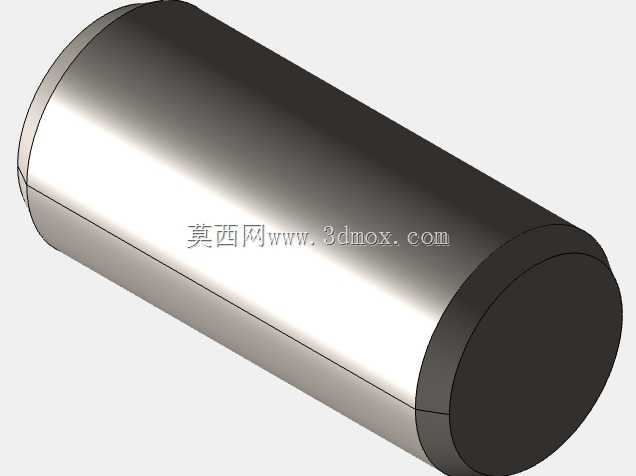

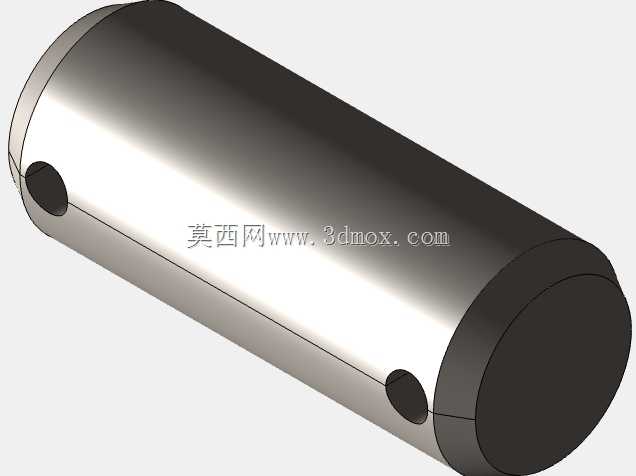

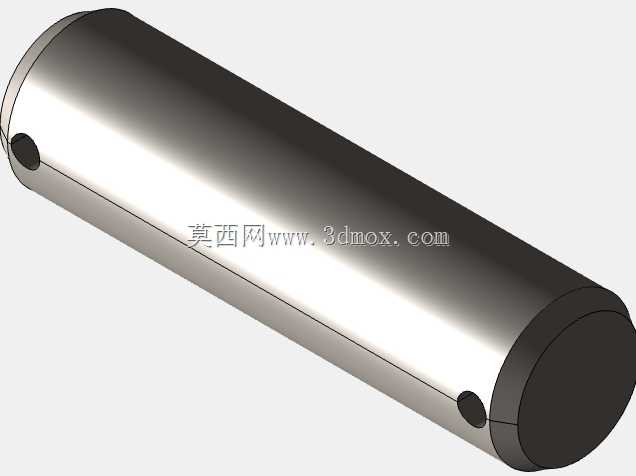

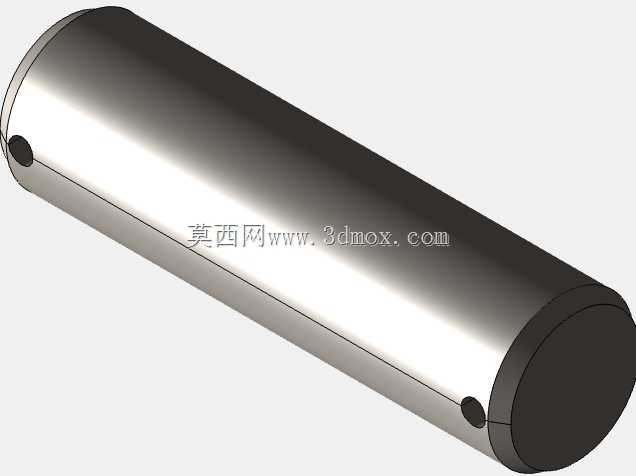

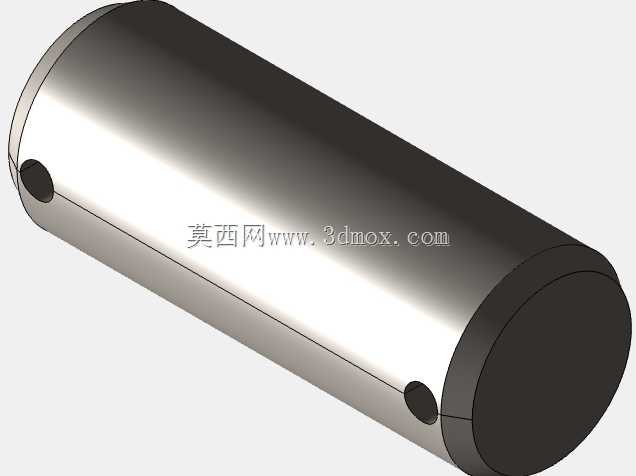

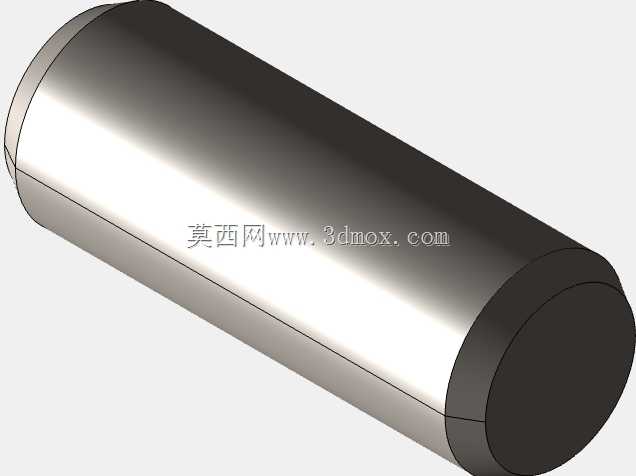

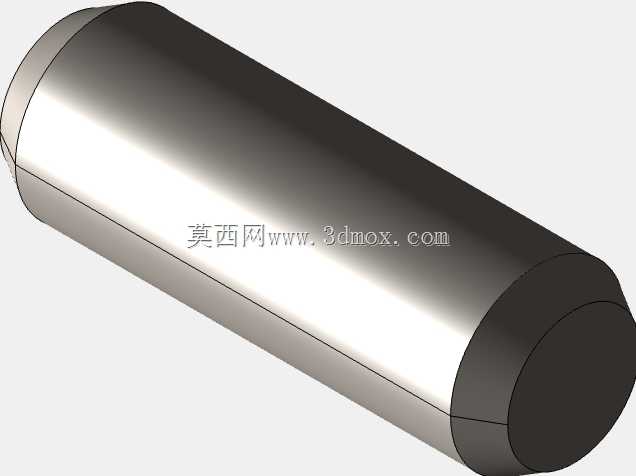

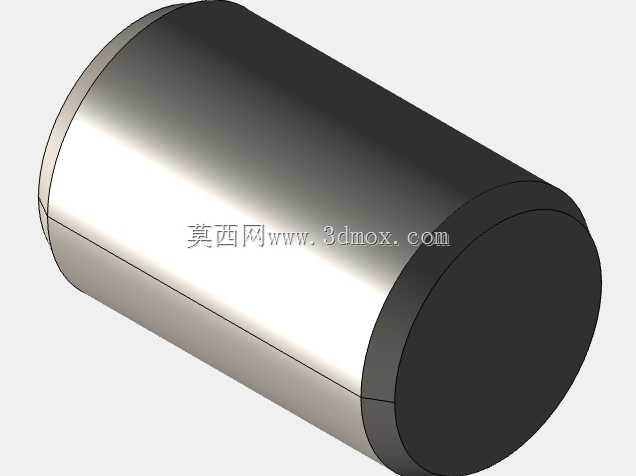

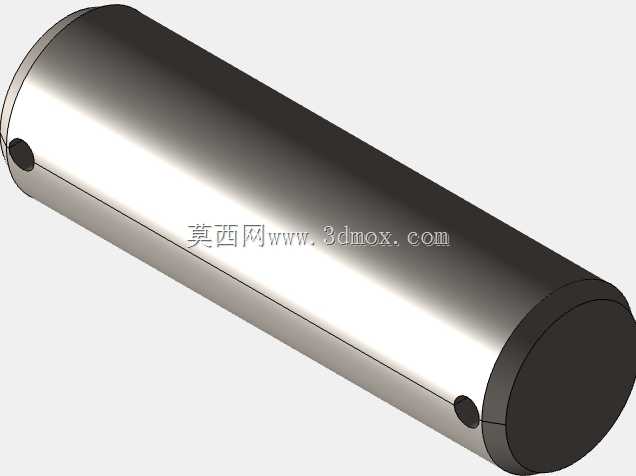

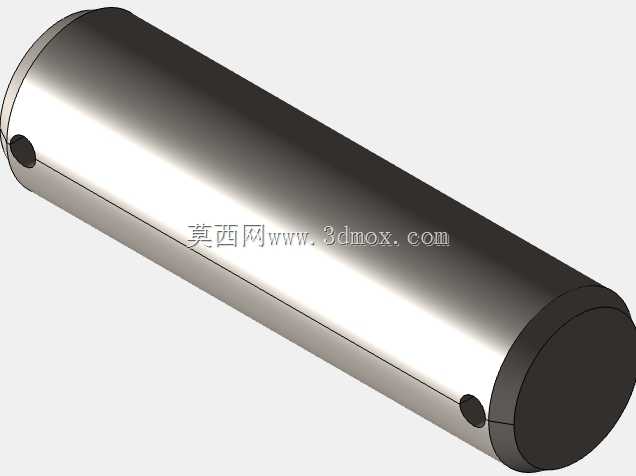

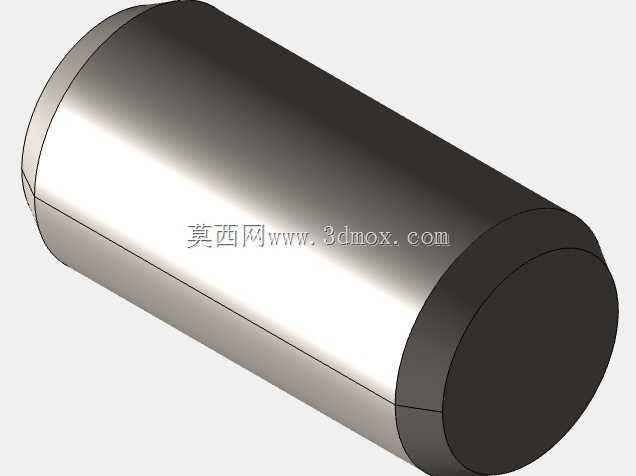

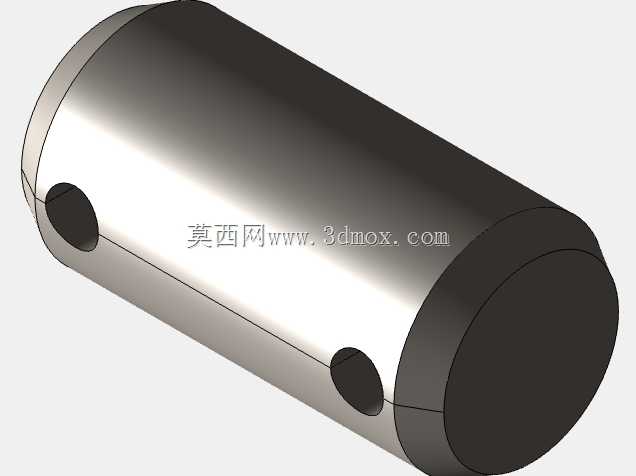

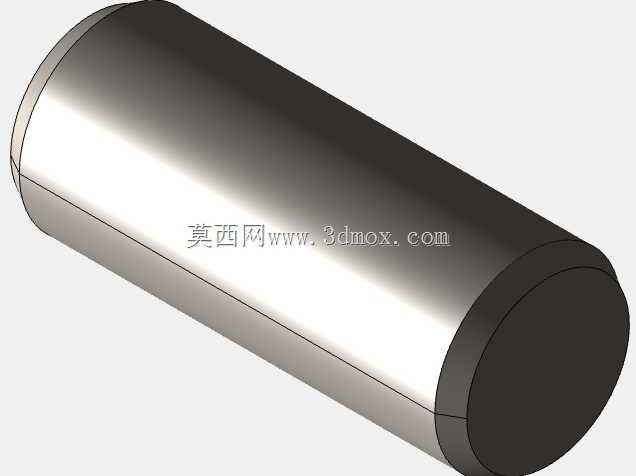

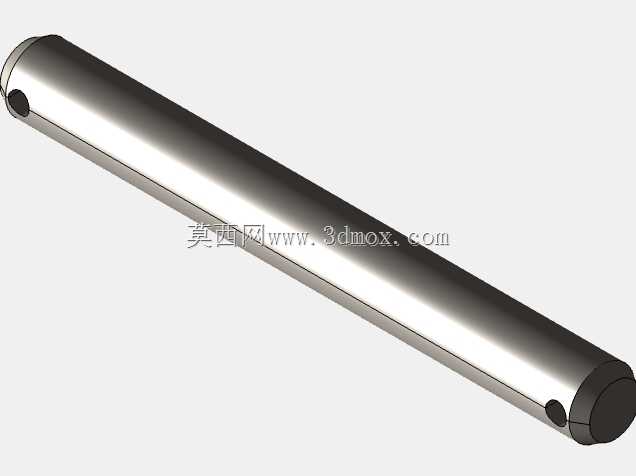

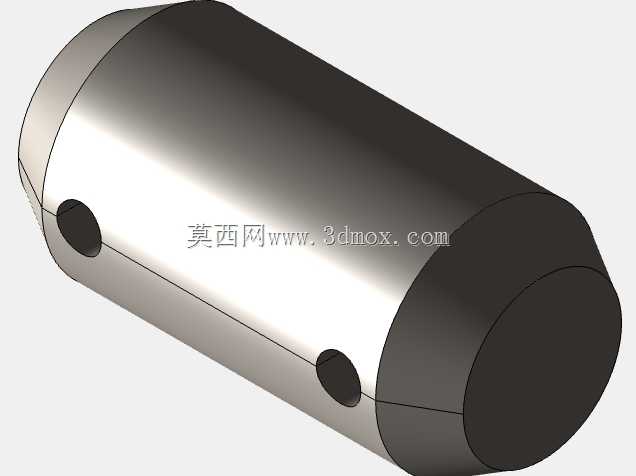

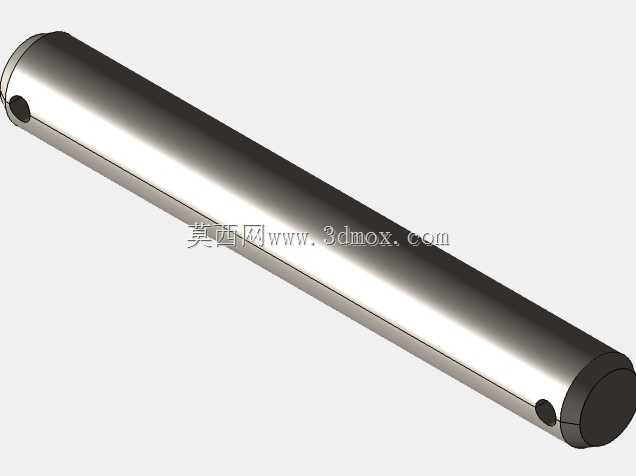

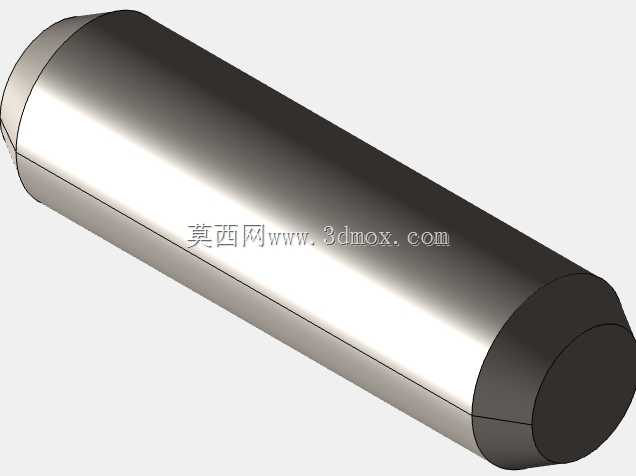

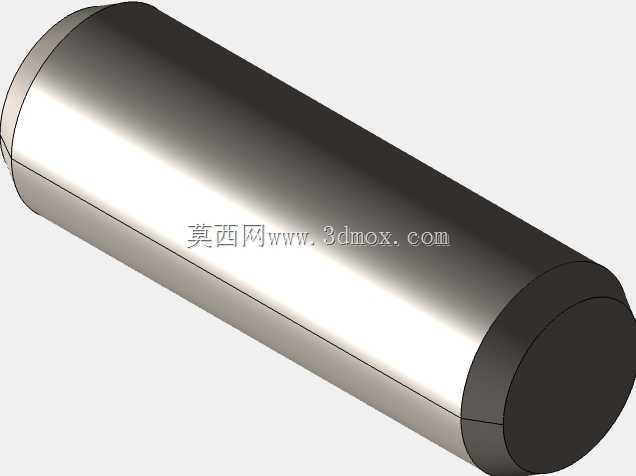

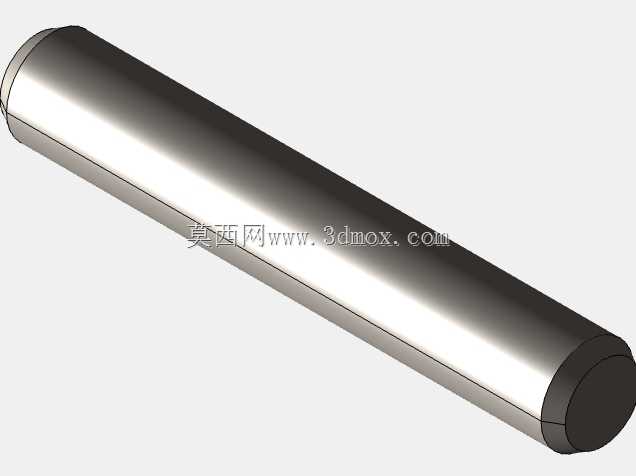

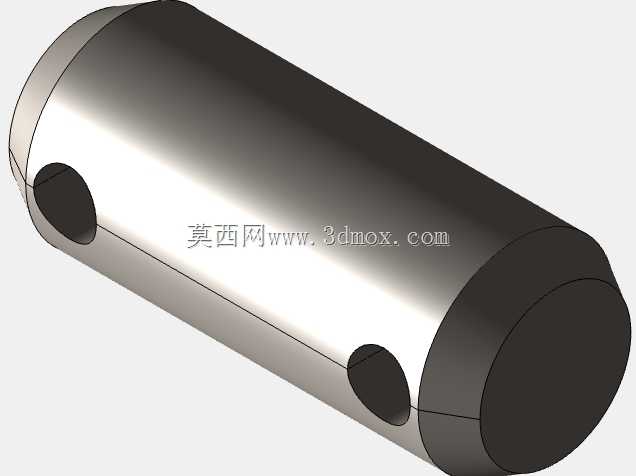

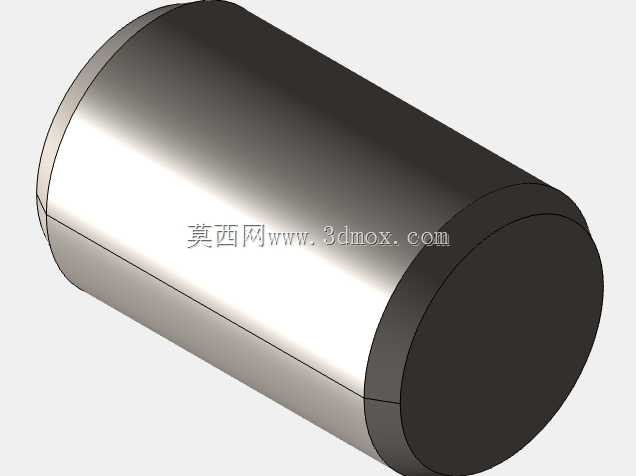

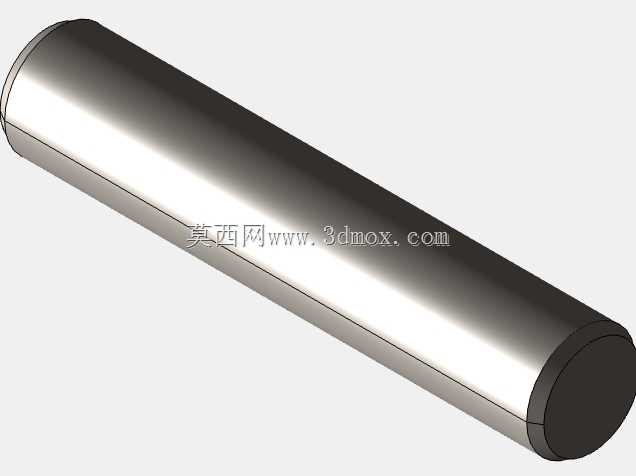

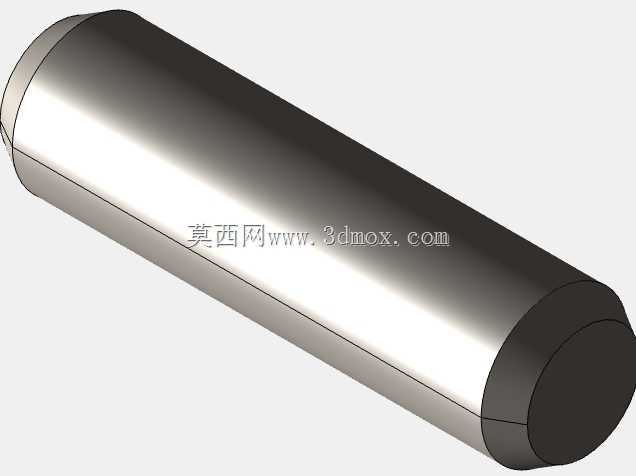

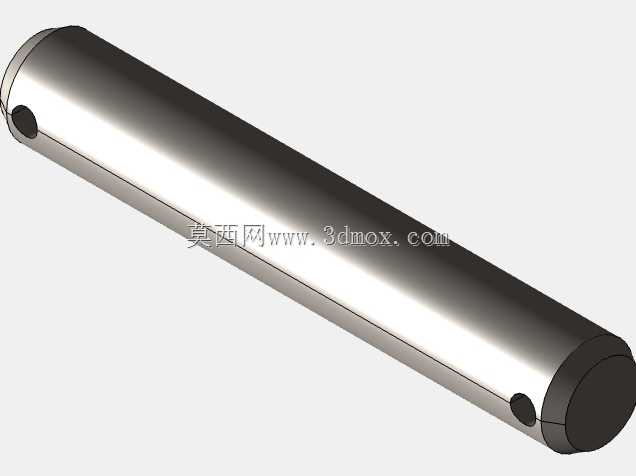

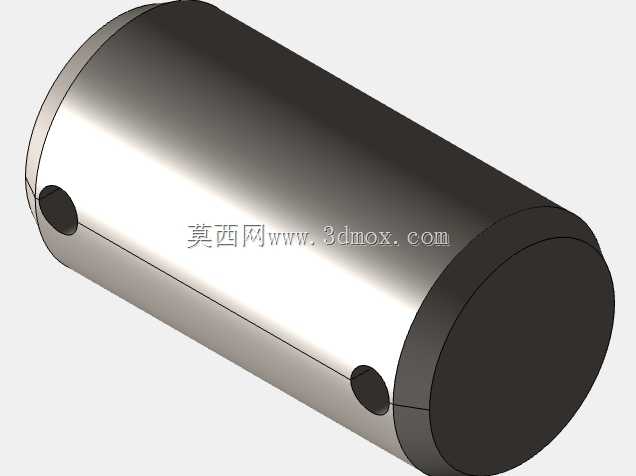

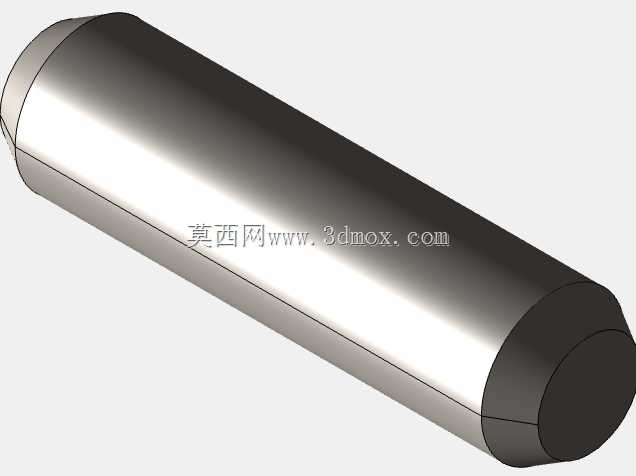

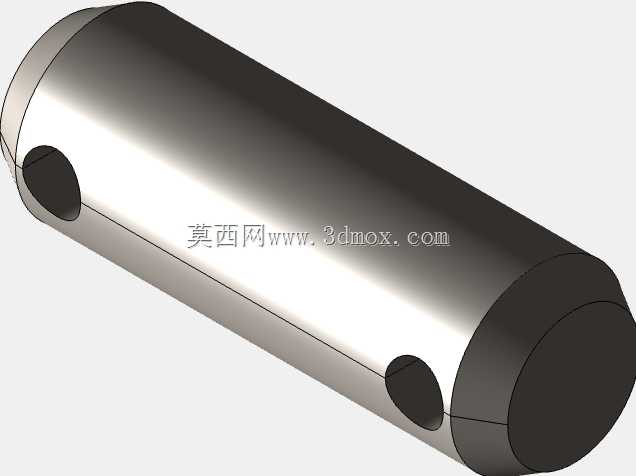

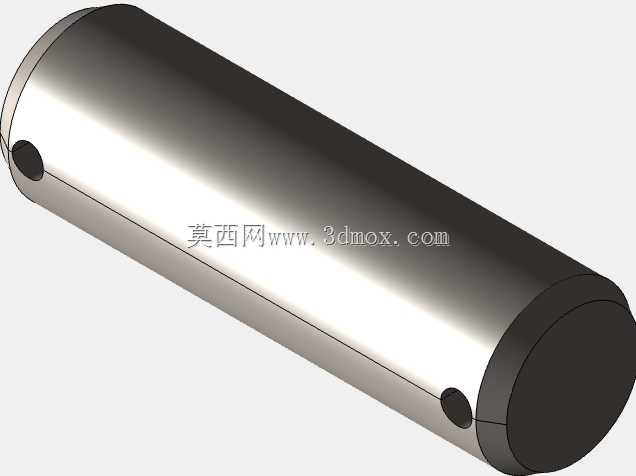

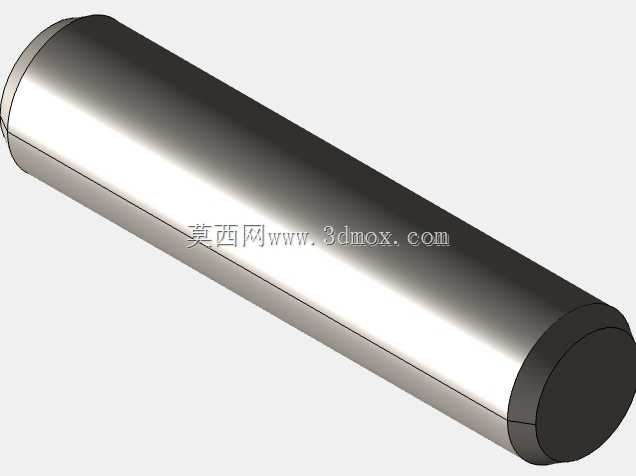

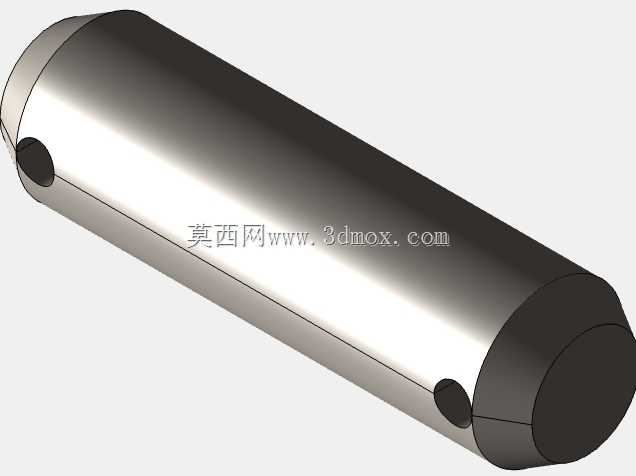

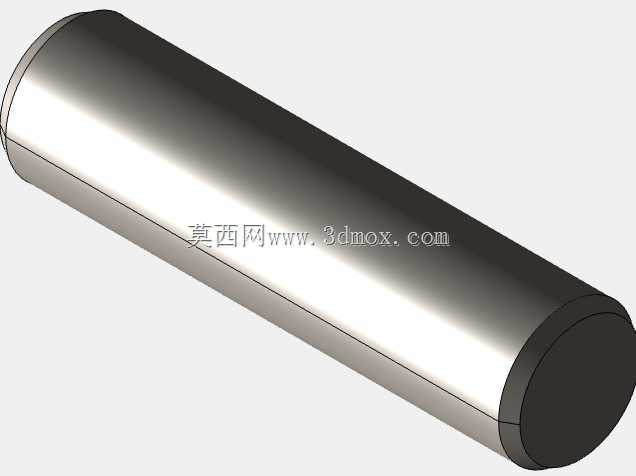

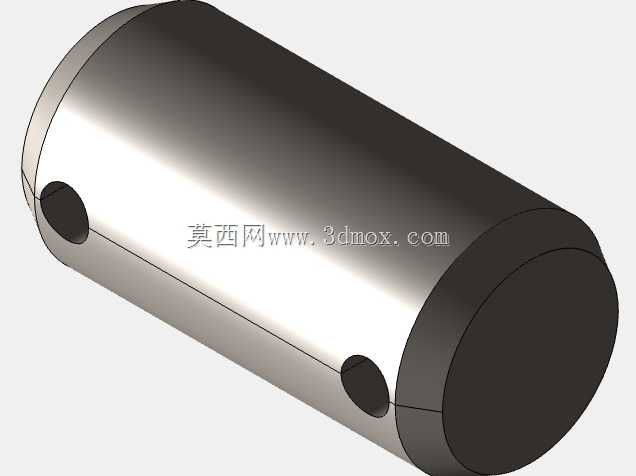

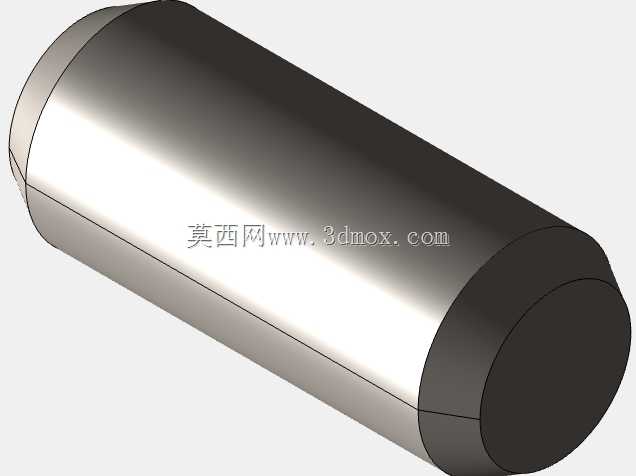

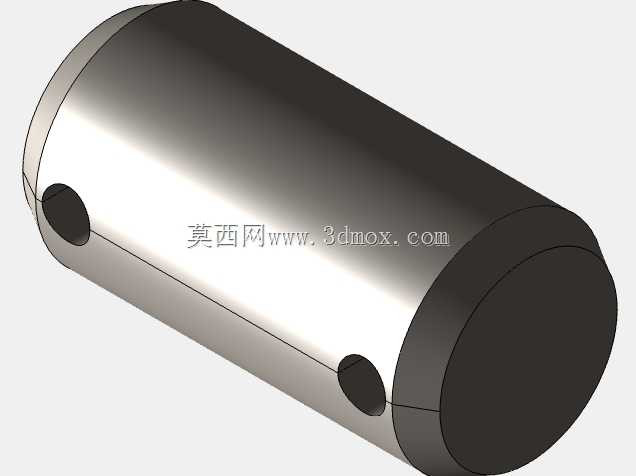

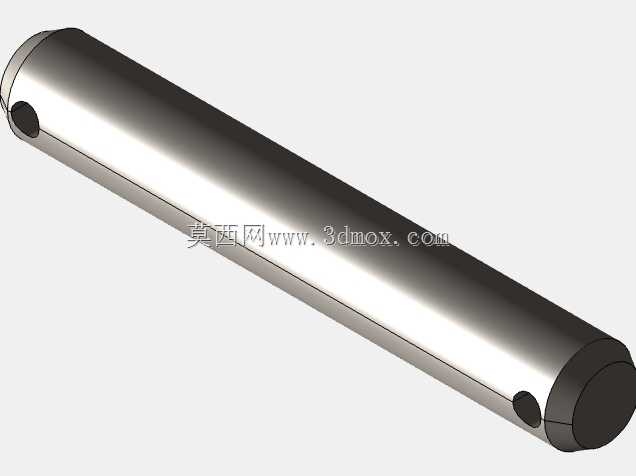

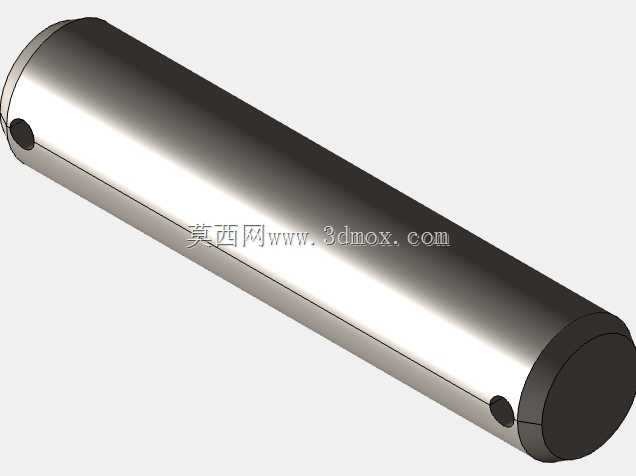

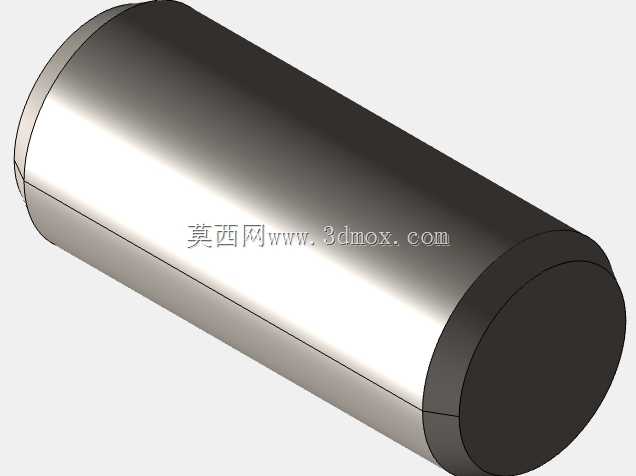

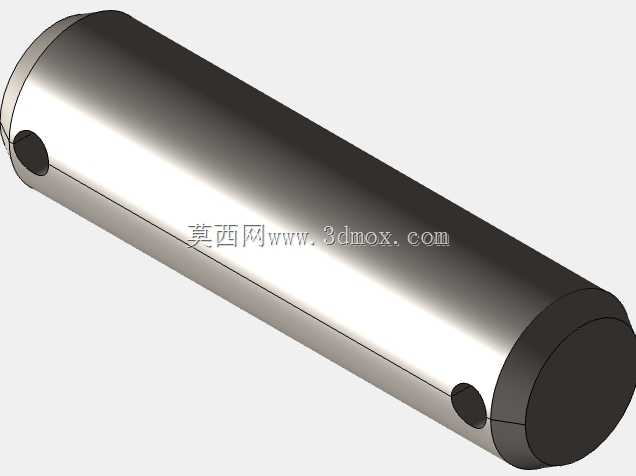

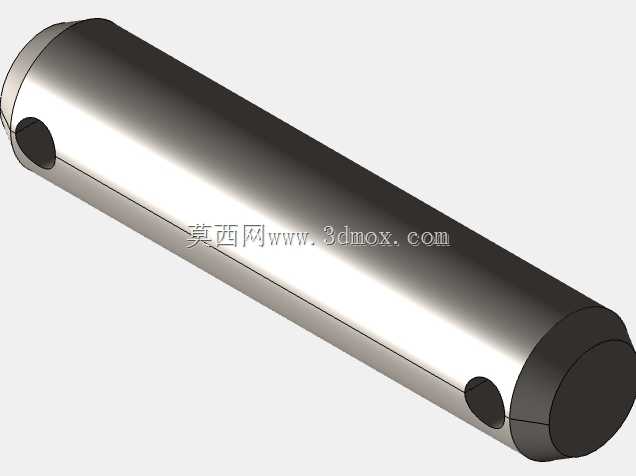

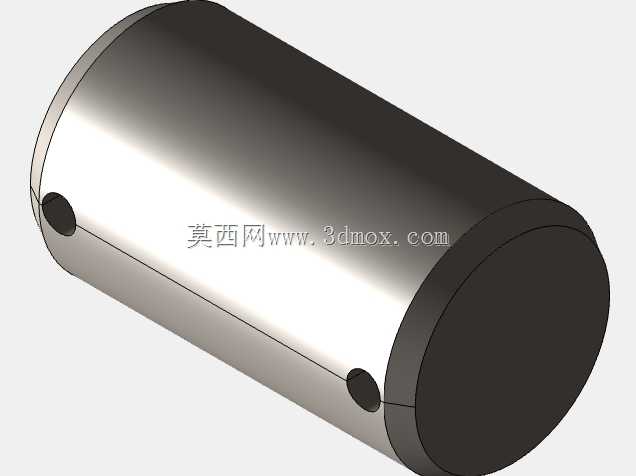

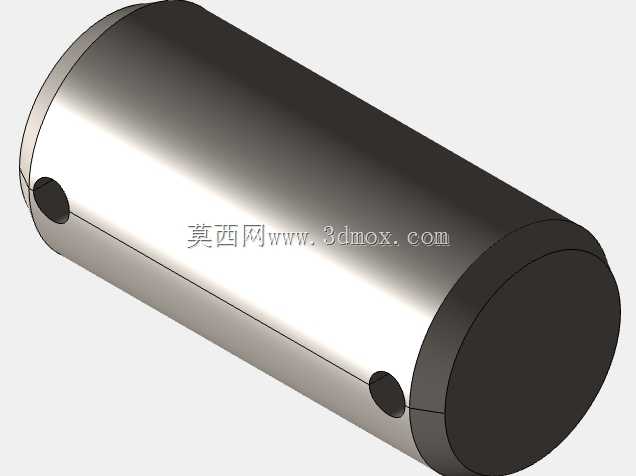

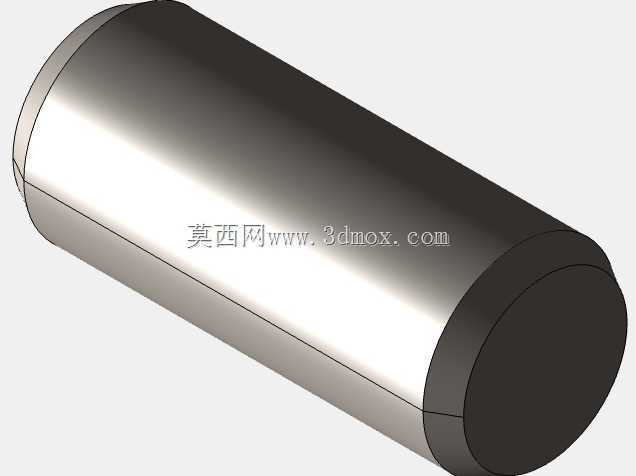

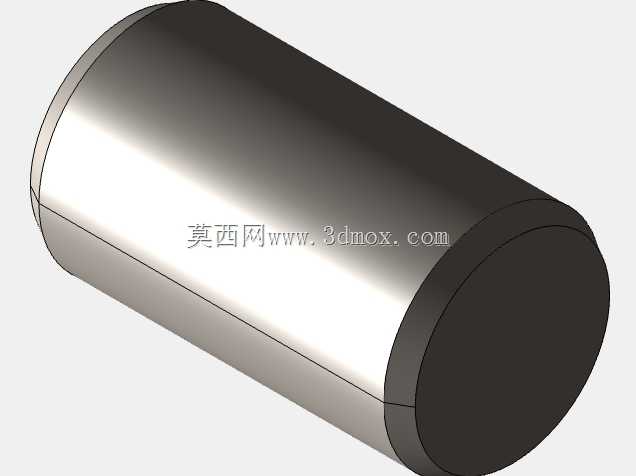

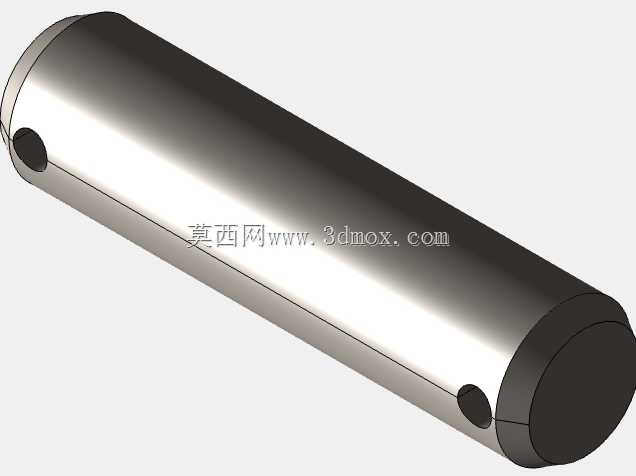

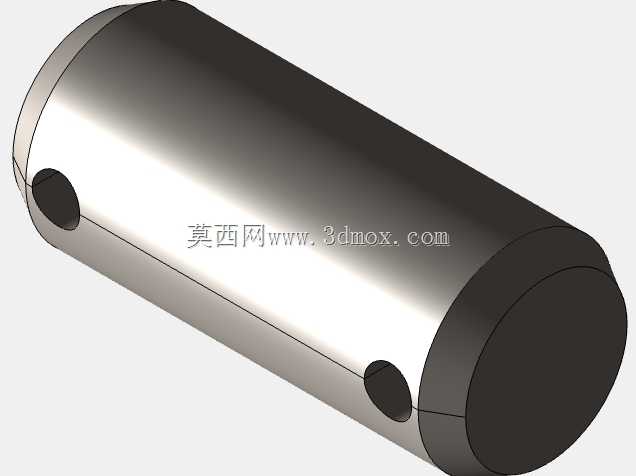

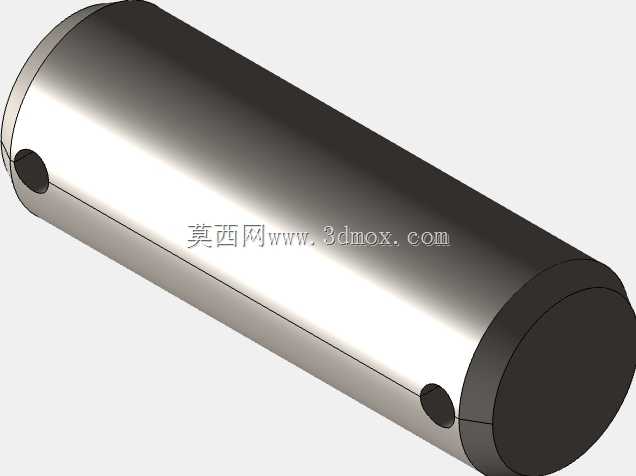

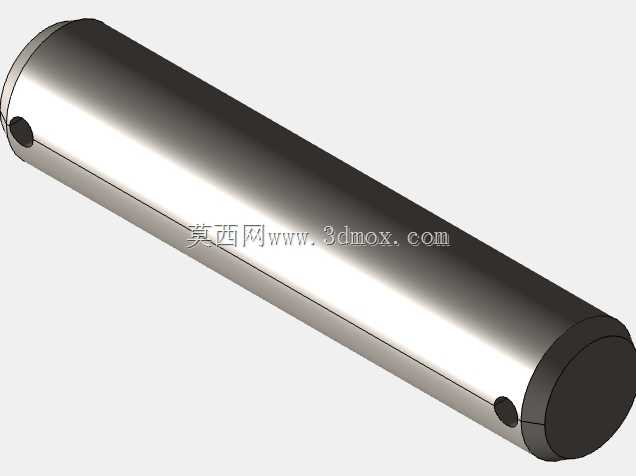

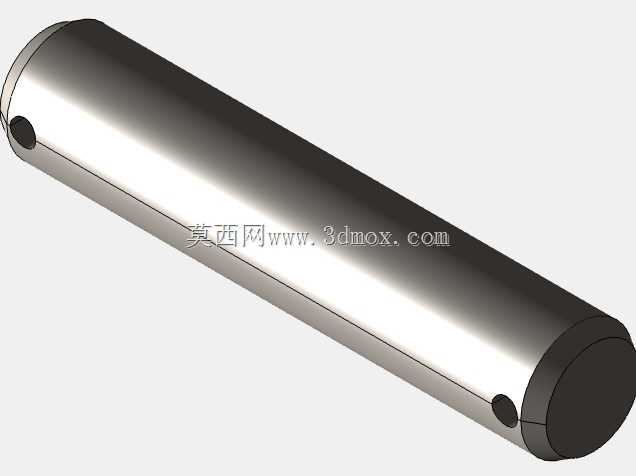

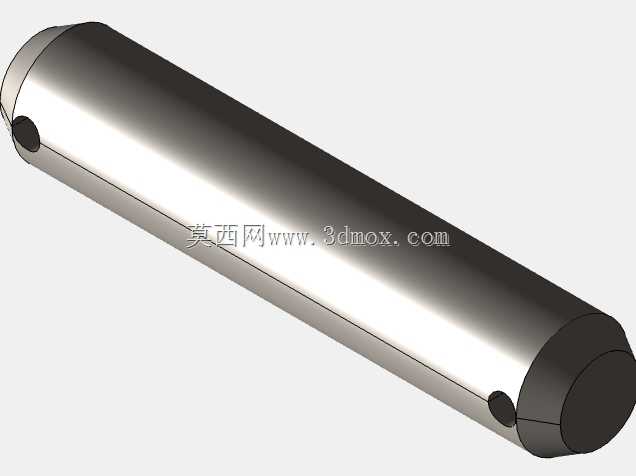

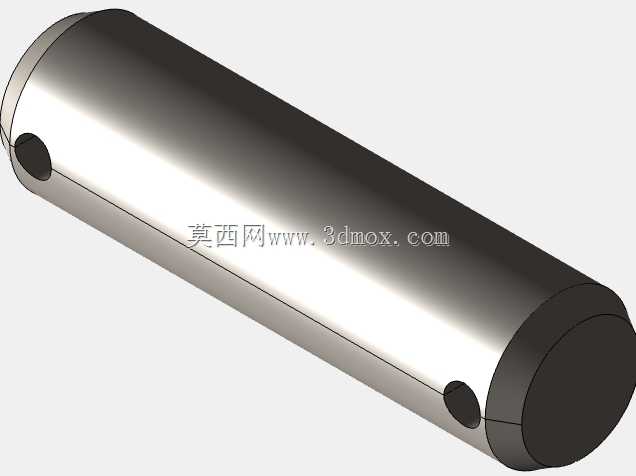

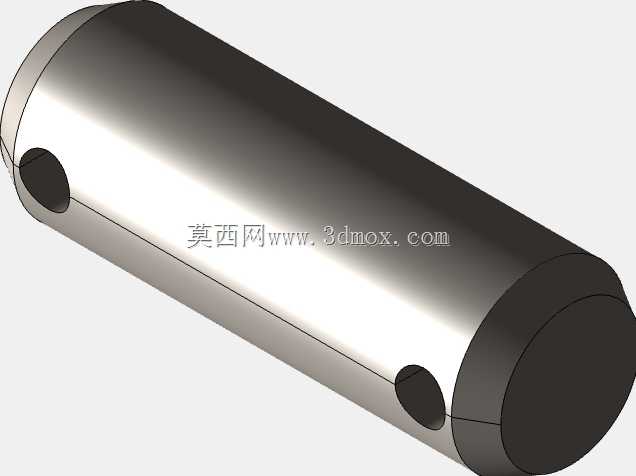

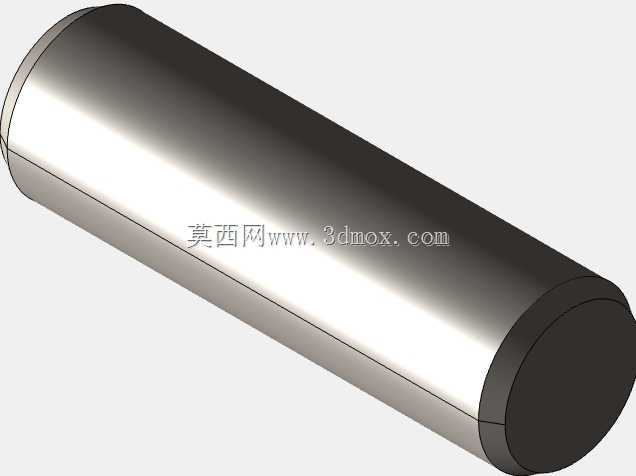

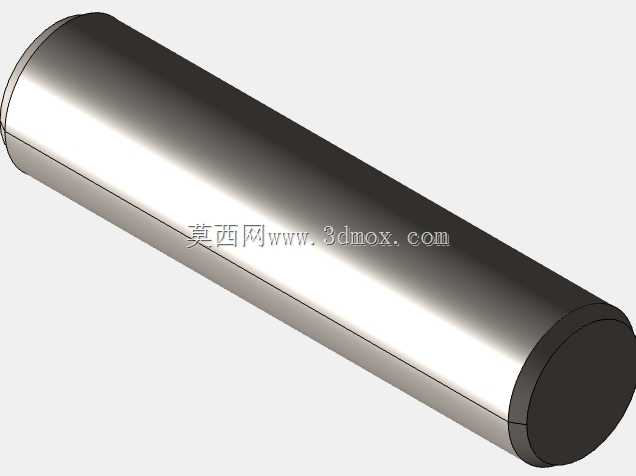

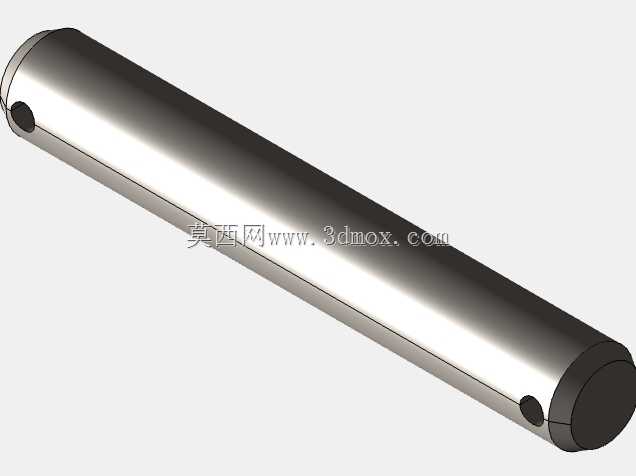

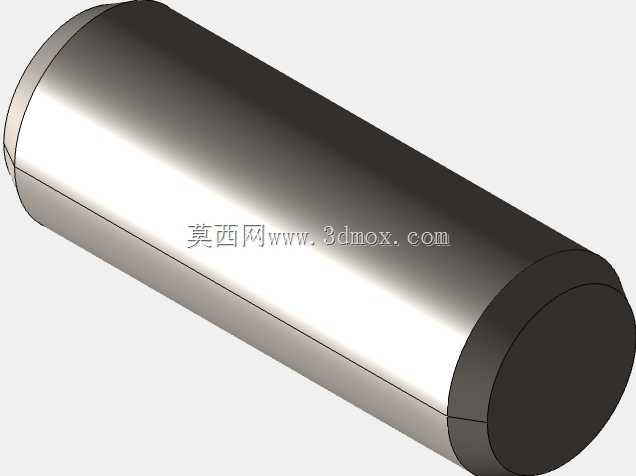

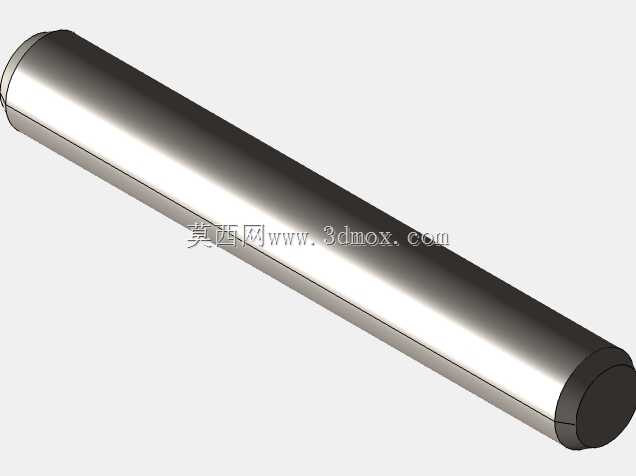

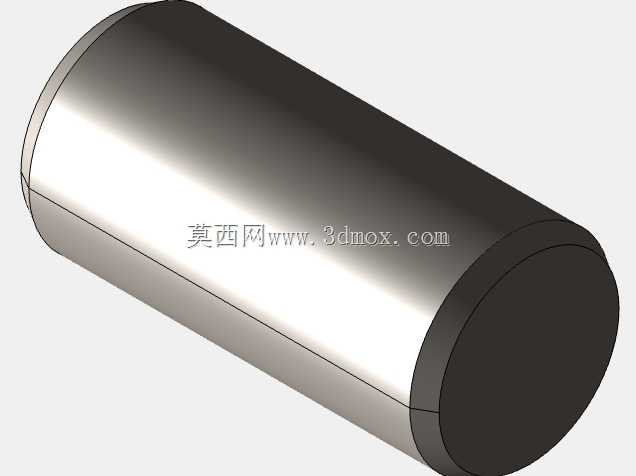

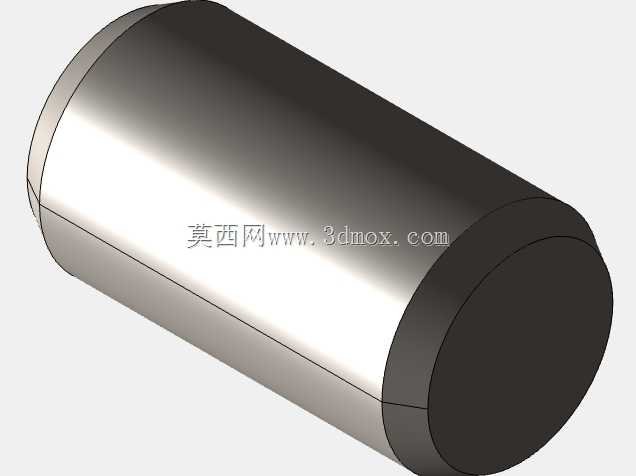

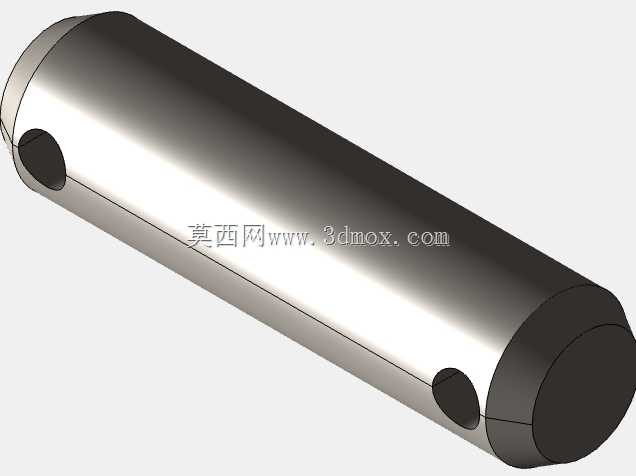

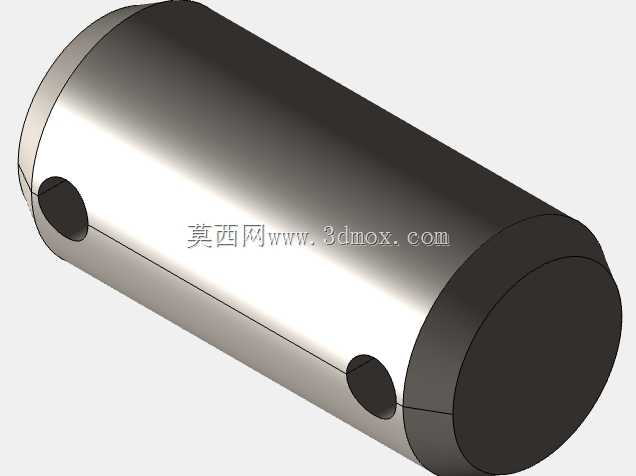

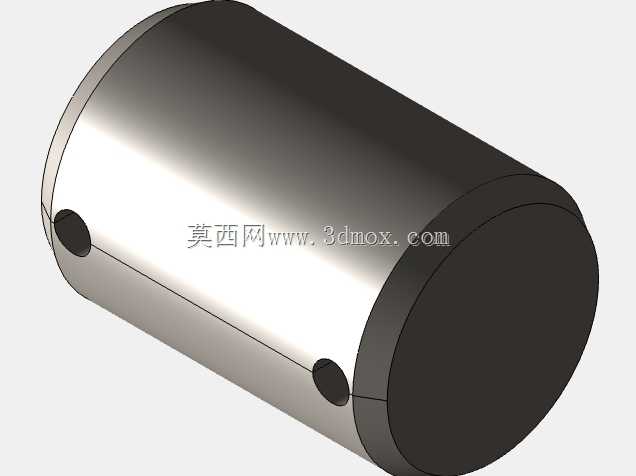

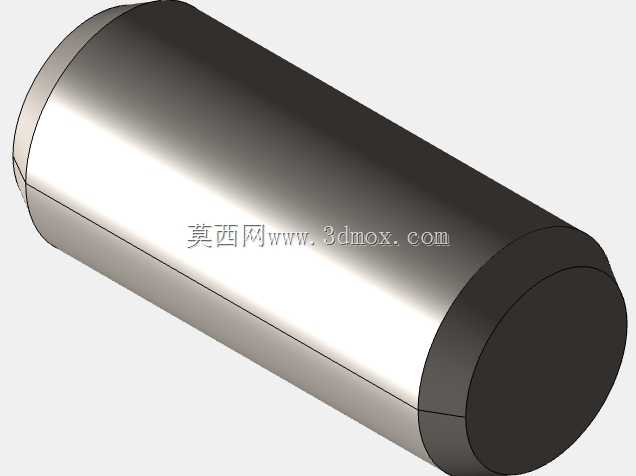

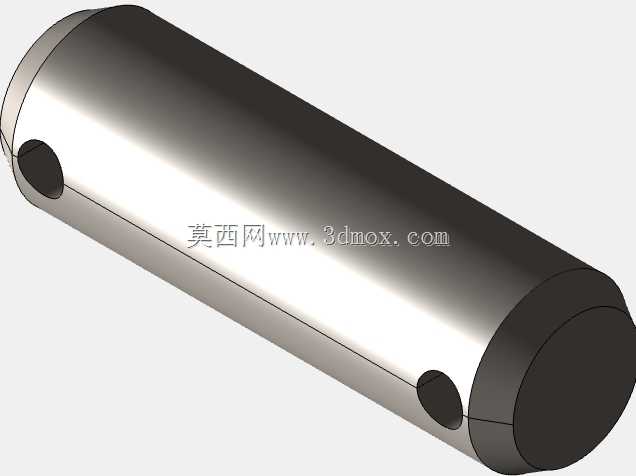

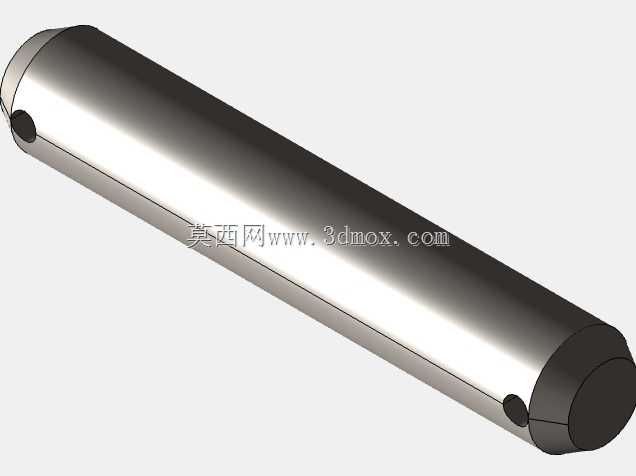

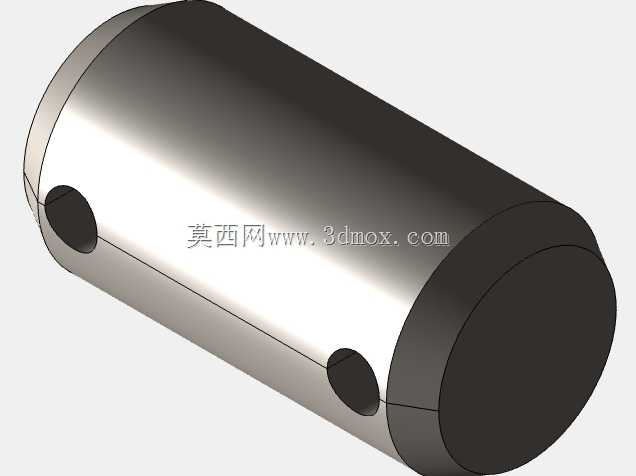

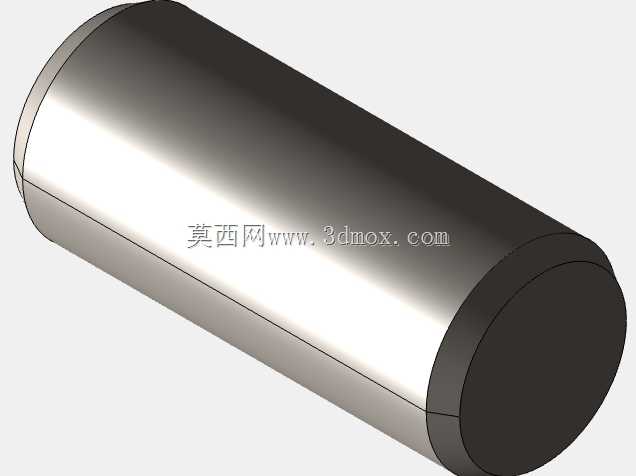

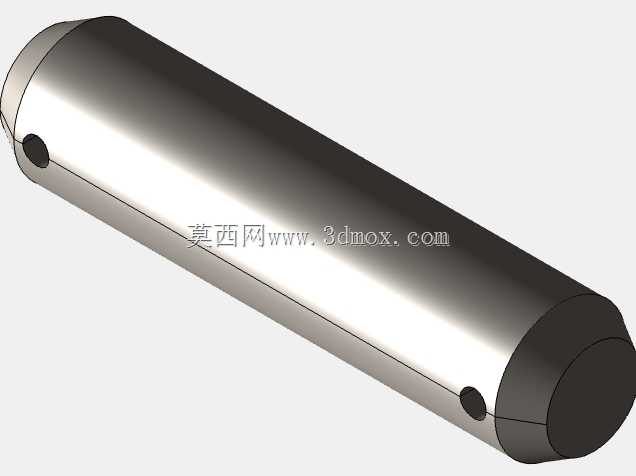

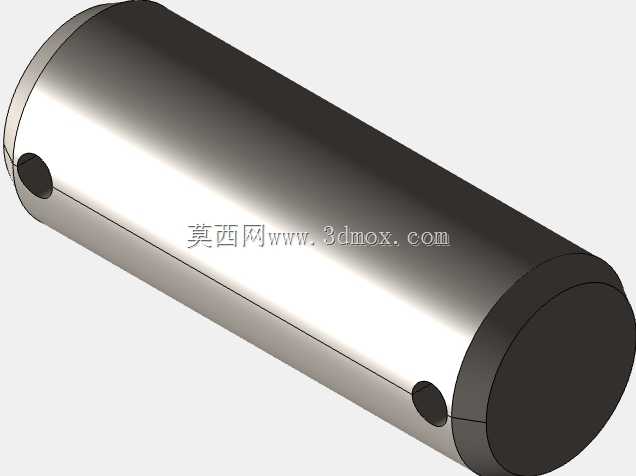

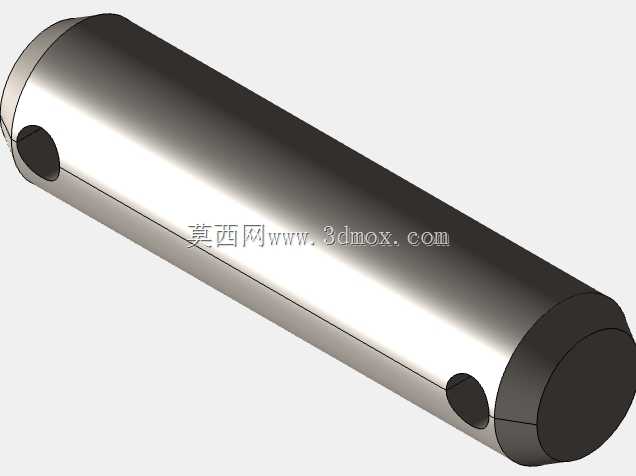

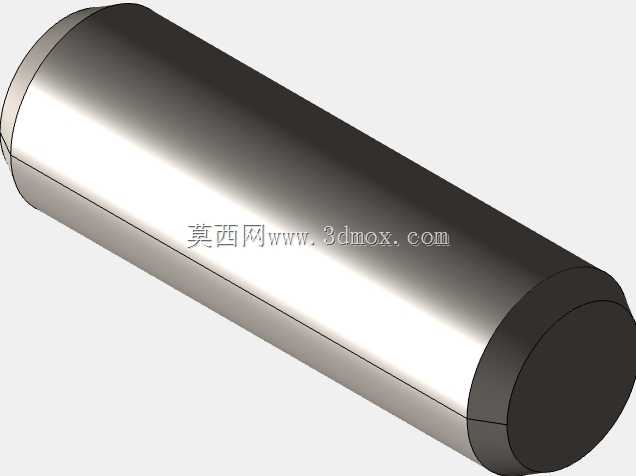

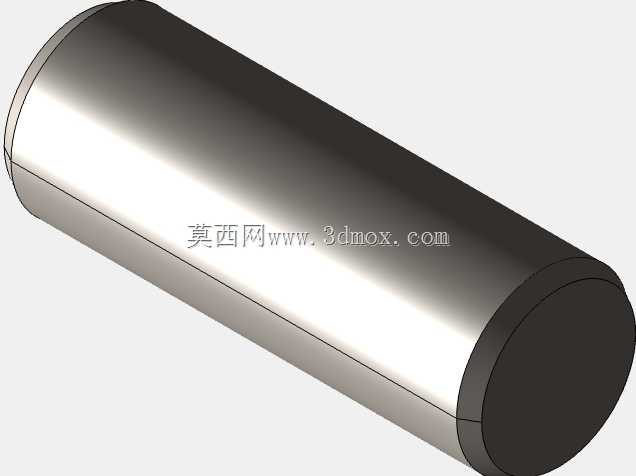

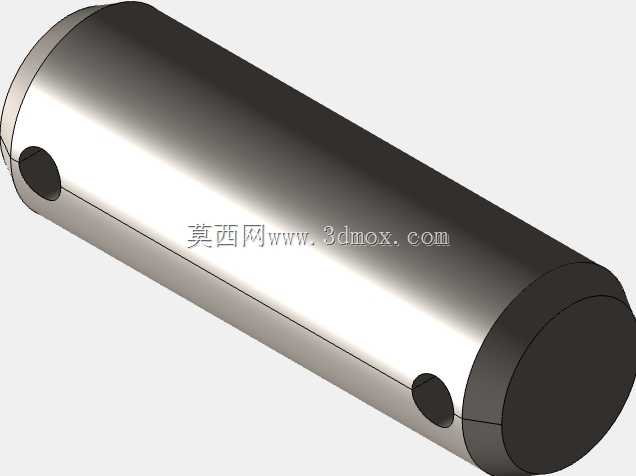

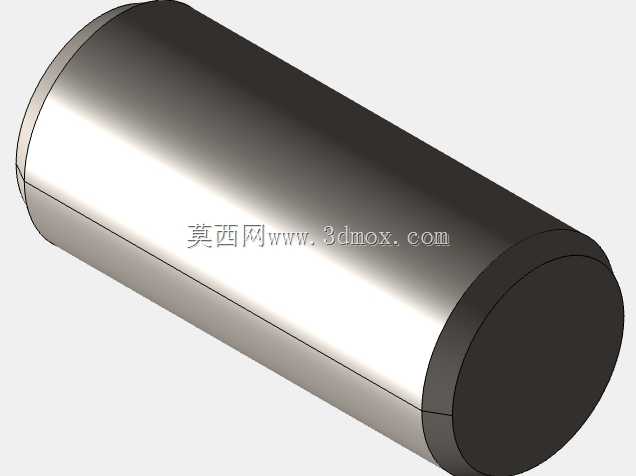

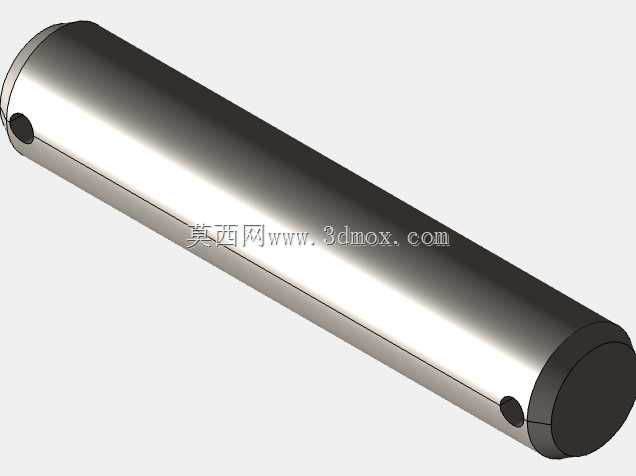

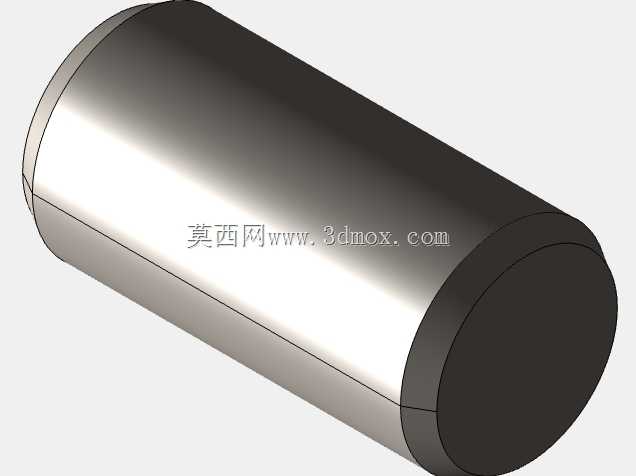

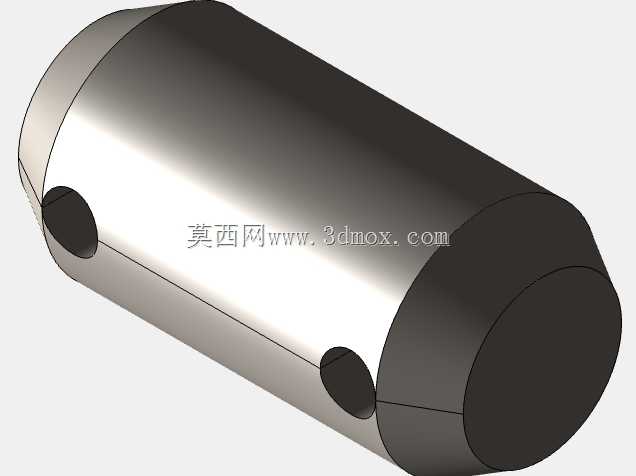

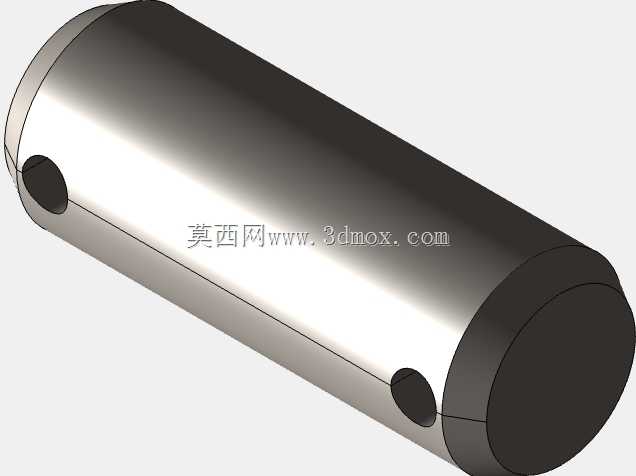

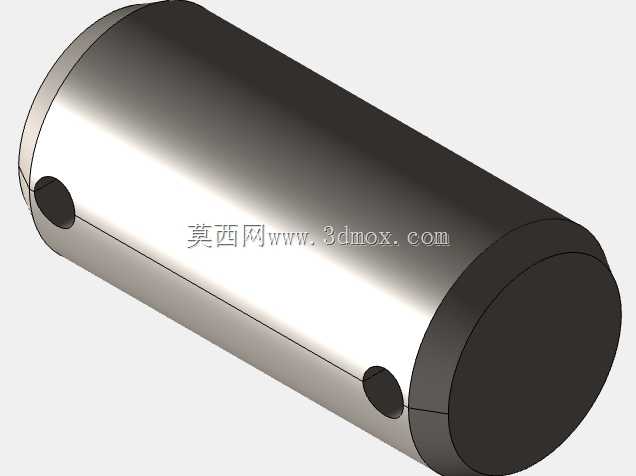

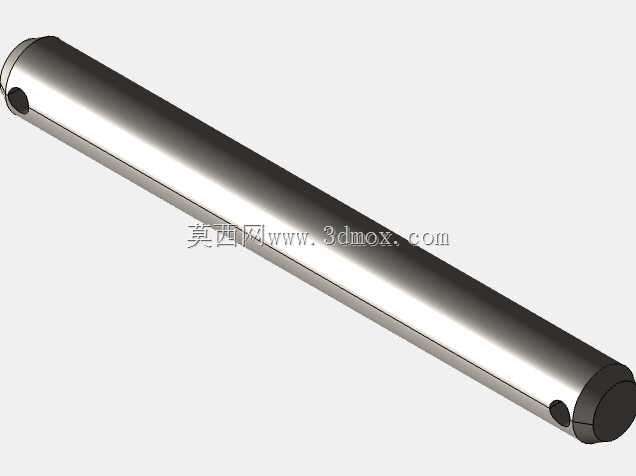

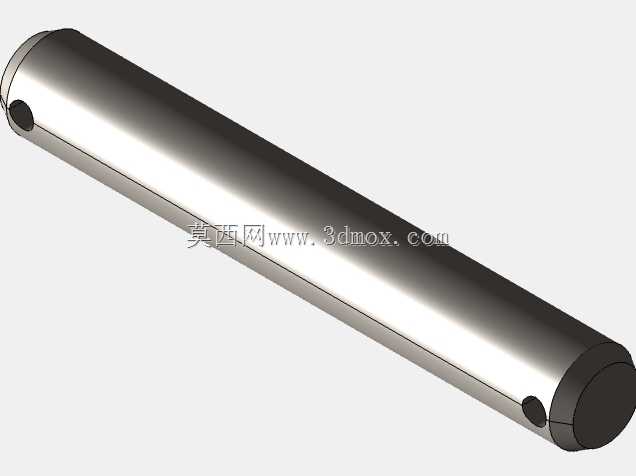

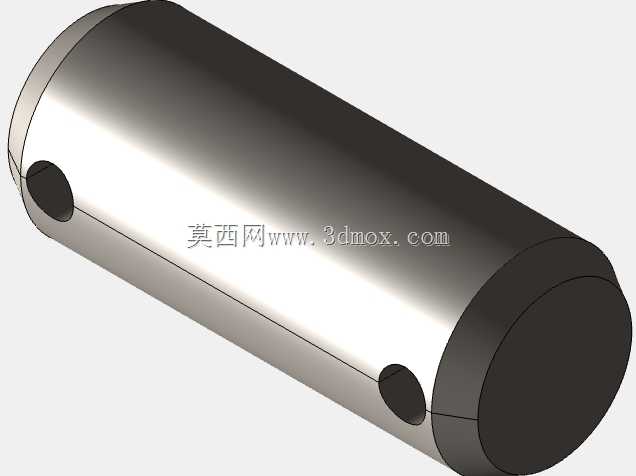

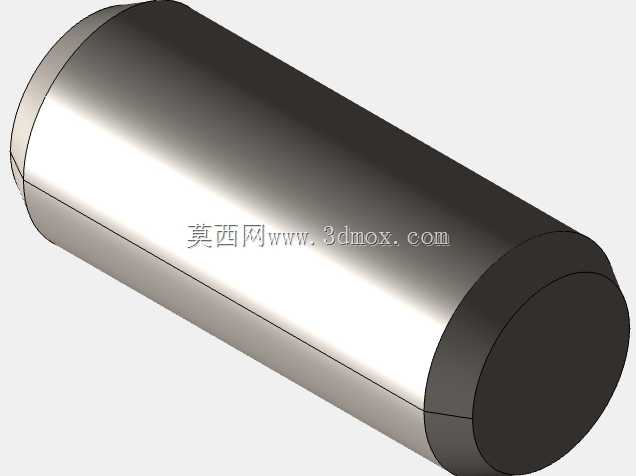

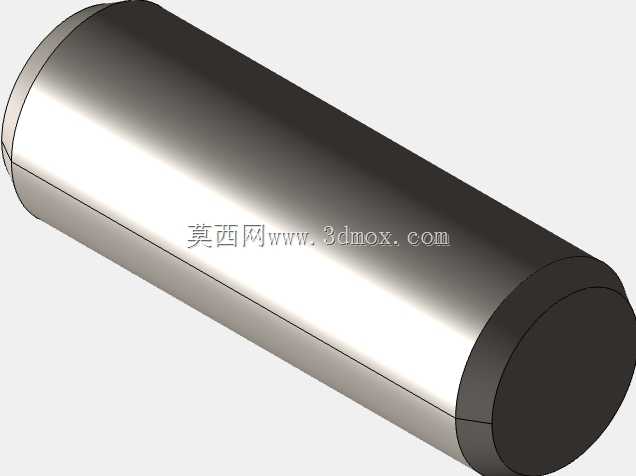

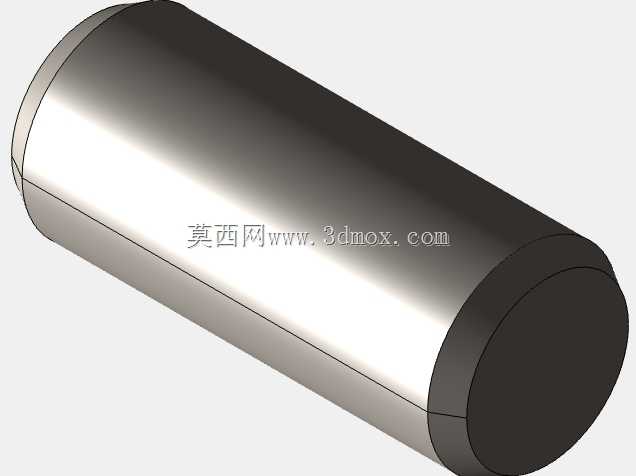

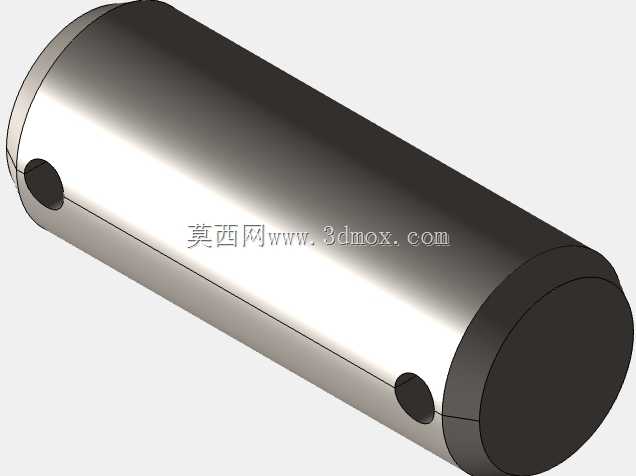

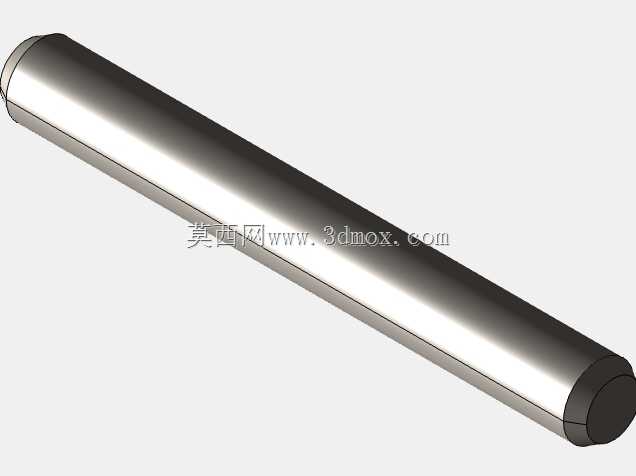

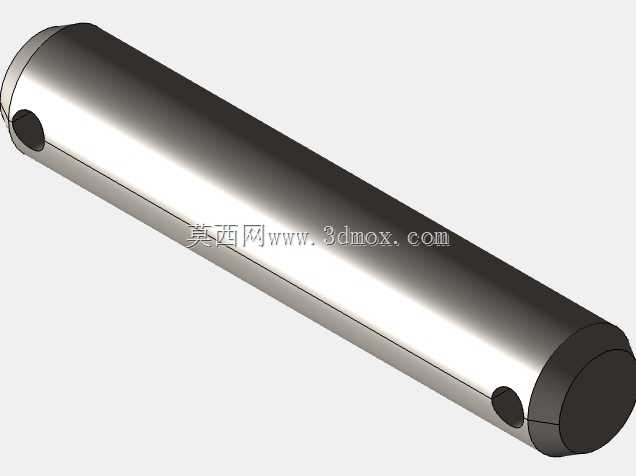

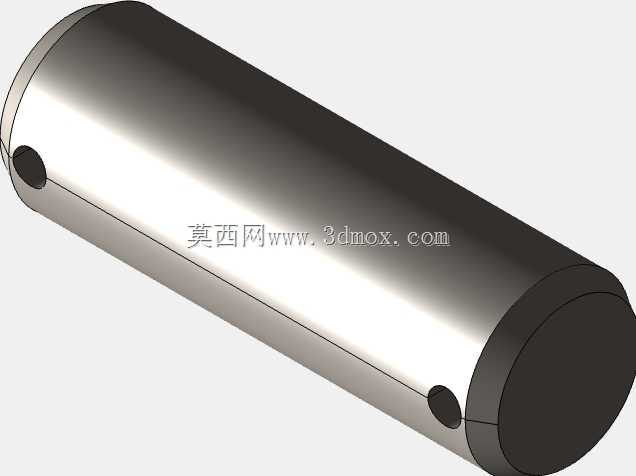

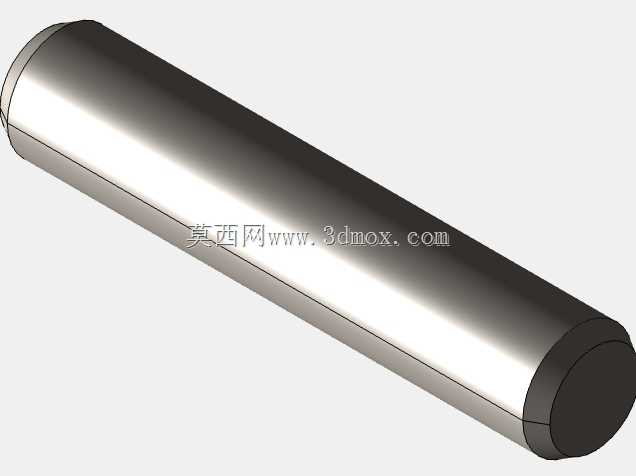

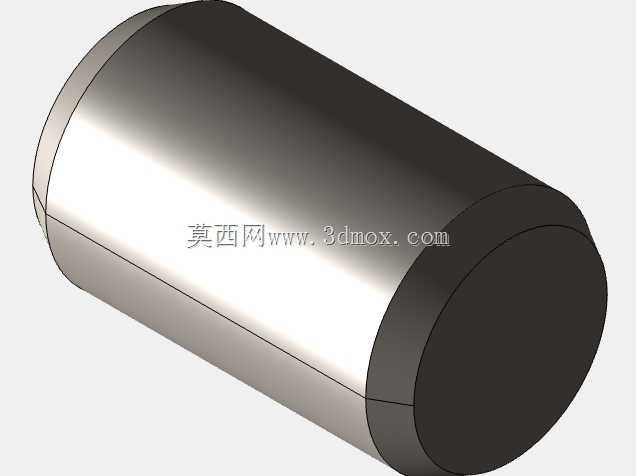

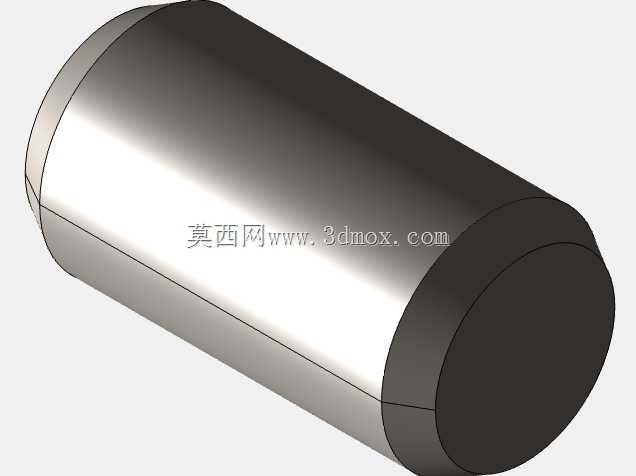

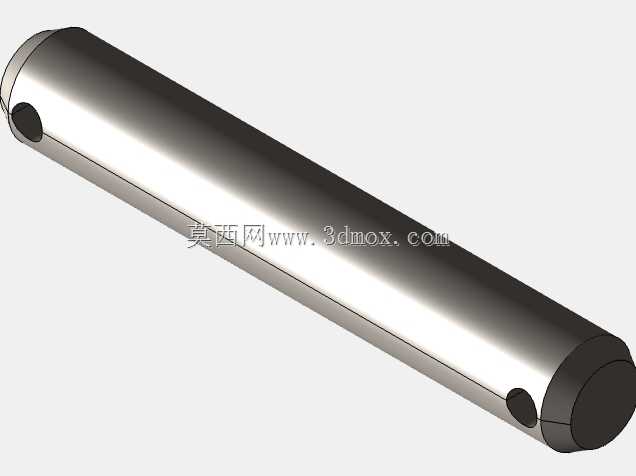

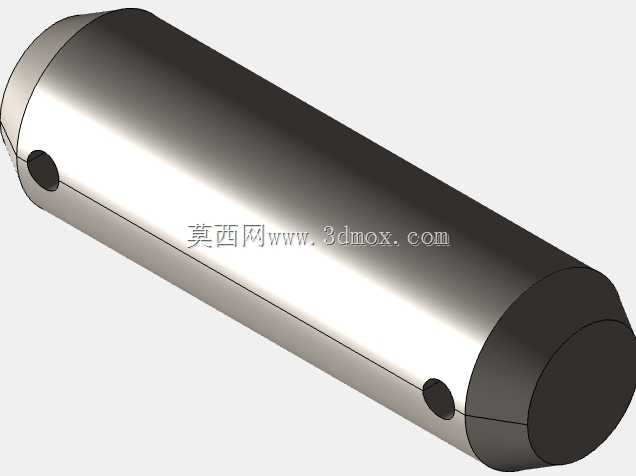

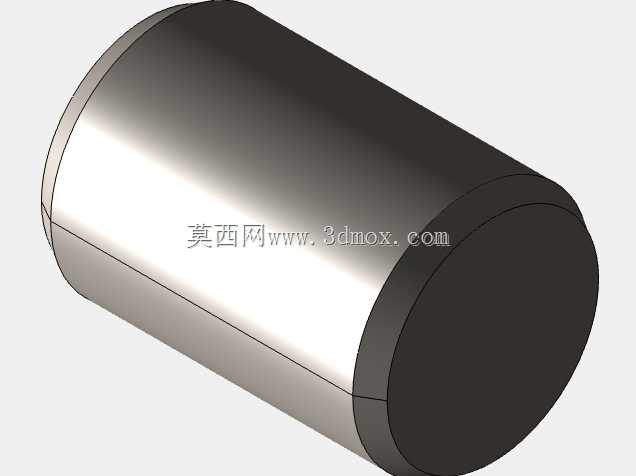

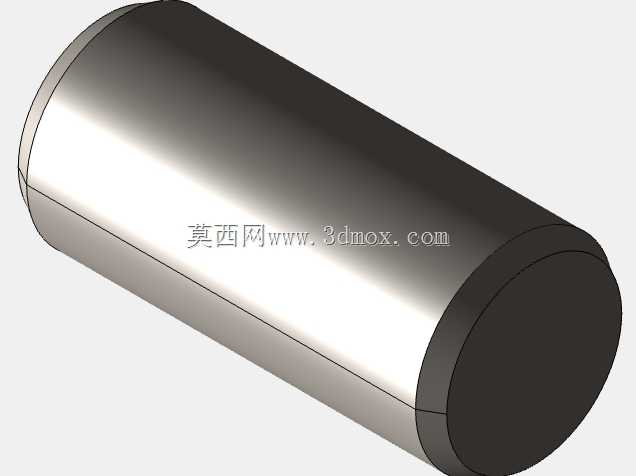

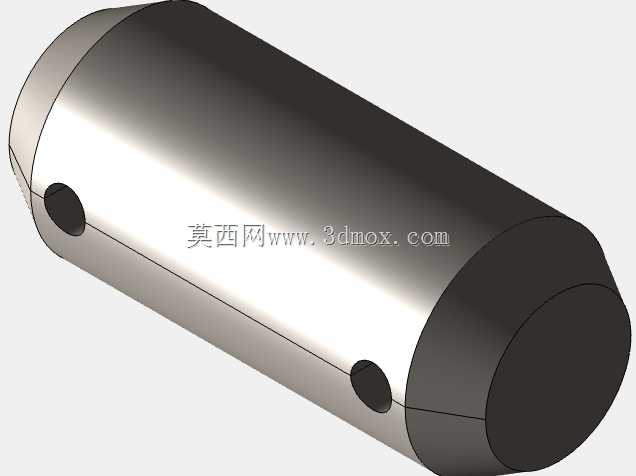

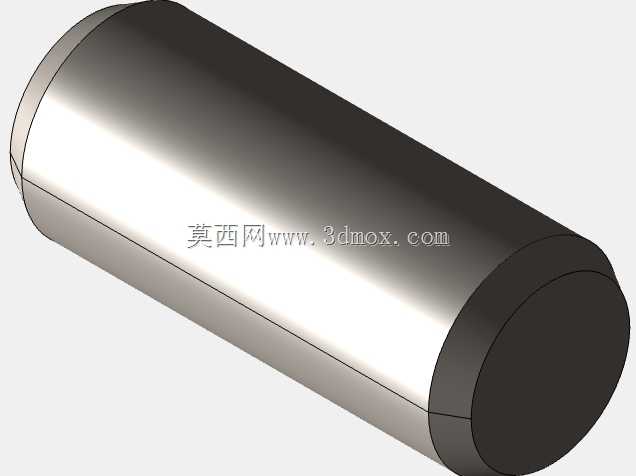

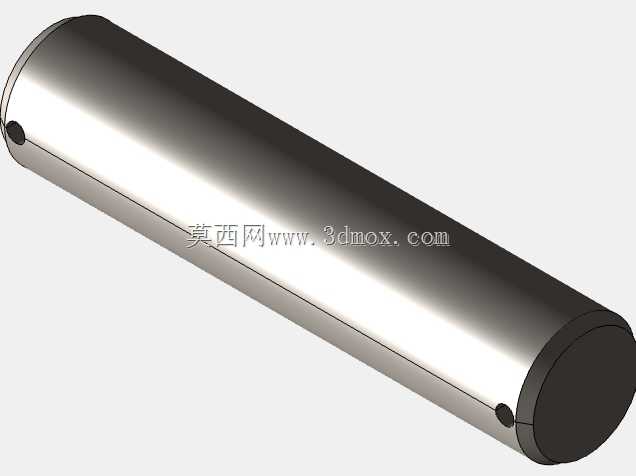

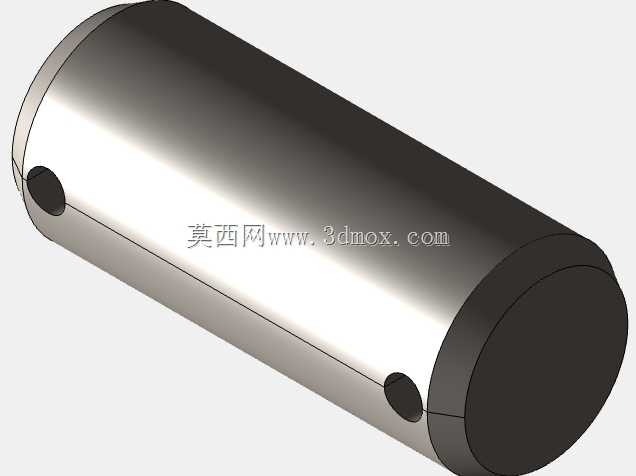

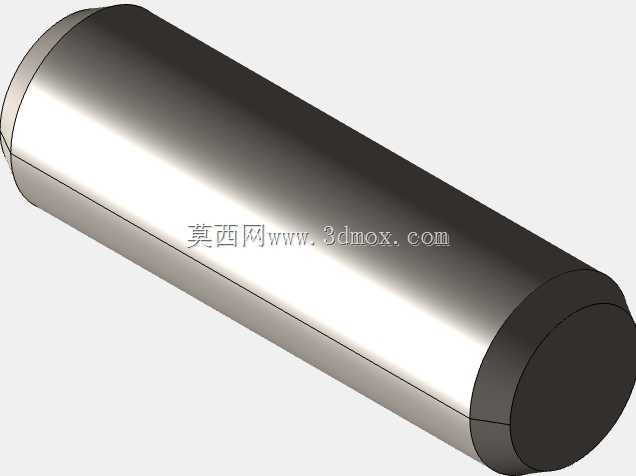

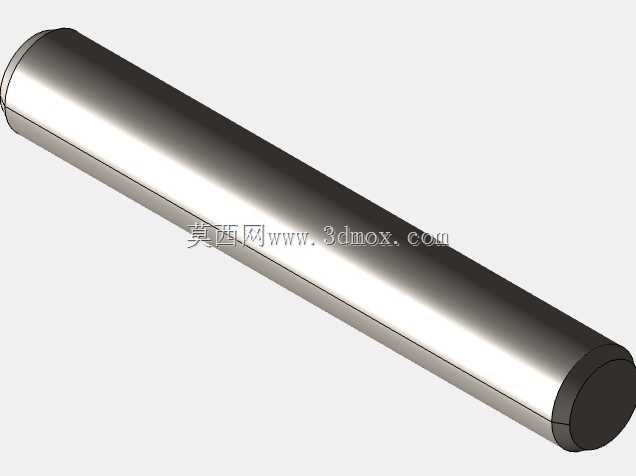

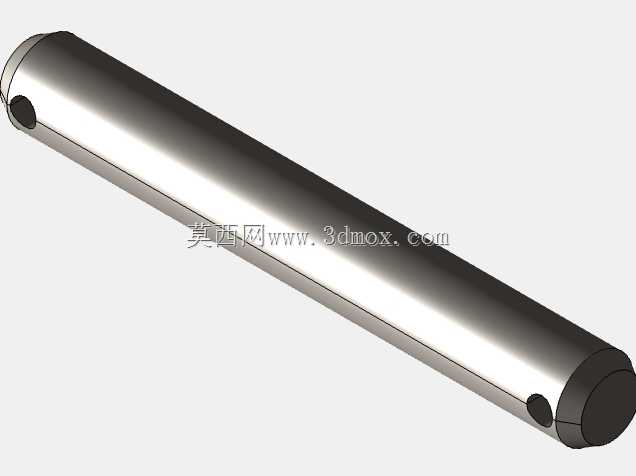

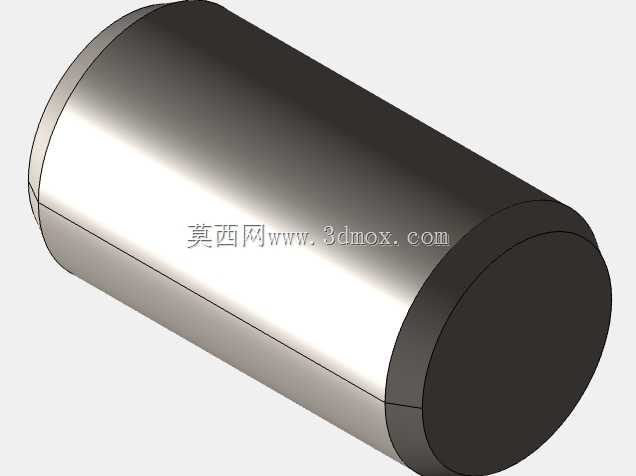

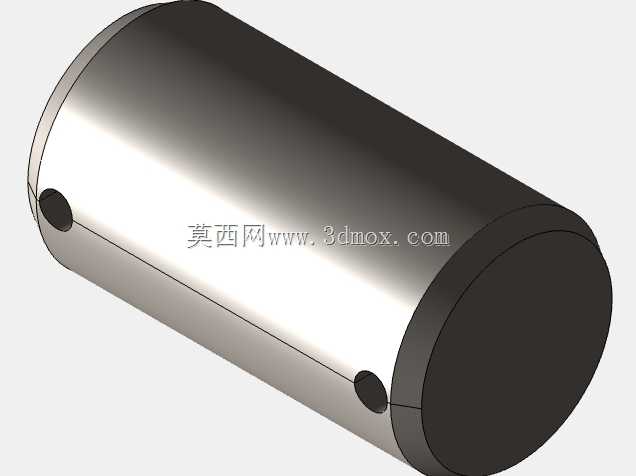

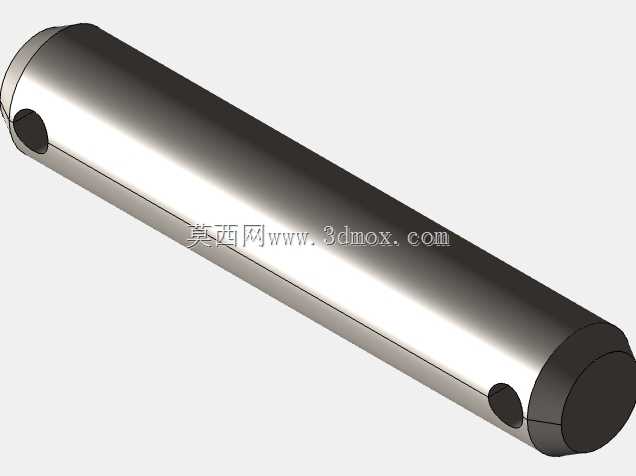

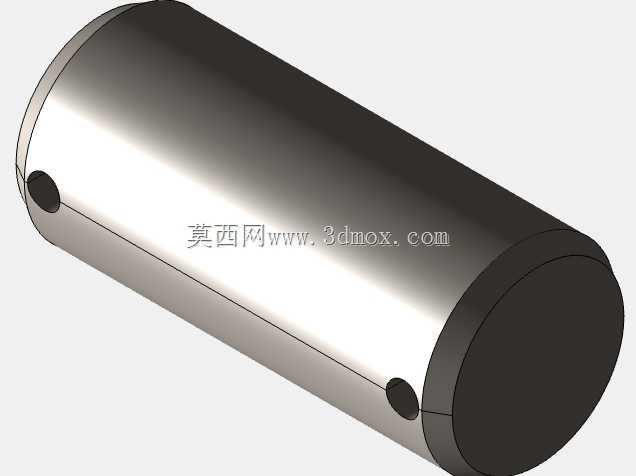

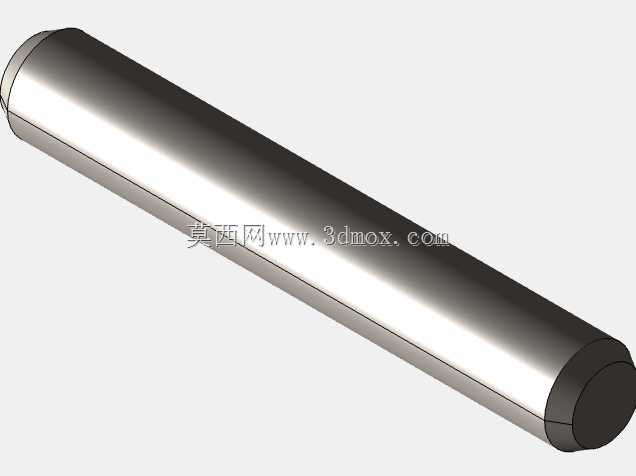

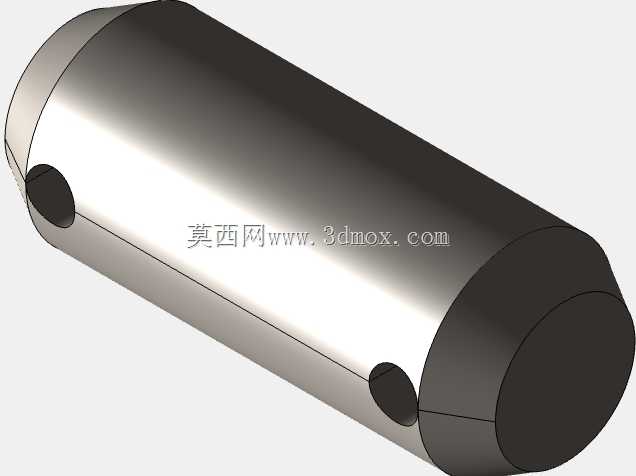

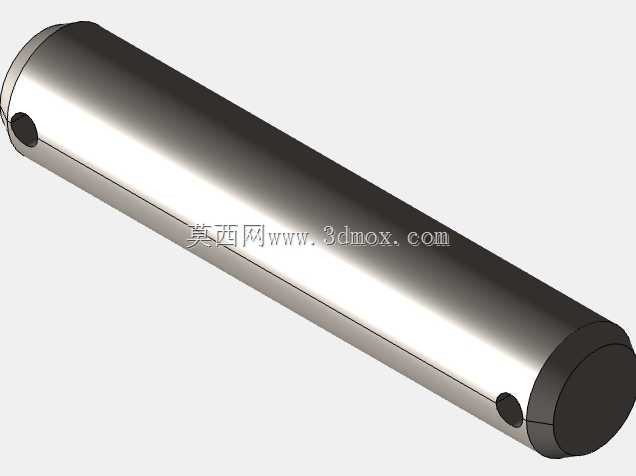

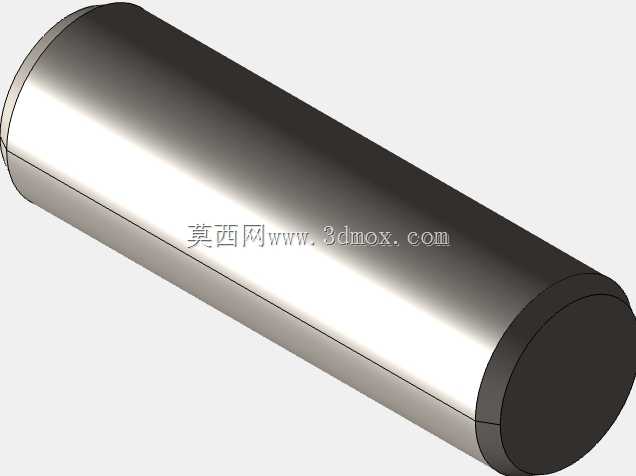

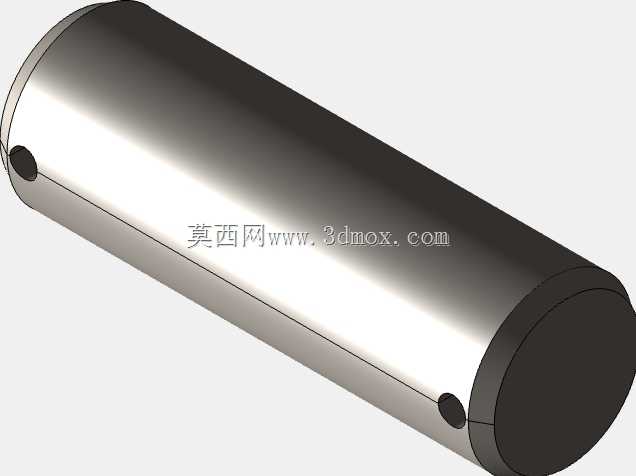

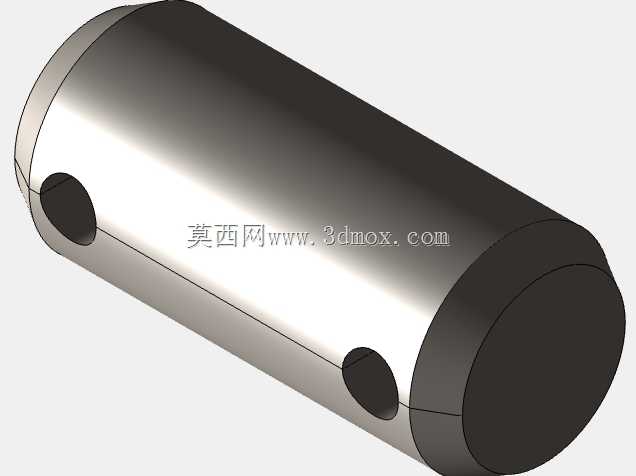

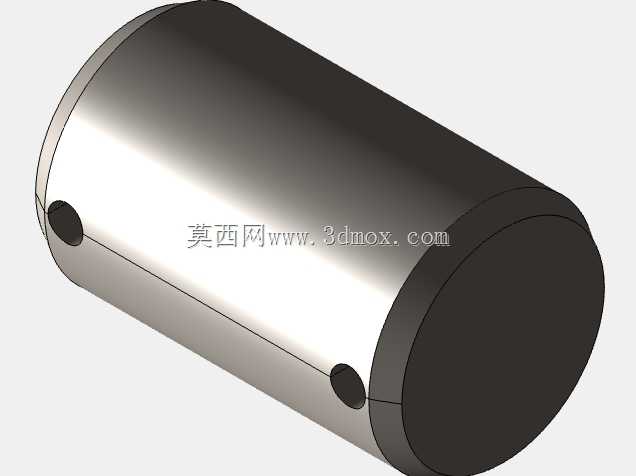

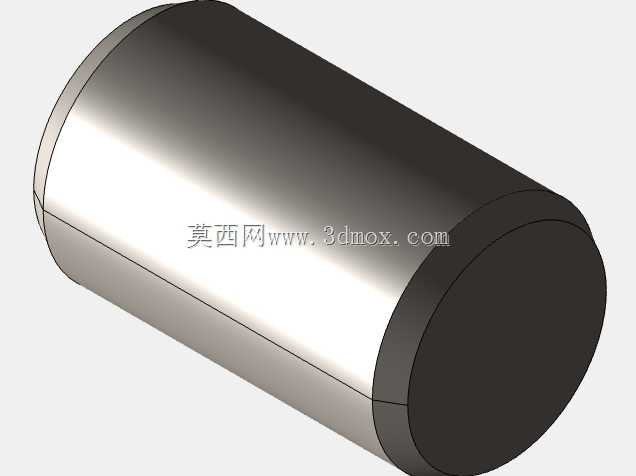

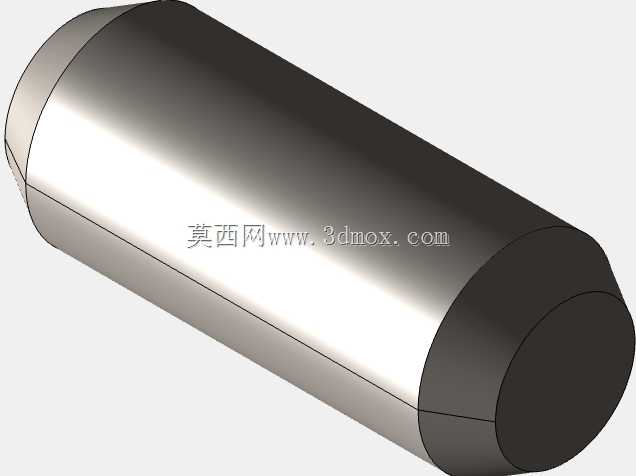

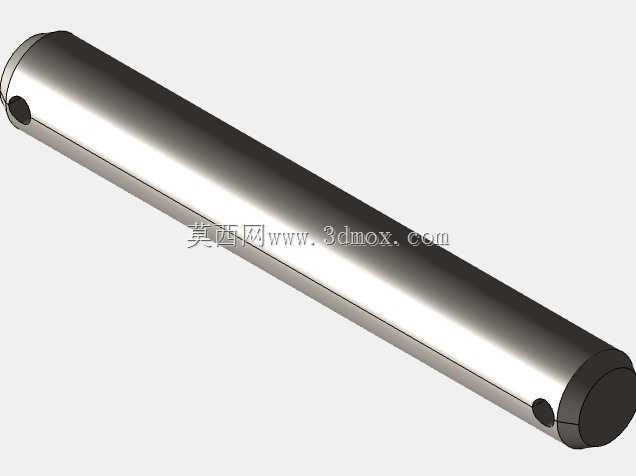

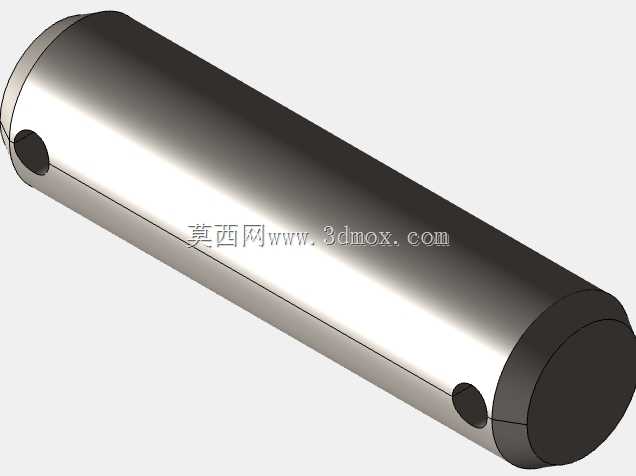

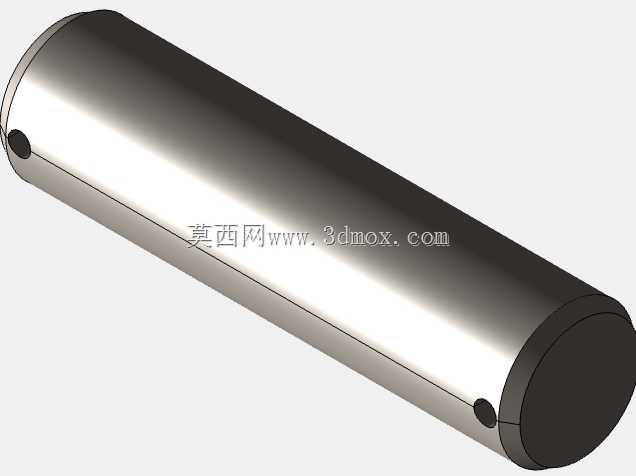

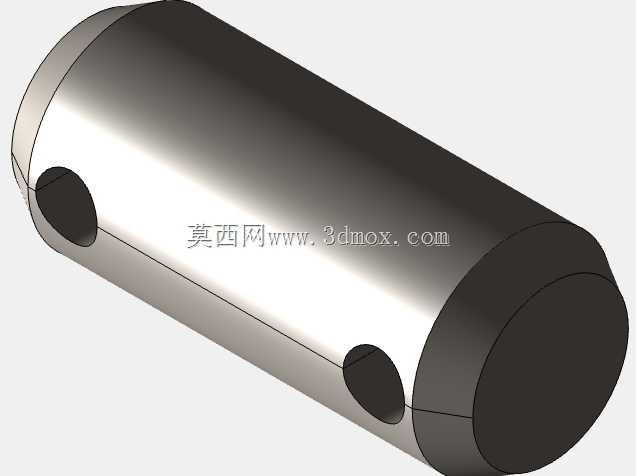

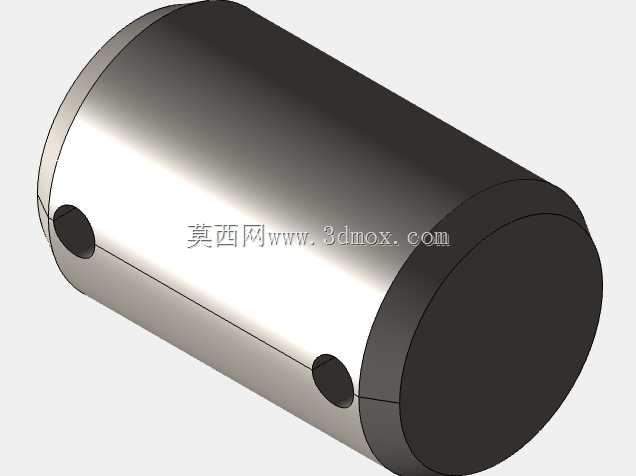

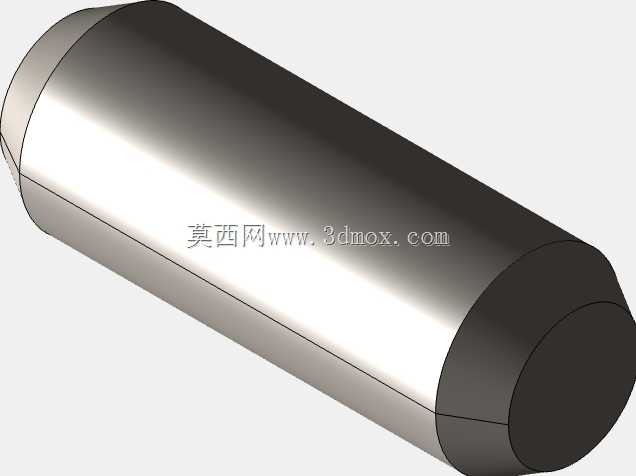

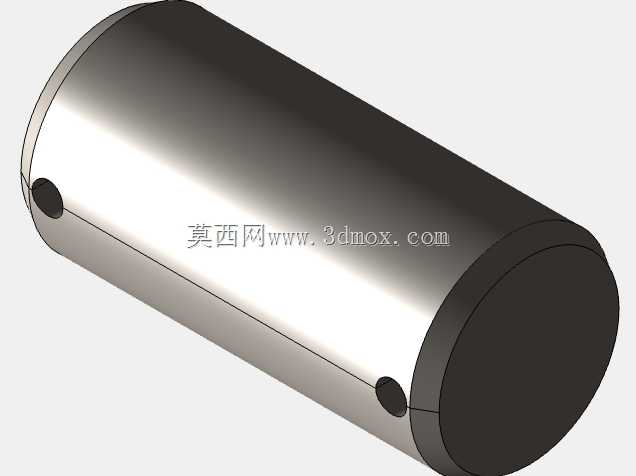

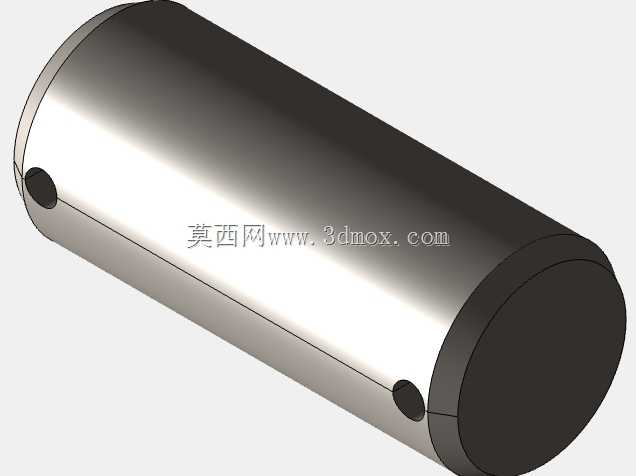

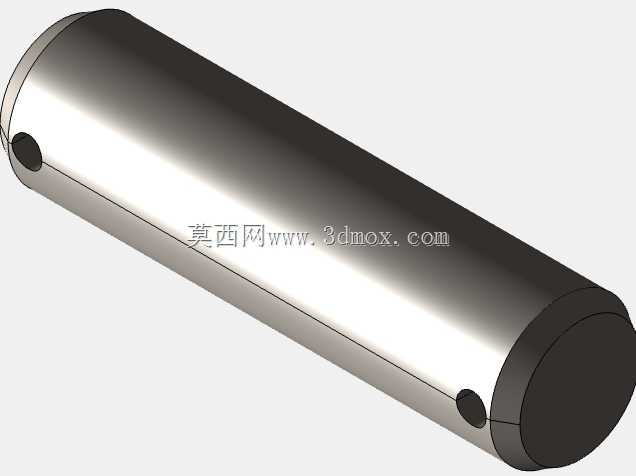

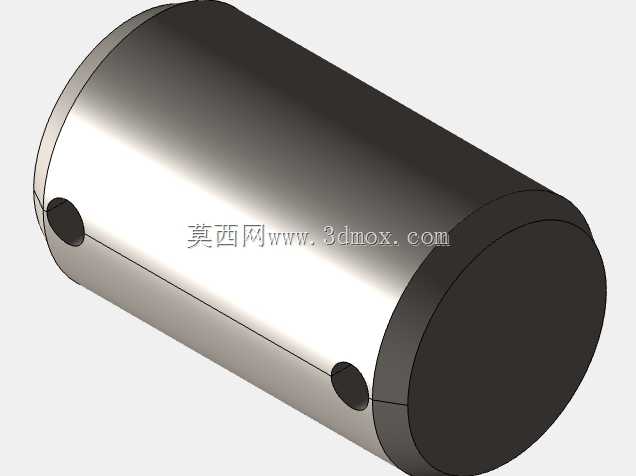

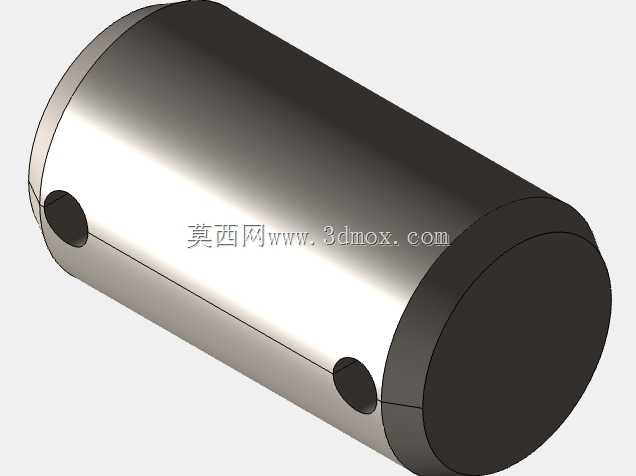

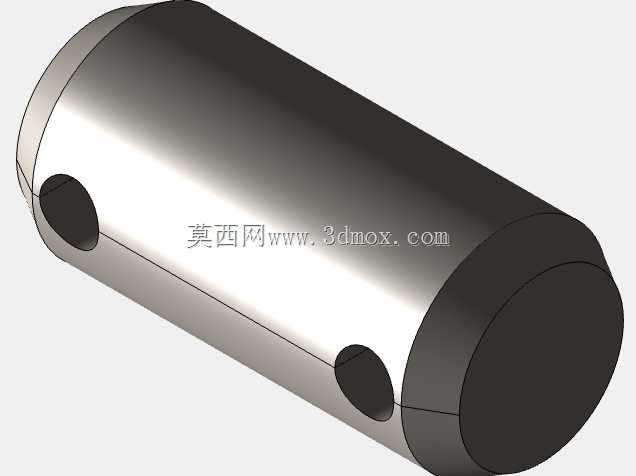

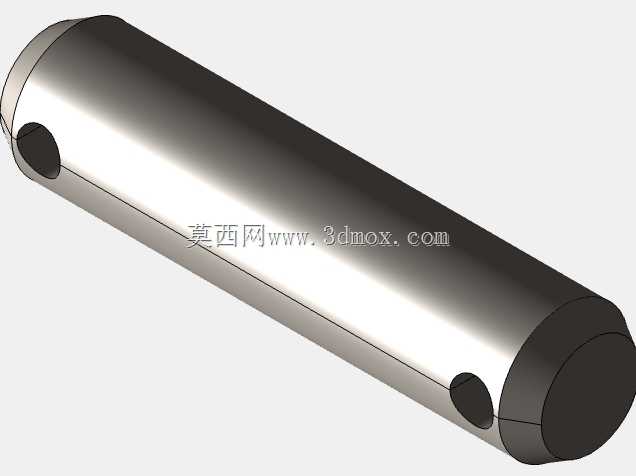

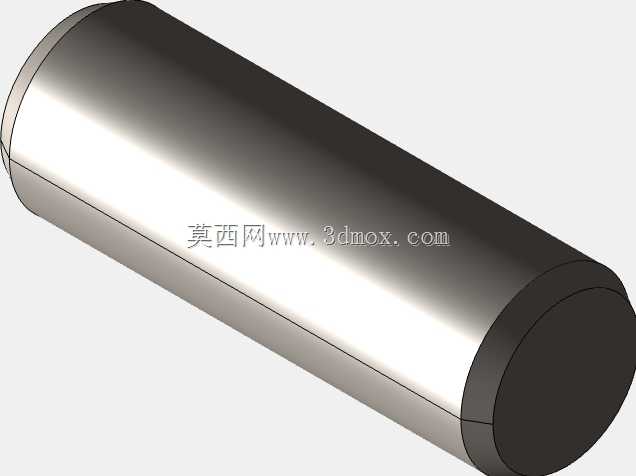

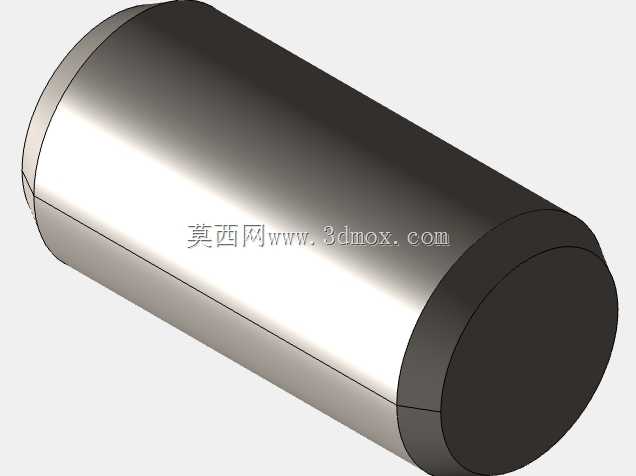

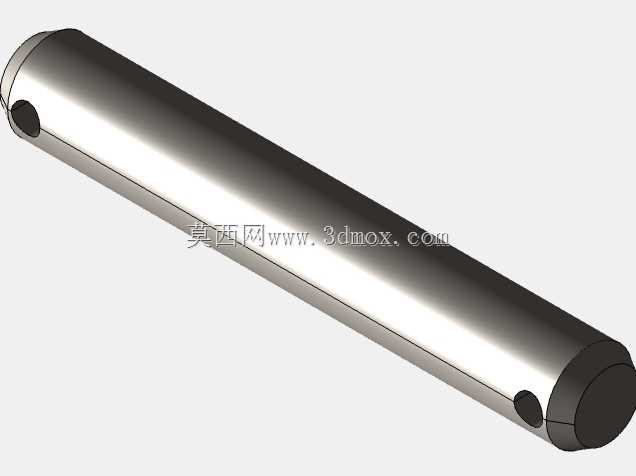

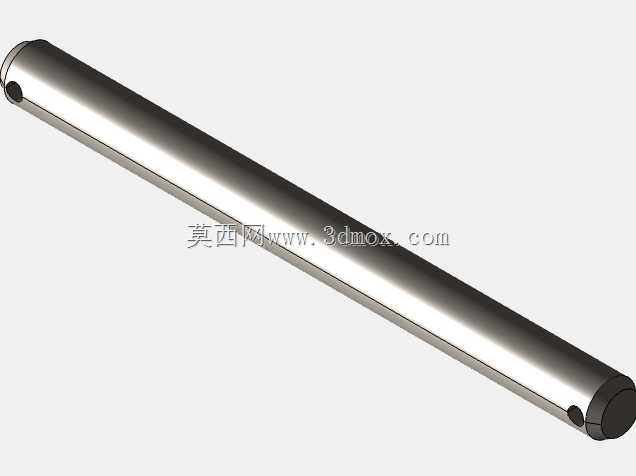

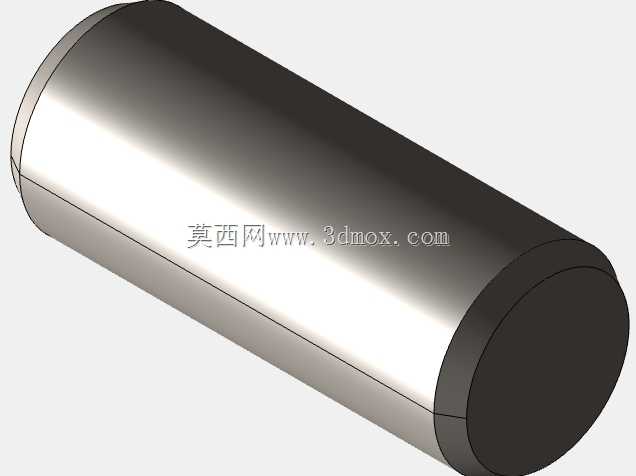

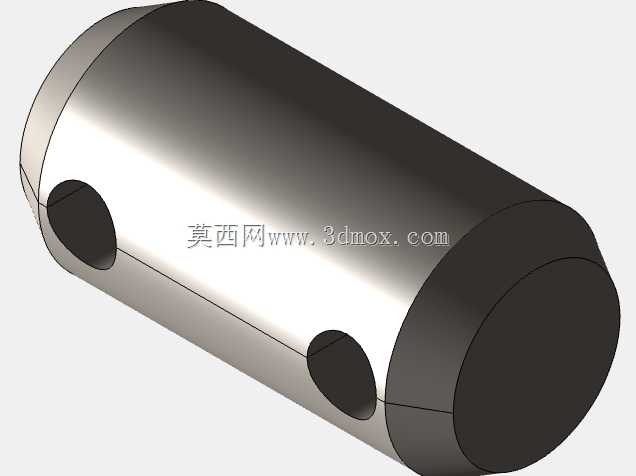

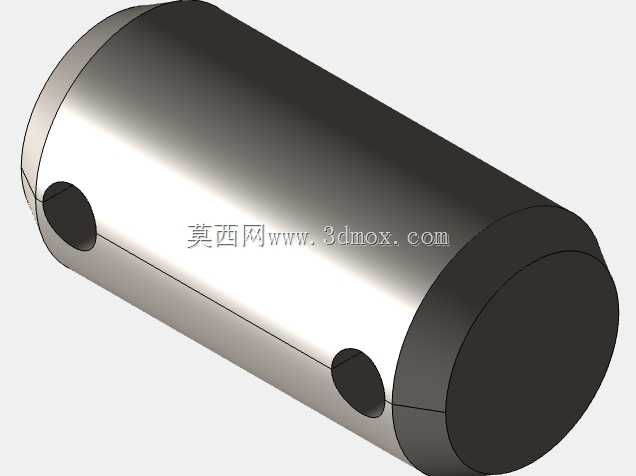

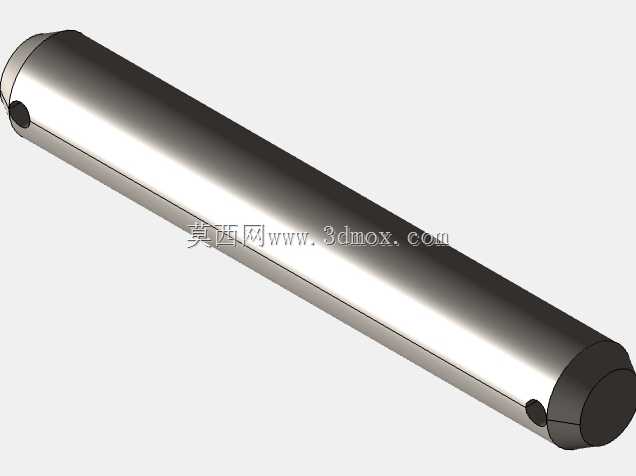

　　这套全系列配置的螺栓模型，覆盖了A型与B型两种结构的所有标准尺寸，A型为带退刀槽的外螺纹圆柱销结构，适合薄板类部件的穿透式连接，螺纹段长度匹配不同厚度的叠装组件，安装后螺纹端伸出长度控制在2-3个螺距，既满足螺母锁紧的啮合要求，也不会因为伸出过长造成电气安全距离不足；B型为带内螺纹孔的圆柱销结构，适合盲孔安装场景，端部的内螺纹可以方便拆卸时拉出销体，避免过盈配合的销体在检修时难以取出，损伤变压器壳体的安装基面。

　　设计过程中，所有尺寸参数严格遵循DIN1433标准的公差要求，圆柱配合面的直径公差统一采用m6级，适配工业场景中最常用的H7级安装孔，装配后既能保证定位精度，也不会因为过盈量过大导致安装困难。螺纹段的公差采用6g级，适配市面上通用的标准六角螺母、防松螺母，不需要定制专用锁紧件。不同规格的螺栓长度覆盖10mm到50mm的常用区间，直径包含10mm、12mm、16mm、18mm等多个常用规格，完全覆盖中小型电源变压器的所有紧固件选型需求。

　　从安装边界来看，这类螺栓的圆柱段长度比被连接件的总叠厚短0.2-0.3mm，安装后螺母锁紧时可以让被连接件紧密贴合，不会出现圆柱段顶死导致的连接虚位；螺栓头部的倒角采用15度标准倒角，安装时可以顺利导入安装孔，避免孔口毛刺刮伤螺栓表面的防锈镀层。每一种配置的模型都保留了完整的参数化特征，设计人员在选型时可以直接根据实际安装需求调整尺寸参数，不需要重新绘制基础轮廓，大幅缩短变压器结构设计阶段的紧固件建模周期。

　　在实际选型过程中，设计人员只需要确认安装孔的直径、被连接件的总厚度、需要承受的横向剪切载荷三个核心参数，就能快速匹配到对应的螺栓规格。比如变压器铁芯的穿心螺栓，需要承受硅钢片叠压后的反弹力，同时要避免螺栓本身形成闭合磁路造成涡流损耗，这类场景下选用非导磁材质加工的对应规格DIN1433螺栓，既能满足叠片的压紧力要求，也能通过标准配合的圆柱段保证铁芯的叠装垂直度，减少铁芯运行时的噪声。而外壳支架的连接部位，因为需要承受设备吊装时的剪切载荷，选用大直径规格的螺栓，配合平垫与防松螺母，可以保证吊装过程中连接结构不会出现位移，保障设备安装的安全性。

　　不同于普通标准件库只提供单一规格模型的情况，这套全系列配置的模型把所有标准规格整合在同一文件中，设计人员不需要逐个下载不同规格的零件，只需要在装配环境中切换配置就能快速调用对应规格，同时所有配置的配合基准面统一，替换规格时不需要重新定义装配配合关系，能有效减少装配过程中的重复操作。模型的细节处理也完全贴合实际加工要求，螺纹收尾、退刀槽宽度、端部倒角这些容易被忽略的工艺结构都按照标准要求做了还原，导出工程图时可以直接生成符合生产要求的加工图纸，不需要二次补充工艺结构。
