厢式货车后门22mm管径连杆锁具结构

　　这款连杆锁主要适配厢式货运车辆的后双开门结构，日常物流运输场景中，厢货后门需要承受行驶过程中的颠簸震动、货物挤压以及户外环境的温湿度变化，普通单点锁止结构很容易出现锁舌错位、门板松动漏缝的问题，长杆式的连杆锁结构可以沿门板竖向布置，通过上下两个锁止点同步卡入门框的锁座，实现整扇门板的均匀压紧，避免单点受力导致的门板变形、密封胶条压合不严漏雨漏灰的情况。

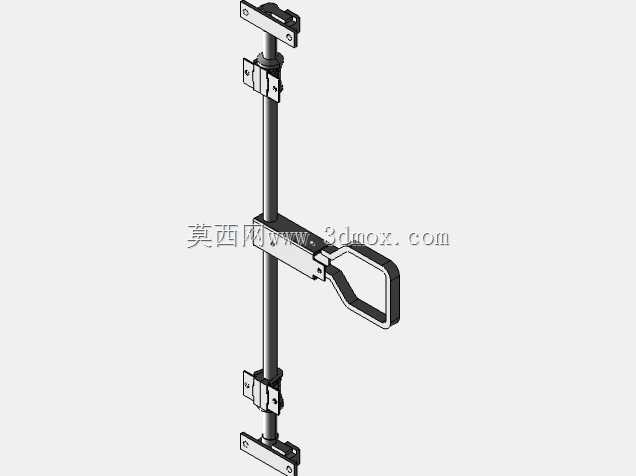

　　从结构设计逻辑来看，这套锁具的核心受力件采用了竖向贯通的22mm直径圆钢作为传动杆，相比扁钢传动杆，圆钢在承受横向冲击载荷时的抗弯折性能更优，在装卸货物时如果意外撞击到锁杆，不容易出现永久变形导致锁具卡滞。锁体的操作手柄采用了偏心压紧结构，当手柄扳动到闭合位置时，偏心轮会带动锁杆产生竖向位移，让上下锁头牢牢卡入门框对应的锁扣卡槽内，同时给门板施加一个向门框方向的预紧力，这个预紧力刚好可以把门板周边的橡胶密封胶条压缩到合理的变形量，既保证密封性能，又不会因为预紧力过大导致开关锁操作费力。

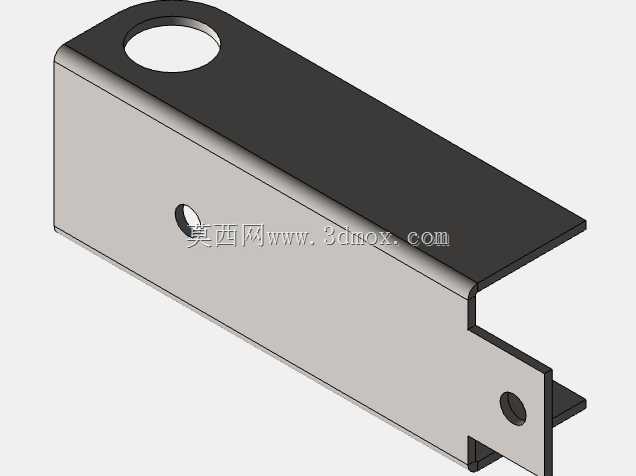

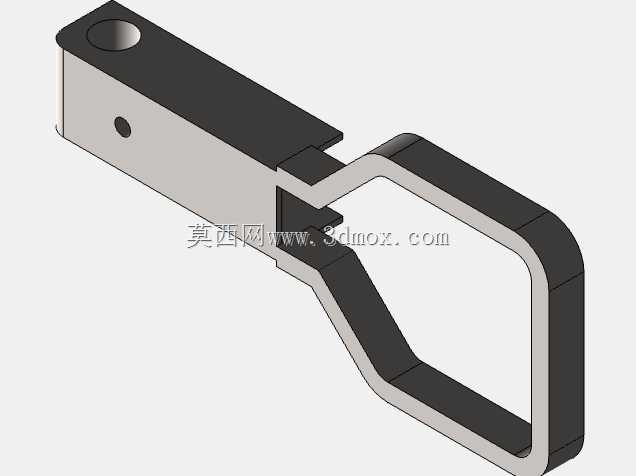

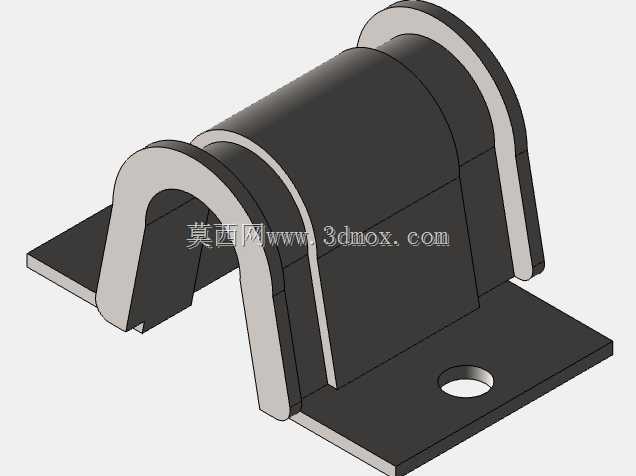

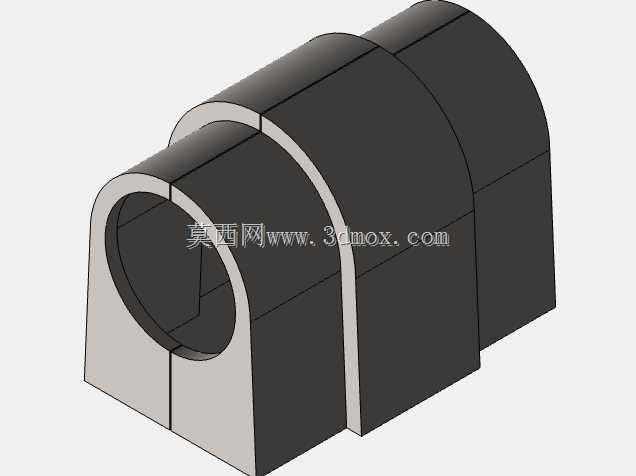

　　安装边界方面，整套锁具的固定支座采用了夹装式结构，不需要在门板上做复杂的沉孔或者焊接工序，只需要在门板对应位置开出固定螺栓的过孔，就可以通过支座上的紧定螺钉调整锁杆的上下位置，适配不同高度的厢货门板，安装容错率很高。上下锁头的伸出长度也设计了调节余量，可以根据不同厚度的门框锁座位置微调，避免因为门板制造误差、门框焊接偏差导致锁止不到位的问题。操作手柄的握持部分做了圆弧过渡的弯折设计，冬季佩戴劳保手套操作时也能顺利发力，不会出现硌手或者打滑的情况，手柄的转动限位结构做了内置处理，避免外露的限位凸台在装卸货时被货物刮碰变形。

　　在实际使用场景中，这类连杆锁除了普通厢式货车，也可以适配集装箱改装的储物舱、大型设备的检修门、仓储笼的侧开门等需要多点锁止的竖向门板结构。锁杆表面做了镀锌钝化处理，能够适应户外淋雨、盐雾等腐蚀环境，长期使用不会出现锈死卡滞的问题。固定支座和锁体外壳采用了冲压钢板成型，相比铸件结构重量更轻，同时冲压件的尺寸一致性更好，批量装配时不需要额外修配。锁体内部的传动连接部位设计了润滑脂存储腔，长期使用不需要频繁加注润滑油，维护成本很低。

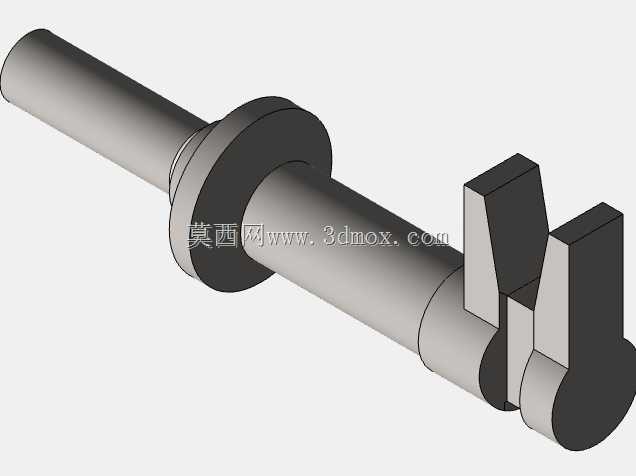

　　从结构建模的角度来看，这套锁具的各个零件都做了合理的工艺拆分，锁杆采用标准圆钢切割加工，两端的锁头采用冷镦成型后焊接固定，支座采用连续冲压折弯成型，手柄部分采用钢板冲压后铆接转轴，所有零件都适合批量生产，没有复杂的曲面加工或者特殊工艺要求，装配时只需要通过销轴、紧定螺钉就可以完成整锁组装，不需要专用的工装夹具。在做整车装配匹配时，只需要确定门板厚度、门框锁座的安装位置，就可以快速调整锁具的安装尺寸，不需要重新设计锁体主体结构，通用化程度很高。

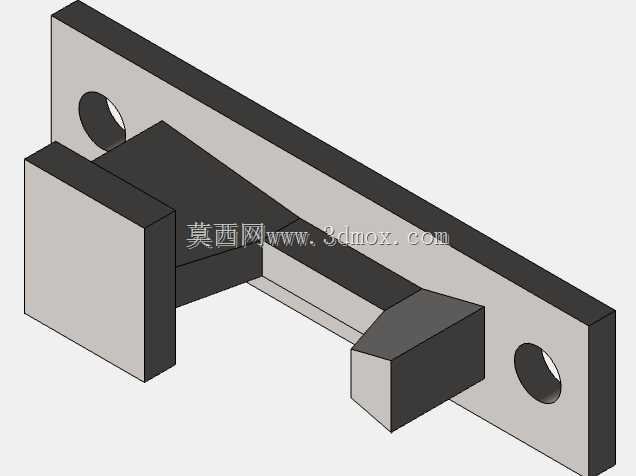

　　考虑到货运场景的暴力使用情况，锁具的手柄和锁杆连接部位做了加强翻边结构，当用力扳动手柄或者用工具撬动手柄时，连接部位不会轻易出现断裂变形。锁止状态下，锁头和锁座的接触面积做了加大处理，车辆行驶在颠簸路面时，锁头不会因为震动从锁座中脱出，同时锁止状态下手柄会自然贴合门板表面，不会突出过多影响货物装卸，也不会被过往的人员、货物勾挂导致意外开锁。
