真空管路连接用ISO标准卡箍夹具

　　在高真空、超高真空管路系统的搭建作业中，法兰连接的可靠性直接决定整套系统的漏率指标，ISO-K系列快卸法兰作为真空领域应用极广的连接形式，其配套的卡箍夹具是实现快速装拆、稳定密封的核心连接件。这类卡箍的核心作用，是通过环抱式的夹紧力，将两个对接法兰的密封面均匀压合，配合中心密封圈实现真空密封，相比螺栓紧固的法兰结构，无需逐颗对位拧紧螺栓，装拆效率提升60%以上，在需要频繁拆装维护的真空实验台、半导体真空工艺腔体、真空镀膜设备、分子泵前级管路连接场景中应用十分普遍。

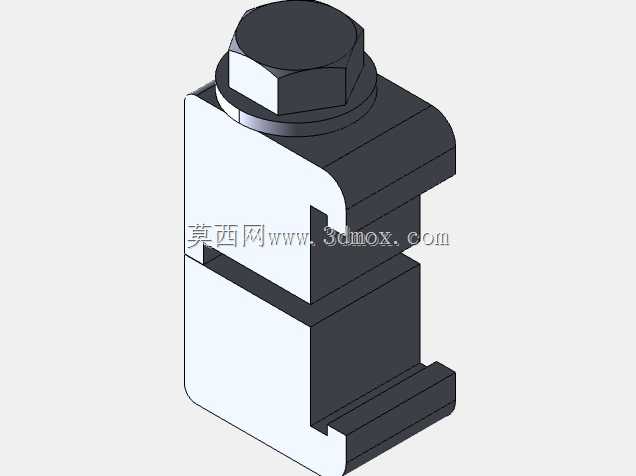

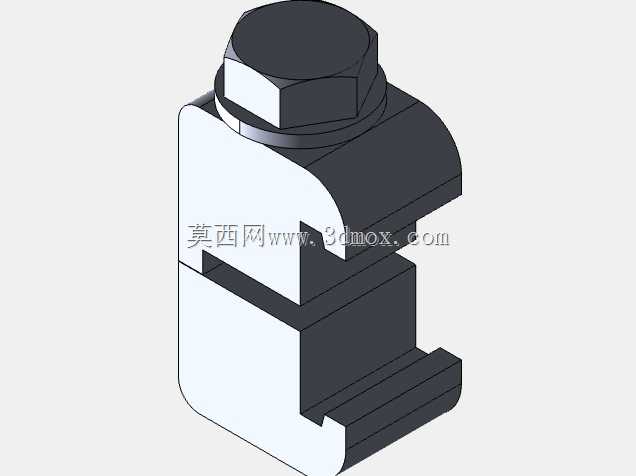

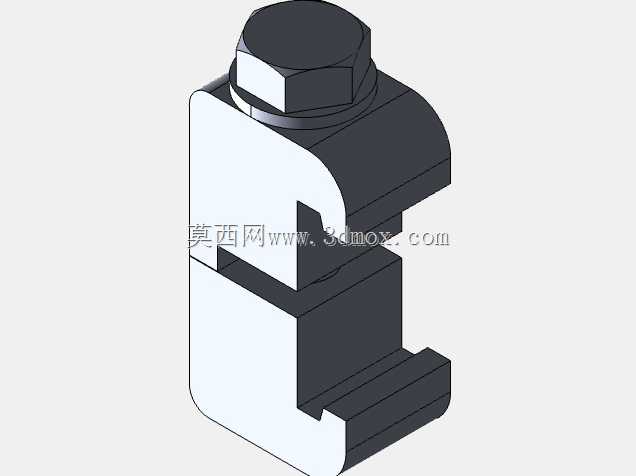

　　从结构设计逻辑来看，这款卡箍采用分体式C型抱合结构，主体为上下两个对称的C型夹臂，夹臂内侧加工有与ISO-K法兰外缘锥面匹配的楔形卡口，当拧紧顶部的六角压紧螺栓时，两个夹臂会沿径向收拢，卡口的楔形面会对两个对接法兰的外缘施加轴向的压紧力，让法兰密封面与中间的橡胶或金属密封圈均匀贴合，这种施力方式能避免单点压紧导致的密封面受力不均，从根源上减少局部漏点的产生。顶部的六角螺栓采用标准外六角头设计，可适配普通开口扳手、套筒扳手操作，无需专用工装，现场安装调试的便利性更强，螺栓与夹臂的连接部位做了防脱限位设计，拧松到最大开度时螺栓不会从夹臂上脱落，避免高空或狭小空间安装时零件掉落的问题。

　　在尺寸适配与安装边界上，该系列卡箍覆盖DN63到DN500的全尺寸ISO-K法兰规格，不同通径的卡箍对应不同的夹紧行程与螺栓长度，以DN100规格为例，卡箍合拢后的最小内径为112mm，最大张开内径可达130mm，完全覆盖对应规格法兰的外缘尺寸，安装时不需要完全将螺栓拧下，只需将卡箍张开到能套入两个对接法兰的外缘，再逐步拧紧螺栓即可，单套卡箍的安装时间可控制在30秒以内。安装时需要注意法兰对接面的平行度偏差不能超过0.5mm，否则会导致卡箍夹紧后密封面一侧压合过紧、另一侧存在间隙，直接影响密封效果；螺栓的拧紧力矩需要匹配对应通径的要求，DN63规格推荐拧紧力矩为8N·m，DN500大规格推荐拧紧力矩为35N·m，力矩过大会导致夹臂变形甚至法兰外缘崩裂，力矩过小则会导致密封压力不足出现泄漏。

　　从实际使用的工况适配性来看，这款卡箍的夹臂主体采用高强度不锈钢材质加工，表面做了钝化处理，在真空环境下不会释放多余气体，同时能耐受一定的工艺气体腐蚀，可适配-20℃到150℃的常规工况，如果是高温烘烤的超高真空场景，可搭配耐高温的螺栓组件与金属密封圈使用，最高耐受温度可达250℃。卡箍的C型夹臂转角处做了圆角过渡处理，没有尖锐的加工棱角，一方面能减少安装过程中操作人员被划伤的风险，另一方面能避免应力集中导致的夹臂断裂问题，在长期反复装拆的使用场景下，夹臂的疲劳寿命比直角结构的卡箍提升3倍以上。

　　在管路系统的布局设计中，这类卡箍的安装空间预留也有明确要求，卡箍外侧需要预留至少20mm的扳手操作空间，法兰对接处的轴向预留间隙不能小于15mm，方便卡箍的套入与拆卸。相比传统的螺栓法兰连接，这种卡箍连接的管路在后期维护时，不需要将整段管路移位，只需松开对应位置的卡箍即可拆卸局部组件，对于真空系统中经常需要更换的观察窗、真空规管、阀门等组件，使用这类卡箍能大幅缩短设备的停机维护时间。在半导体制造的真空工艺线中，单台工艺设备上往往会用到数十个不同规格的ISO-K卡箍，其夹紧力的一致性、结构的可靠性会直接影响工艺腔室的真空度稳定性，进而影响晶圆加工的良率，因此卡箍的楔形卡口加工精度有严格要求，卡口的锥面角度偏差控制在±0.2°以内，保证夹紧时与法兰外缘的接触面积达到85%以上，避免局部接触应力过大导致法兰变形。

　　在三维建模过程中，这类卡箍的模型需要重点还原楔形卡口的角度、螺栓的行程范围、夹臂的张开角度等关键参数，方便设计人员在做管路布局时提前校验安装空间，避免出现卡箍与周边管路、支架干涉的问题。同时模型中夹臂与螺栓的配合间隙也按照实际装配公差设置，在做虚拟装配仿真时能真实模拟卡箍的装拆过程，提前预判安装过程中可能出现的干涉问题，减少现场安装时的整改工作量。对于真空系统的设计人员来说，准确的卡箍三维模型能帮助其更合理地规划管路走向，预留足够的操作空间，提升整套系统的装配工艺性。
