梅赛德斯奔驰三叉星徽车标立体结构设计

　　作为汽车品牌视觉识别系统的核心实体部件，车标是安装在车辆前脸格栅、尾门、轮毂盖、方向盘中央等位置的标志性构件，承担品牌识别、外观装饰、装配适配的多重作用，本次完成的梅赛德斯奔驰三叉星徽立体结构，完全围绕实车装配的实际需求展开设计，没有做多余的艺术化夸张变形，所有曲面弧度、厚度参数、连接结构都参考量产车的装配标准推导而来。

　　从实际应用场景来看，该款三叉星徽覆盖乘用车主副标识的全场景适配需求，前脸格栅安装版本需要考虑背面卡扣结构与格栅预留安装位的匹配度，要保证安装后徽标与格栅表面的贴合间隙控制在0.2mm以内，避免高速行驶时气流进入缝隙产生风噪，同时卡扣的卡接深度要达到3mm以上，搭配定位柱的限位作用，防止车辆经过颠簸路面时徽标出现松动、脱落的问题；尾门粘贴版本需要在徽标背面预留平整的胶贴安装面，边缘做0.5mm的圆角过渡，避免胶贴边缘外露积灰，同时徽标整体厚度控制在4mm以内，不会因为突出量过大在开关尾门时产生剐蹭风险；轮毂盖版本的尺寸更小，需要在背面设计旋转卡接结构，与轮毂中心的预留卡槽匹配，保证车辆高速行驶时轮毂盖不会因为离心力甩出。

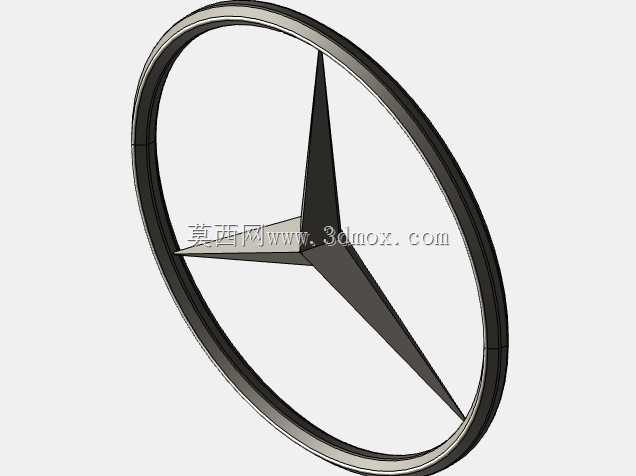

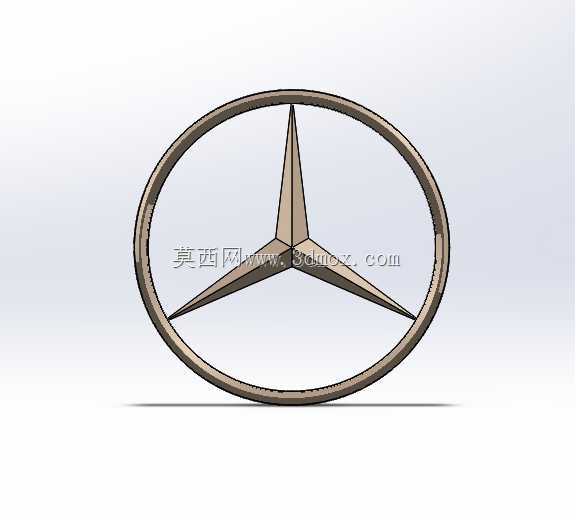

　　设计过程中首先确定三叉星的核心几何逻辑，三个星瓣以圆环中心为原点呈120度均匀分布，每个星瓣的棱线做连续的曲率过渡，从中心交汇点向外延伸至圆环内壁的过程中，截面宽度逐渐收窄，同时星瓣表面做微凸的弧面处理，弧面的隆起高度从中心向边缘逐渐降低，既保证光线照射下的金属质感呈现，又不会因为弧面过高导致积灰难以清理。外围圆环的截面采用类椭圆形设计，靠近车身的一侧做平面处理保证安装贴合度，朝向外侧的一面做圆弧过渡，与三叉星瓣的弧面形成连续的视觉整体，圆环与星瓣的连接位置做R1.2mm的圆角过渡，避免注塑或者金属压铸过程中出现应力集中导致的开裂问题，同时也能减少加工过程中的刀具磨损，提升量产良率。

　　从安装边界的尺寸设定来看，常规前脸版本的徽标外圆环直径设定为180mm，整体厚度8mm，背面三个卡扣的位置分别对应三个星瓣的根部，距离中心的距离为65mm，卡扣的尺寸与主流奔驰车型的格栅安装位完全兼容；尾门版本的外圆环直径为90mm，整体厚度4mm，背面胶贴区域的直径为82mm，预留的胶贴粘贴宽度足够保证3M胶的粘接强度，在-40℃到80℃的环境温度区间内不会出现脱胶问题；轮毂盖版本的外圆环直径为75mm，背面卡接结构的外径为68mm，卡接凸点的高度为1.5mm，安装后与轮毂表面的贴合间隙不超过0.1mm，不会出现转动旷量。

　　结构设计上还考虑了不同材质工艺的适配性，如果采用ABS材质镀铬工艺，整个徽标的壁厚控制在2.5mm，所有位置的壁厚保持均匀，避免注塑过程中出现缩痕、翘曲的问题，表面镀铬层的附着面做细微的咬花处理，提升镀铬层的结合力，不会出现镀铬层起泡脱落的问题；如果采用金属材质制作，比如锌合金压铸或者铝合金CNC加工，星瓣与圆环的连接位置做局部加厚处理，提升整体结构强度，在受到轻微外力冲击时不会出现星瓣断裂的问题，同时金属版本的背面设计有定位销孔，安装时可以快速定位，提升装配效率。

　　在细节处理上，徽标的所有外露边缘都做了钝化处理，没有尖锐的棱角，避免车辆清洗或者日常接触时划伤手部，星瓣表面的曲面做G2连续处理，光线反射时不会出现扭曲的光影，保证品牌标识的精致感，同时徽标的整体重量控制在合理区间，前脸版本的塑料材质重量不超过80g，金属版本不超过200g，不会因为重量过大给格栅安装结构带来额外的负载，尾门版本的塑料材质重量不超过30g，不会因为长期粘贴导致尾门漆面出现压痕。

　　实际建模过程中，先绘制中心三叉星的轮廓草图，通过曲面放样生成星瓣的基础曲面，再通过曲面剪裁、缝合生成实体，之后绘制外围圆环的扫描路径与截面，扫描生成圆环实体，将两个实体进行布尔合并，之后对所有连接位置做圆角过渡，最后处理背面的安装结构，分别针对不同安装场景设计对应的卡扣、胶贴面、卡接结构，整个建模过程完全遵循参数化设计逻辑，所有尺寸都可以根据不同车型的安装需求进行快速调整，比如需要更大尺寸的立标版本时，只需要修改外圆环直径参数，所有关联的结构尺寸都会自动更新，不需要重新绘制基础曲面，大幅提升衍生版本的设计效率。

　　针对不同的使用场景，还预留了功能扩展的结构空间，比如带360度全景摄像头的版本，可以在三叉星的中心位置预留摄像头安装孔，孔位的边缘做密封槽设计，安装密封圈后可以达到IP67的防水等级，不会因为雨天或者洗车时进水导致摄像头损坏；带发光功能的版本，可以在徽标背面预留LED灯带的安装空间，圆环与星瓣的位置采用透光PC材质，背面做遮光处理，只保留正面的发光区域，光线均匀柔和不会出现光斑，同时线路的走线路径做隐藏式设计，不会从外部看到线路影响美观。
