推拉门内置滑动承重滚轮结构设计

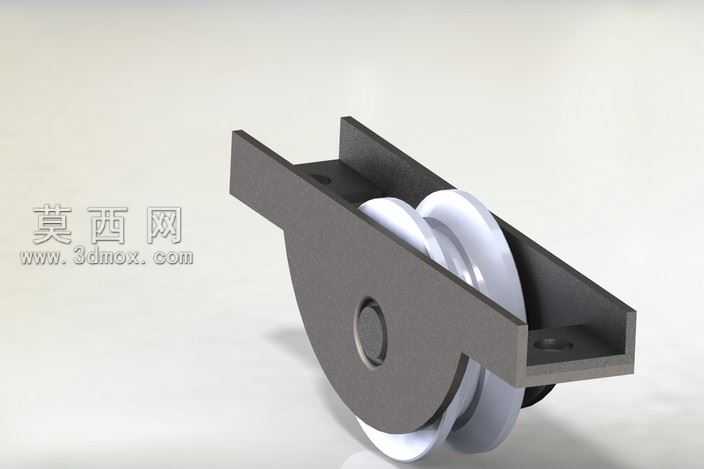

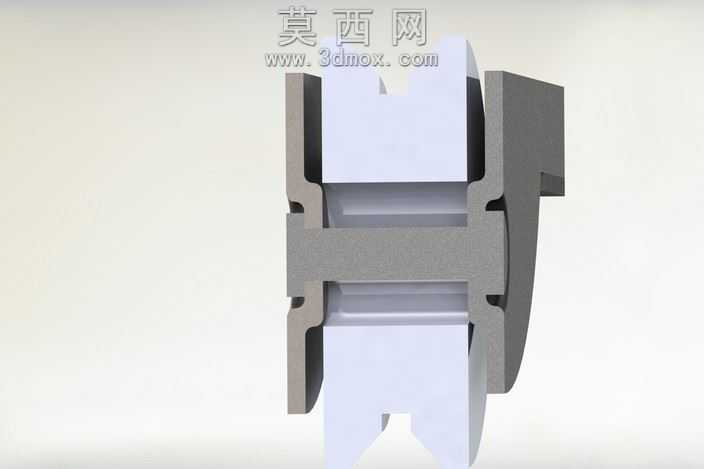

本作品为推拉门内置滑动门轮的三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循门窗五金配件的实际装配逻辑与尺寸公差要求，对门轮的各个组成部件进行了独立的特征建模，确保各零件间的装配间隙、配合精度完全匹配实际生产的工艺标准。渲染阶段采用哑光金属材质模拟门轮的金属承重支架，还原了金属构件表面的细微磨砂质感，搭配半透明哑光硬质塑料材质模拟滚轮的滑动接触部件，通过光影调整清晰呈现出部件间的装配层级关系，让内部的卡接结构、限位结构都能直观展现。结构设计上，该滑动门轮采用双侧对称限位的卡扣式安装结构，中部设置横向贯通的连接轴结构，将两侧的滑动滚轮与外部安装支架整合为一体，支架外侧设置与门窗型材卡槽匹配的定位凸台，能够直接卡入门窗型材的预设安装槽内，无需额外的复杂固定件即可完成快速装配，滚轮部分采用内凹的弧面接触设计，能够与轨道形成稳定的线接触，降低滑动过程中的摩擦阻力，同时双侧的限位挡边能够避免门轮在滑动过程中出现脱轨、偏移的问题，适配常规推拉门的承重需求。设计思路围绕门窗滑动部件的静音、耐用、易安装核心需求展开，在建模阶段就对部件的壁厚、卡扣的形变余量进行了参数化校验，确保塑料部件在安装卡接时具备足够的弹性形变空间，金属支架部分的厚度满足长期承重的结构强度要求，同时预留了润滑脂的存储间隙，能够在长期使用过程中保持滑动的顺畅性，减少日常维护的需求。整个模型完整还原了内部滑动门轮的所有结构细节，包括安装定位槽、滚轮限位边、连接轴的配合结构等，能够直接用于五金配件的结构验证、生产开模参考，也可用于整门装配的虚拟样机搭建，验证门体与轨道的配合精度。
