门窗用快装式金属铰链三维结构设计

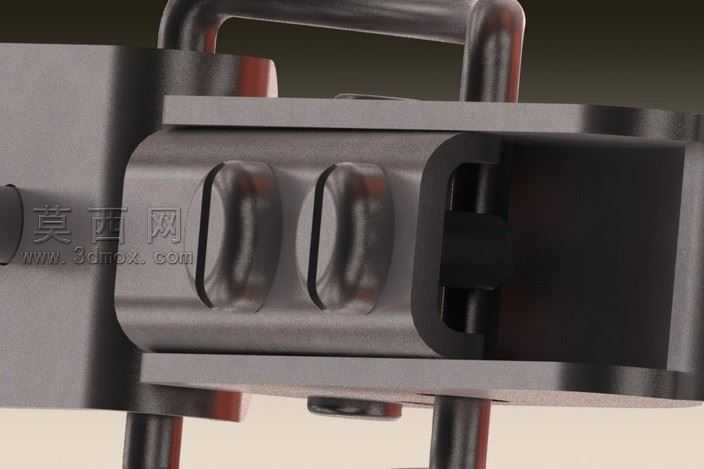

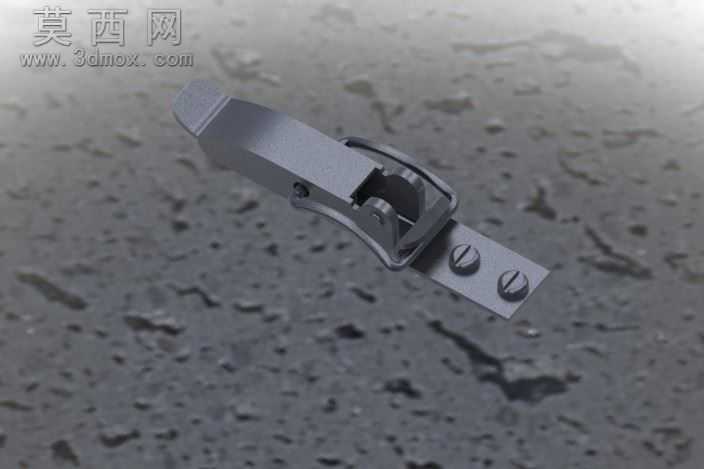

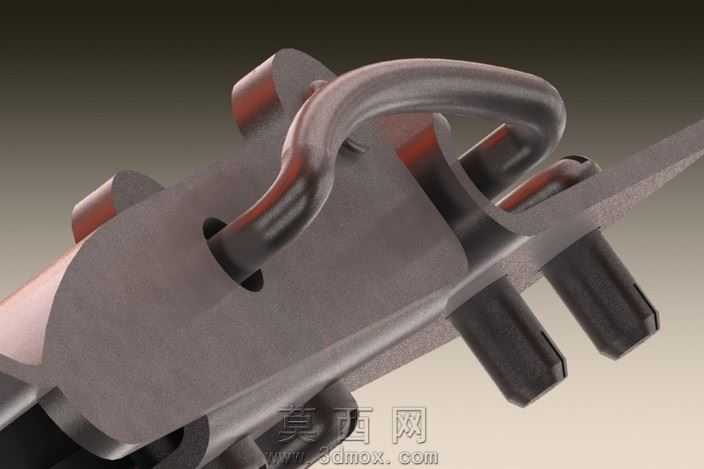

本模型为门窗配套使用的快装式金属铰链，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循门窗五金件的实际装配尺寸规范，对铰链的各个组成部件进行独立建模后完成虚拟装配，确保各部件间的运动间隙符合实际使用要求，可直接用于结构验证与生产参考。模型整体采用金属冲压+弯折成型的结构设计，主体包含安装基座、铰接弯扣、定位插销三个核心部分：安装基座设置有两个带开槽的圆柱定位柱，用于快速卡入门窗型材的预设安装孔内，无需额外螺丝即可完成初步定位，提升现场安装效率；铰接弯扣采用圆弧形过渡的弯折结构，既保证铰接转动时的顺滑度，又通过圆弧结构分散转动过程中的应力集中，避免长期使用出现断裂变形；定位插销与基座采用一体化成型设计，保证部件连接强度。材质设置上，整体赋予冷轧钢材质属性，渲染时添加了细微的磨砂金属质感，对弯折处的边缘做了轻微的倒角高光处理，还原五金件冲压成型后的真实表面质感，同时对部件的棱边做了符合工艺要求的小圆角处理，避免出现现实生产中不存在的尖锐直角。设计思路围绕门窗快装需求展开，摒弃传统螺丝固定的繁琐安装方式，通过卡扣式结构实现快速装配，铰接结构的转动角度经过参数化调整，可适配常见平开门窗的开合角度需求，各部件的壁厚设置符合五金冲压件的工艺要求，避免出现壁厚过薄导致的强度不足、或是壁厚过厚造成的材料浪费问题。模型完成装配后添加了干涉检查，确保开合运动过程中各部件无碰撞、无卡滞，铰接转动的同轴度经过校准，保证模拟开合动作顺滑无偏移，渲染输出的效果图采用渐变深色背景突出金属部件的质感，光影设置采用侧上方主光源搭配底部补光，清晰展现铰链的结构细节与弯折处的曲面过渡，可直观呈现产品的实际外观形态与结构特征。
