带安装底座的电源变压器壳体结构设计

　　在低压配电、小型工控设备的供电回路里，这类带一体化安装底座的变压器壳体是核心承载构件，日常能在机床控制回路、小型自动化设备供电模块、民用稳压电源内部见到它的身影，主要作用是包裹内部铁芯与绕组线圈，既为内部电磁组件提供刚性防护，避免装配、运维过程中磕碰损伤漆包线绝缘层，也能通过自身的安装结构实现变压器在设备仓内的快速固定，同时兼顾一定的电磁屏蔽辅助作用，减少绕组工作时的漏磁对周边敏感电气元件的信号干扰。

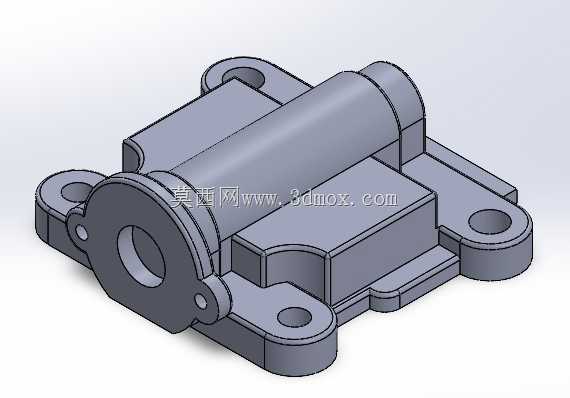

　　从结构设计逻辑来看，整个壳体采用分体拼接式的构型思路，主体筒状腔体用来容纳卷绕完成的环形或E型铁芯绕组，腔体一端预留的同轴通孔是绕组引线的出线通道，孔位周边做了加厚凸台处理，一方面是增加出线位置的结构强度，避免穿线时边缘割破导线绝缘皮，另一方面也能为后续加装绝缘护套提供定位基准。两侧延伸出来的安装底座和主体腔体做了一体化的加强筋过渡，避免设备运行过程中产生的振动导致底座与筒体连接位置出现应力开裂，底座上分布的四个安装孔采用沉孔设计，装配时螺丝头可以完全没入沉孔内，不会突出底座平面，保证变压器安装后和设备安装面完全贴合，不会出现安装翘曲的问题。

　　实际选型适配时，需要重点关注几个安装边界尺寸：首先是主体筒体的外径尺寸，要和内部铁芯的最大外径预留0.8-1.2mm的装配间隙，方便铁芯绕组的装入同时避免间隙过大导致绕组在腔体内晃动；其次是安装底座的总跨度尺寸，要匹配设备仓内预留的变压器安装位孔距，四个安装孔的孔径适配M4-M5规格的装配螺丝，沉孔深度要保证对应规格的螺丝拧紧后端面不超出底座下平面0.1mm以上；出线端的凸台外径要和配套的绝缘护线圈内径匹配，保证护线圈可以紧密卡装在凸台上，不会出现松脱。

　　结构细节上，筒体侧面的方形凸台是预留的接线端子安装位，设计时这个位置的壁厚比筒体常规壁厚加厚1.5mm，用来承载接线端子的锁紧力，避免接线时拧动端子螺丝导致壳体开裂。底座上的每个安装孔周边都做了局部加厚的凸台，凸台高度2mm，既可以增加螺丝锁紧位置的结构强度，也能在壳体压铸成型时减少局部缩孔缺陷。筒体和底座连接位置的加强筋采用三角形渐变结构，从筒体根部到底座平面平滑过渡，不会出现应力集中的直角拐点，能有效承受设备运输、运行过程中的振动冲击，避免长期使用后出现结构疲劳断裂。

　　从实际应用的适配场景来看，这个结构的壳体适配功率在50W-200W区间的小型电源变压器，既可以用在固定式工业控制设备的供电模块里，也能适配部分移动式小型电气设备的供电单元，因为安装底座的孔位对称设计，既可以水平安装在设备仓的底板上，也可以垂直安装在设备的侧壁安装支架上，安装方式灵活。壳体的边角全部做了R2-R3的圆角处理，一方面是避免装配运维时锋利的边角划伤操作人员，另一方面也能优化压铸或者注塑成型时的材料流动特性，减少成型缺陷，提升成品率。出线孔的位置和侧面接线端子凸台的位置呈90度垂直分布，方便内部绕组引线的排布，不会出现引线弯折半径过小损伤线芯的问题，也能让外部接线的走线更加规整，方便后续的设备线束整理。
