在高端定制工作站、多卡并行计算平台、发烧级电竞主机这类对供电冗余度要求极高的场景里,常规千瓦级电源往往难以覆盖多硬件同时满负载运行的供电需求,这款3000瓦功率等级的PC供电单元,正是针对这类极限供电场景做的结构设计落地。从实际使用场景出发,这类高功率电源主要服务于需要同时搭载两块主板、二十张及以上大功率计算显卡的并行运算设备,部分带触控交互的整机方案里,还需要电源本体预留参数采集、通讯对接的硬件空间,来匹配主板端的WiFi模块、专用电压调控软件的信号交互需求,同时兼顾电源自身的温度管控、负载动态调整的硬件布局。

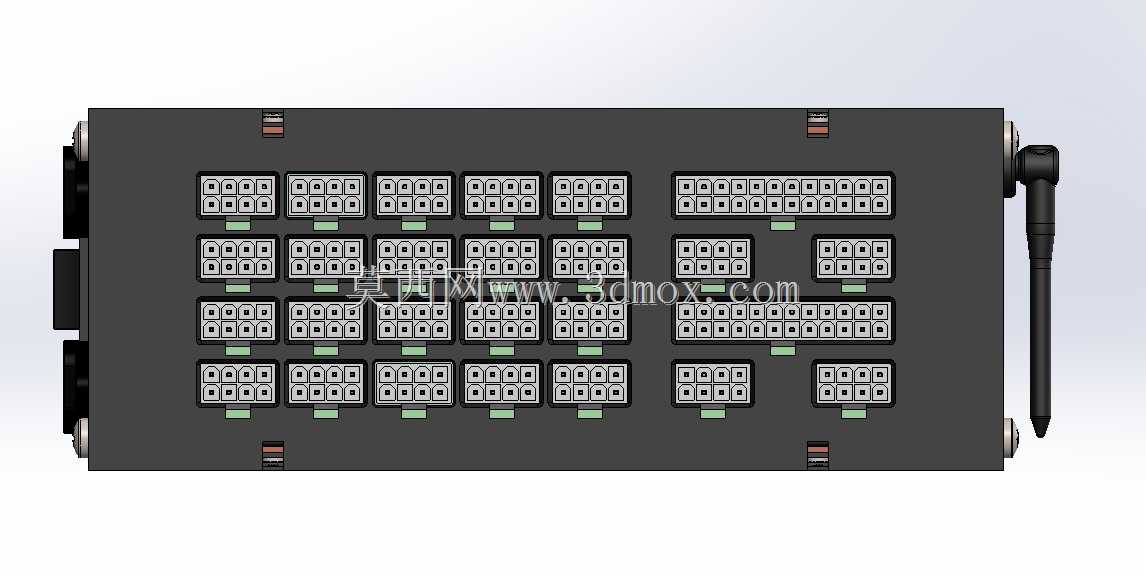

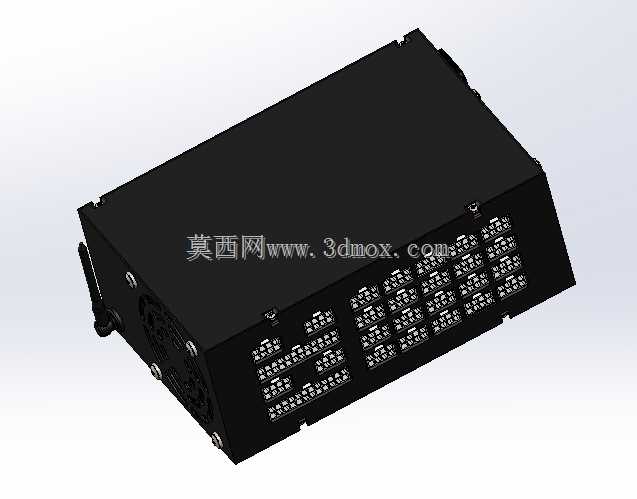

设计阶段最先敲定的是宽电压适配逻辑,要兼容单相、双相两种民用及工业供电输入场景,就需要在输入端预留足够的整流、稳压模块安装空间,避免不同电压输入下的供电波动影响后端硬件稳定性。接口布局上,考虑到多显卡、双主板的供电走线需求,面板端做了分区排布:左侧区域集中布置多组显卡供电接口,按三列五行的矩阵排布,每组接口下方预留了卡扣让位空间,方便模组线插拔时的操作间隙,不会出现相邻接口线材互相干涉的问题;右侧区域单独布置主板供电、大电流外设供电接口,和显卡供电区做物理分隔,装机走线时可以顺着机箱两侧分别理线,减少线材交叉带来的风道遮挡。

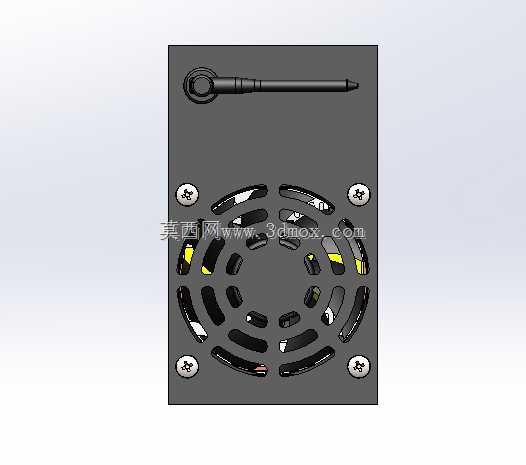

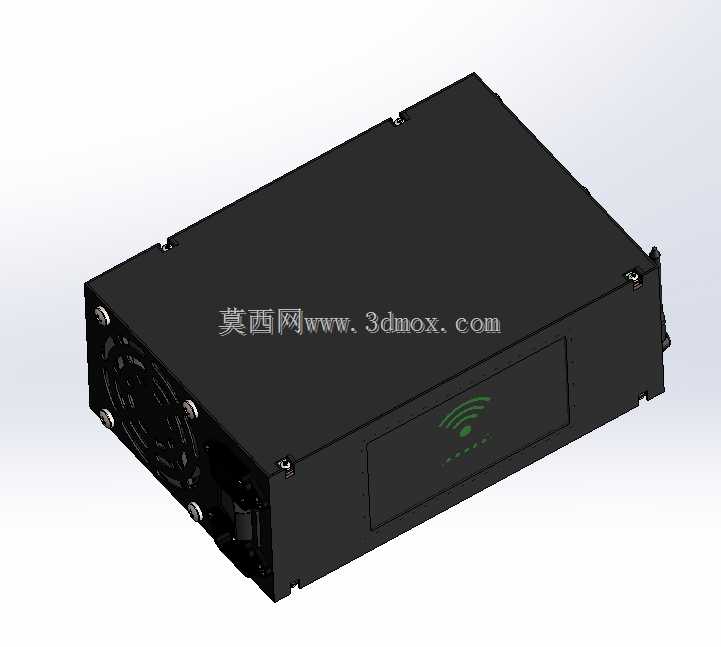

外形尺寸上,这款电源沿用了标准ATX电源的安装孔位边界,长度方向预留了模组接口的突出余量,不会超出常规全塔机箱的电源仓安装限位,宽度和高度完全匹配标准ATX电源的固定孔距,现有机箱不需要做额外改造就能直接替换安装。侧边预留的天线安装位,是为了匹配无线通讯模块的信号传输需求,天线做了可弯折设计,安装后可以根据机箱内部的金属遮挡情况调整角度,保证信号传输稳定。电源外壳采用高强度冷轧钢板冲压成型,表面做黑色哑光喷塑处理,既可以屏蔽内部电路的电磁干扰,也能避免外壳氧化锈蚀,外壳上下两端预留的通风栅格,和内部散热风道走向完全对齐,进风出风路径没有多余遮挡,能保证高负载下内部热量快速排出。

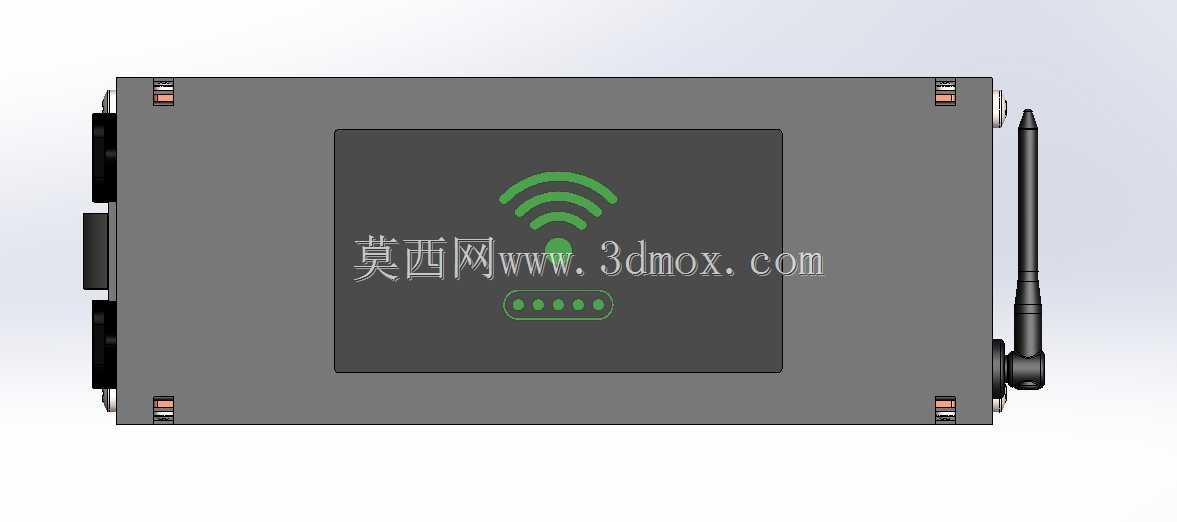

内部结构布局上,把高压整流区、变压区、低压输出区做了物理隔离,不同功能区间预留了足够的安规距离,避免高压区和低压区之间出现爬电风险。温度管理模块布置在出风口位置,可以实时采集内部核心元件的温度数据,动态调整散热风扇转速,同时把温度数据通过通讯链路传递给主板端的管控软件,用户可以在系统内实时查看电源的负载、温度、电压波动数据,也可以手动调整风扇转速曲线,平衡散热效果和运行噪音。触控屏的对接电路预留了标准插针位置,不需要额外飞线就能和前面板的触控模块连接,实现电源参数的本地可视化查看。
从结构建模的细节来看,所有接口的固定柱都做了加强筋设计,频繁插拔模组线也不会出现接口松脱的问题,外壳的拼接处做了折弯卡扣配合螺丝固定,装配时不需要额外做定位治具就能快速对齐,生产装配效率更高。安装孔位周边做了沉台设计,固定螺丝拧入后不会突出外壳表面,避免和机箱电源仓的安装面出现间隙导致固定不稳。考虑到20张显卡同时满负载运行时的瞬时电流冲击,每个输出接口的焊盘都做了加大处理,过流能力满足单接口最大电流输出要求,不会出现大电流下焊盘过热脱焊的问题。
实际选型参考时,这款电源的结构设计可以直接复用在同功率等级的工业PC供电、小型服务器供电场景中,只需要根据具体的接口需求调整面板端的接口排布,不需要重新改动整体的内部布局和安装尺寸,能大幅缩短同类型产品的开发周期。建模过程中所有的配合间隙都按实际生产公差做了预留,塑胶接口件和金属外壳的配合间隙控制在0.1mm以内,既不会出现装配过紧导致的外壳变形,也不会因为间隙过大出现松动异响的问题。
