145kV带双接地开关高压隔离开关结构

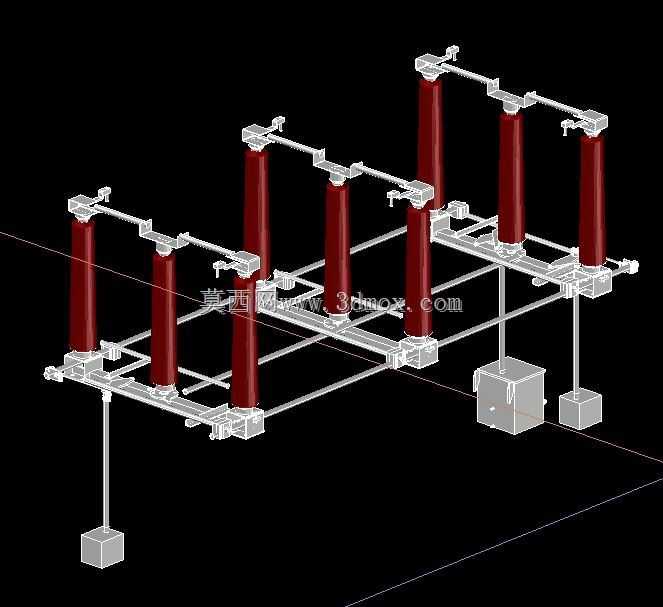

　　在110kV电压等级的输变电系统中，户外敞开式变电站的进线、母线分段、出线间隔位置，都需要配置可靠的高压隔离开关设备，这类设备承担着隔离高压电源、形成明显电气断开点、保障检修作业安全的核心作用，带双接地开关的隔离开关配置，多用于线路侧间隔，能够同时满足线路侧接地与母线侧接地的双重安全防护需求，避免检修过程中出现反送电、残余电荷伤人的安全隐患。从结构设计来看，这款145kV隔离开关采用三极共装的户外布置形式，每极配置独立的支柱绝缘子，绝缘子采用深棕色瓷质绝缘结构，爬电距离满足户外污秽地区的绝缘要求，能够在雨雪、凝露、粉尘等复杂户外环境下保持足够的绝缘强度，避免发生沿面闪络故障。

　　导电回路部分采用闸刀式分合结构，主导电杆采用铝合金材质加工，表面做镀银处理降低接触电阻，分闸状态下断口间的绝缘距离满足145kV电压等级的安全净距要求，不会出现断口击穿的问题。双接地开关分别布置在隔离开关的两侧静触头端，接地刀的传动结构与主闸刀之间设置有可靠的机械联锁，只有当主闸刀完全分闸到位后，接地开关才能执行合闸操作，接地开关合闸到位后，主闸刀无法进行合闸操作，从机械结构上彻底杜绝带负荷拉合隔离开关、带电合接地开关的恶性误操作风险，完全符合电力系统五防联锁的设计要求。

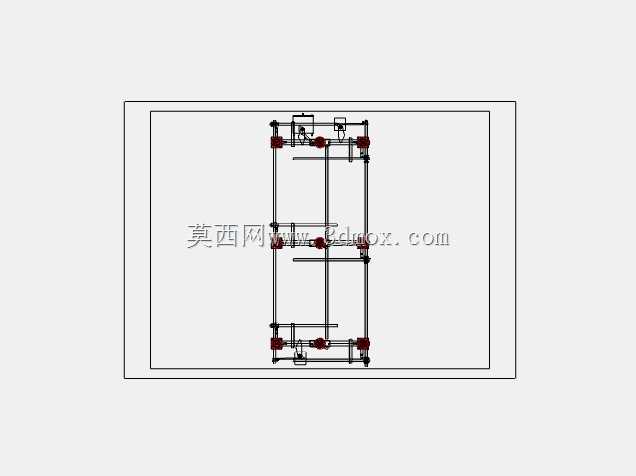

　　从安装边界来看，整套设备采用框架式底架安装结构，底架采用槽钢焊接成型，表面做热镀锌防腐处理，能够适应户外长期日晒雨淋的腐蚀环境，安装时底架通过地脚螺栓固定在变电站的混凝土基础上，基础预留的二次接线孔位置与设备底部的操作机构箱、传动连杆位置精准对应，三相极柱的中心距严格按照145kV电压等级的相间安全距离设计，避免运行过程中发生相间放电。操作机构采用弹簧储能式电动操作机构，同时预留手动操作接口，既可以通过变电站的综合自动化系统实现远程分合闸控制，也可以在检修、调试阶段通过手动摇柄实现就地操作，机构输出的扭矩通过连杆传递到每极的转轴上，带动主闸刀与接地刀完成分合动作，传动连杆的长度、拐臂角度都经过精准计算，保证三相同期性满足电力规范要求，分合闸过程中不会出现卡滞、不同期超标的问题。在实际选型应用中，这类隔离开关需要匹配所在变电站的额定电流、短路动热稳定电流参数，导电部分的触头压力、接触面积都按照额定通流能力设计，能够在长期满负荷运行状态下保持温升在标准允许范围内，短路故障情况下能够承受峰值短路电流的电动力冲击，不会出现触头变形、分闸拒动的问题。接地开关的导电回路同样按照短路电流耐受能力设计，合闸状态下能够可靠通过短路电流，起到保护检修人员、释放线路残余电荷的作用。

　　建模过程中需要重点还原绝缘子的爬电伞裙结构、导电闸刀的接触触头形状、传动连杆的铰接点位置、联锁机构的动作逻辑，保证模型的装配关系与实际设备完全一致，方便后续开展安装模拟、检修操作演练、电场仿真分析等工作，模型的外形尺寸完全参照实际产品的安装尺寸制作，底架的安装孔位、极柱高度、相间距离都与真实设备匹配，能够直接用于变电站的三维布置设计，校验设备与周边架构、其他带电设备的安全净距，避免现场安装时出现尺寸冲突、安全距离不足的问题。
