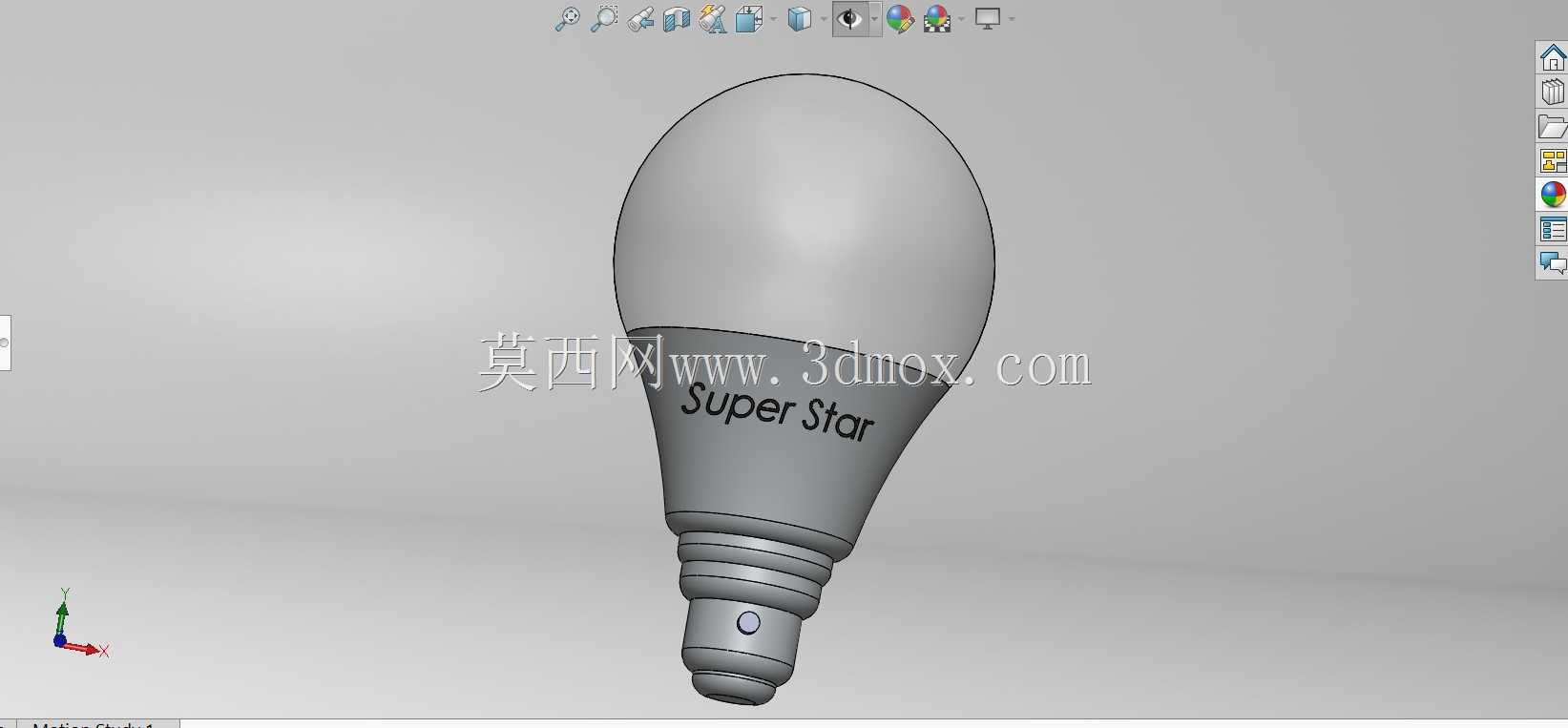

螺口式LED照明灯泡结构三维设计

　　日常民用、商用场景里的螺口LED灯泡，是替换传统白炽灯、卤素灯的主流照明器件，这款模型完整还原了这类灯泡的典型结构，从灯头螺纹段到泡壳曲面都做了贴合量产实物的结构还原，能直接用于照明产品结构教学、灯具配套选型参考、场景装配模拟等场景。做这款模型的时候，首先要考虑的是螺口灯头的安装适配性，常规E27螺口的尺寸边界是必须卡准的，螺纹大径控制在26.8mm到27mm之间，螺距符合国标灯头的3mm标准，灯头尾部的触点凸起高度控制在1.2mm左右，保证拧入标准灯座后能可靠接触导电，不会出现接触不良或者拧入卡滞的问题。灯头和散热壳体的衔接段做了滚压收口的结构模拟，还原量产产品里灯头和塑包铝散热壳压合固定的工艺特征，不会出现结构脱节的问题。

　　中间的散热段做了微锥度设计，从靠近灯头的30mm直径逐步过渡到和泡壳衔接的45mm直径，表面做了细微的环状散热筋模拟，既还原了实物的散热结构特征，也保证整体外形流畅，不会出现突兀的结构转折。泡壳部分采用了类球冠加过渡锥面的曲面设计，整体泡壳最大直径控制在60mm，总高度从灯头尾部触点到泡壳顶端控制在108mm，这个尺寸是目前市面上主流A60规格LED灯泡的通用尺寸，适配绝大多数家用台灯、吊灯、壁灯的灯罩安装空间，不会出现尺寸过大装不进灯罩，或者尺寸过小和灯具风格不匹配的问题。泡壳内部做了光源腔的结构预留，模型里还原了灯板安装位的台阶结构，距离泡壳内顶面预留了8mm的扩散空间，保证光线经过泡壳漫反射后出光均匀，不会出现明显的灯珠光斑。

　　在结构设计的细节上，灯头部分的绝缘段做了0.8mm的壁厚模拟，符合安规要求里的带电部件和外部金属壳体的爬电距离要求，散热壳体的壁厚控制在1.2mm，既保证足够的结构强度，也能控制整体重量，整灯重量模拟控制在35g左右，长时间装在灯座上不会因为自重过大出现灯座松动的问题。泡壳和散热壳体的衔接处做了卡扣加涂胶槽的结构模拟，还原量产产品里泡壳和散热壳粘接固定的工艺，胶槽宽度1.5mm，深度1mm，打胶后能保证粘接强度，不会出现泡壳脱落的问题。

　　从应用场景来看，这类LED灯泡覆盖了从家庭卧室、客厅的基础照明，到办公室、商超的公共区域照明，再到工业厂房局部照明、设备状态指示照明等多个场景，不同场景下对灯泡的光束角、亮度要求有区别，但基础安装尺寸都是统一的螺口标准，所以模型在尺寸边界上严格遵循通用标准，不管是做灯具整体装配模拟，还是做照明场景的效果渲染，都能直接适配通用灯座模型，不需要额外调整安装接口尺寸。建模过程中对曲面的顺滑度做了处理，泡壳的曲面采用G2连续过渡，不会出现曲面折痕，渲染的时候能真实还原玻璃或者PC扩散罩的透光质感，散热段的环状筋条做了等距排列，间距2mm，高度0.3mm，既还原了散热结构的细节，也不会因为筋条过密导致模型面数过多，影响装配时的运行流畅度。另外在安装边界的考量上，模型预留了灯头拧入灯座的行程空间，拧入深度控制在12mm，和标准E27灯座的啮合深度匹配，不会出现拧入过深导致灯座内部触点压坏，或者拧入过浅接触不良的问题。灯泡整体的重心控制在靠近灯头的位置，也就是整体高度下三分之一处，装在水平或者倾斜的灯座上时，重心偏下能减少灯头的受力弯矩，提升长期使用的结构可靠性，不会因为长期受力导致灯头变形。
