双耳式带法兰安装座铰接支撑结构

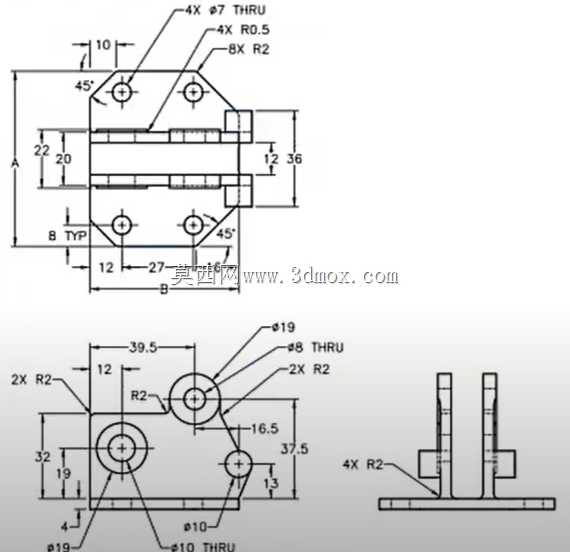

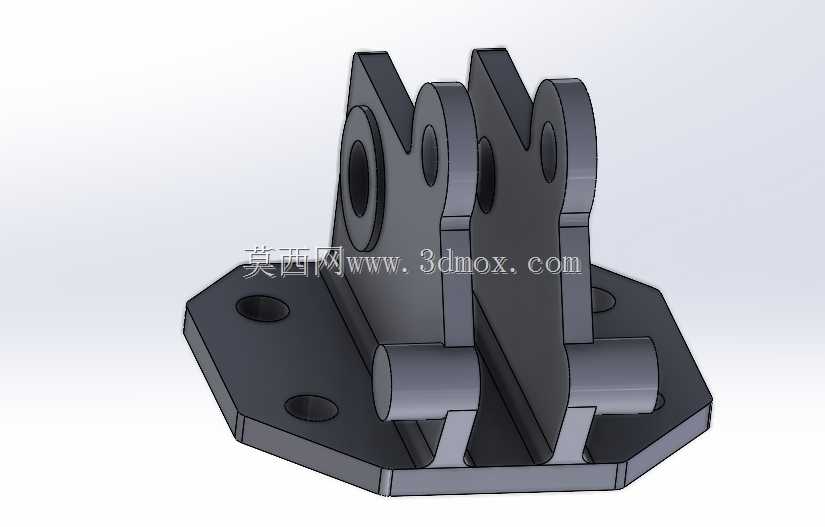

　　该铰接支撑安装座多用于工业设备中需要实现铰接转动副的连接场景，常见于工程机械的动臂连接点位、自动化设备的摆杆支撑部位、输送线的翻转机构基座处，核心作用是为铰接销轴提供稳定的安装基准，同时将铰接部位的载荷均匀传递至设备安装基面，避免局部应力集中导致的结构失效。从结构设计逻辑来看，整体采用一体化切削成型的思路，底部为切角六边形法兰安装基面，相比圆形法兰可在有限安装空间内获得更大的支撑跨度，三个安装孔呈三角分布，其中两个孔位沿支撑耳板的受力方向排布，可直接承接铰接部位传递的径向载荷，第三个孔位垂直于受力方向布置，用于抵消铰接转动时产生的扭转力矩，安装孔的沉孔设计可让内六角螺栓安装后端面与法兰基面齐平，避免螺栓突出干涉周边部件。

　　上部的双耳板结构采用对称布局，每侧耳板上设置有同轴的铰接孔，主铰接孔位于耳板上部中心位置，孔径匹配常用的标准铰接销轴，孔位周边做了加厚凸台处理，提升孔壁的抗挤压强度，避免长期受交变载荷出现孔位椭圆变形；耳板下部设置的横向圆柱凸台，一方面可作为耳板与法兰基面之间的加强筋结构，分散耳板根部的弯曲应力，另一方面可作为铰接部件转动时的限位接触面，控制铰接件的摆动角度范围，避免转动超程导致结构碰撞。设计过程中优先保证双耳板铰接孔的同轴度公差，同轴度偏差控制在0.02mm以内，避免销轴安装后出现卡滞、偏磨的问题；耳板与法兰基面的过渡位置全部采用圆角过渡，圆角半径根据板材厚度匹配，减少应力集中系数，提升结构的抗疲劳性能。

　　安装边界方面，法兰基面的切角设计可适配相邻安装面的直角布局，无需额外加工避让空间，整体安装高度控制在较低范围，降低铰接点位的重心，提升支撑稳定性；耳板的间距根据配套铰接件的宽度预留了0.2-0.5mm的装配间隙，既保证铰接件可灵活转动，又避免间隙过大导致的横向窜动。实际应用中，该结构可承受径向载荷与一定的轴向冲击载荷，适合中低速摆动的铰接场景，无需额外添加润滑衬套即可满足常规工况的使用需求，若用于重载工况可在铰接孔内加装铜套或自润滑轴承，进一步提升耐磨性能。

　　建模过程中需重点关注各孔位的位置度公差，以及耳板对称面与法兰基面的垂直度要求，这些形位公差直接影响后续装配的顺畅度与结构的使用寿命，法兰底面的平面度需控制在合理范围，避免安装后出现底座翘曲，导致耳板倾斜、销轴受力不均的问题。
