机用台虎钳夹紧装配结构设计

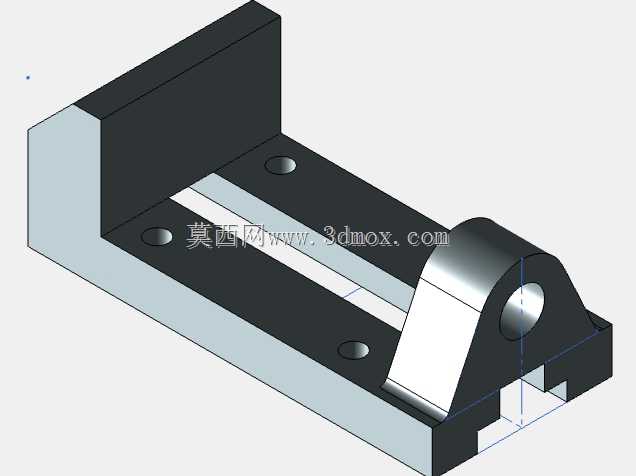

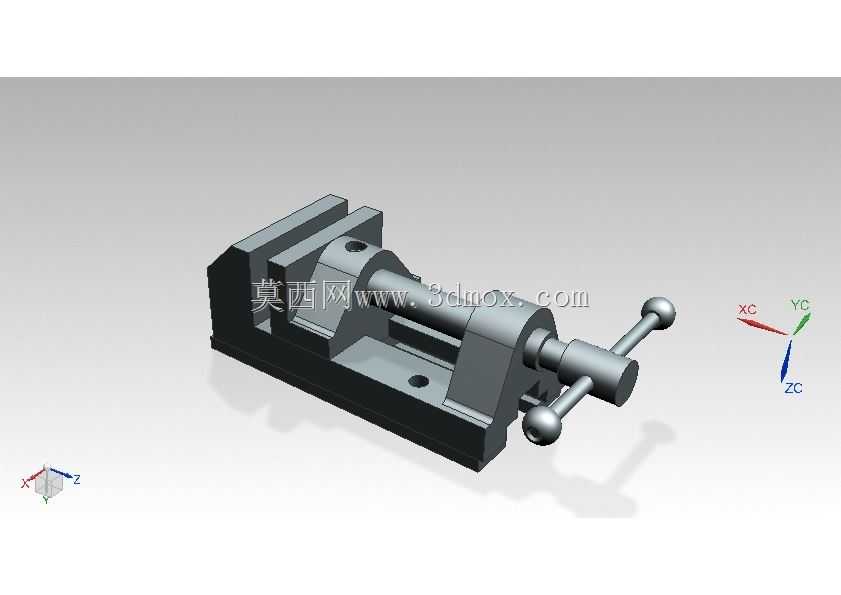

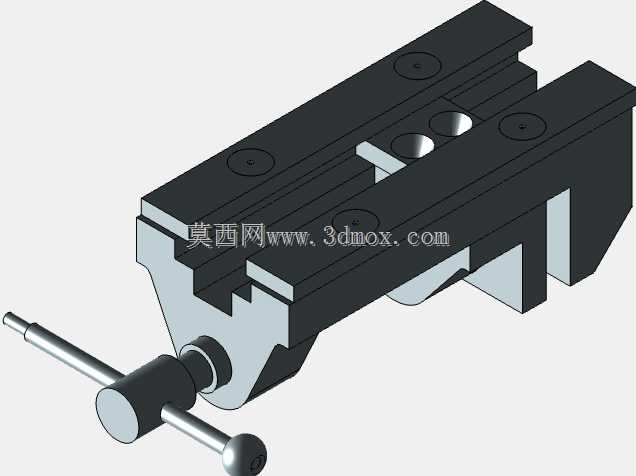

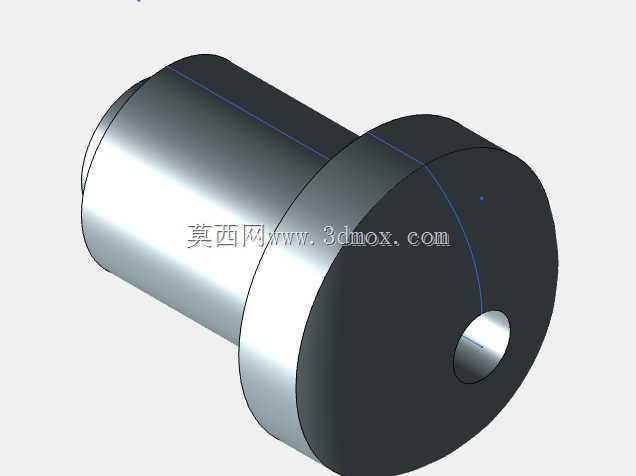

　　在常规金属切削加工、小型零件装配调校、精密零件划线工序里，机用台虎钳是机床工作台面最常用的装夹定位工装，区别于手持虎钳的便携属性，这类机用虎钳需要长期固定在钻床、铣床、磨床的工作台T型槽上，承担工件装夹时的反作用力，因此整体结构的刚性、夹紧行程的稳定性、活动钳身的滑动顺畅度，都是设计阶段需要优先考量的核心指标。从结构组成来看，这套虎钳装配包含固定钳身、活动钳身、传动丝杠、夹紧摇臂、导向滑轨、安装底座几个核心模块，固定钳身作为整个工装的基准载体，底部预留了与机床工作台匹配的安装沉孔，安装孔的孔位间距严格适配通用机床T型槽的标准间距，不需要额外制作过渡连接板即可直接完成装夹固定，安装后钳口的上平面与工作台面的平行度公差控制在0.02mm以内，避免装夹后工件出现基准倾斜。

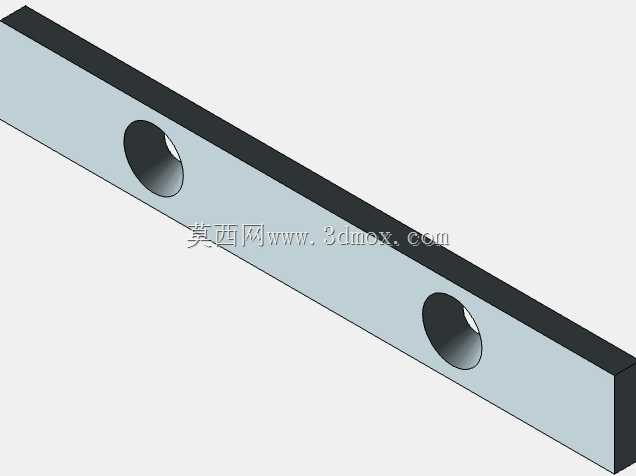

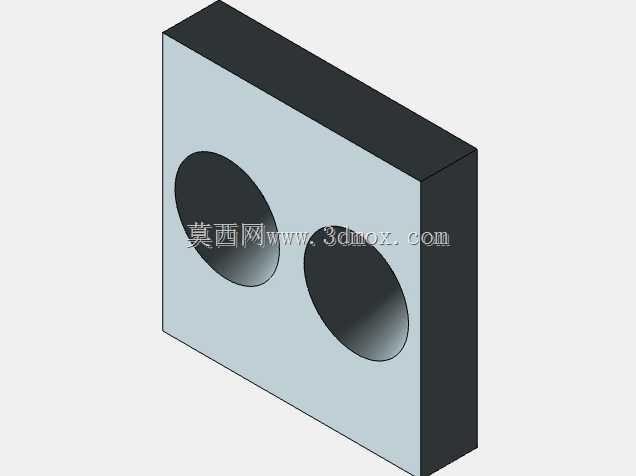

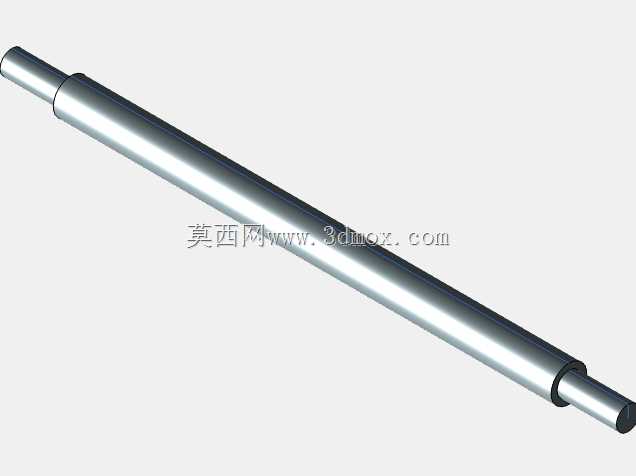

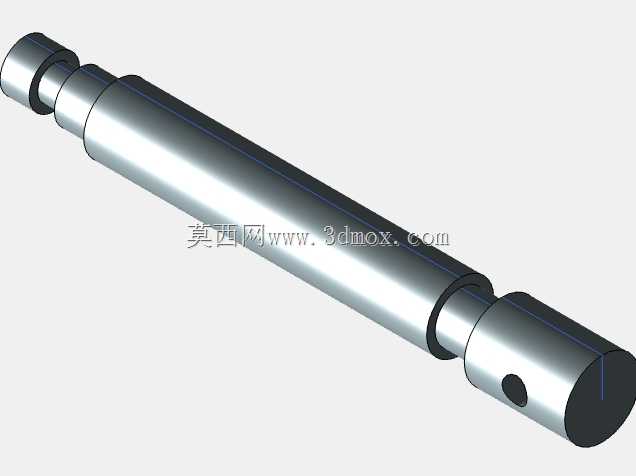

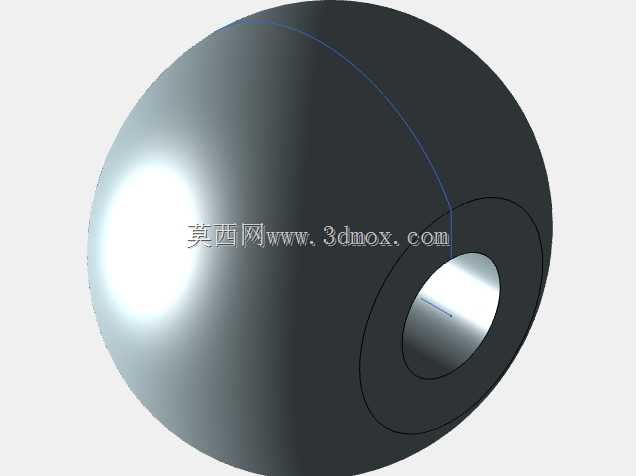

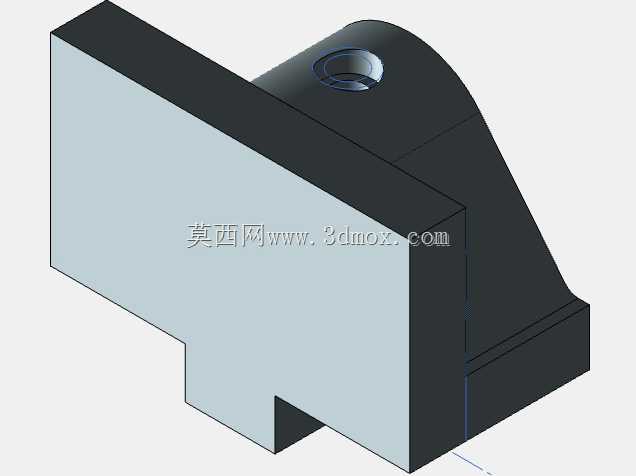

　　活动钳身与固定钳身通过矩形导向滑轨配合，滑轨的配合间隙经过设计校核，既保证滑动过程无卡滞，又能在夹紧受力时不会出现钳口上翘的问题，钳口部位预留了可更换的硬质钳口板安装位，钳口板表面做了交叉网纹滚花处理，增大与工件接触时的摩擦力，装夹硬质金属工件时不会出现打滑移位，同时钳口板磨损后可以单独拆卸更换，不需要更换整个钳体，降低工装的后期维护成本。传动部分采用梯形丝杠传动结构，相比普通三角螺纹，梯形螺纹的传动效率更高，自锁性能更稳定，夹紧工件后不会因为加工过程中的振动出现丝杠回转导致的夹紧力松弛，丝杠末端连接的双球头摇臂，操作时可以双手同时施力，在装夹大尺寸毛坯件时能够提供足够的夹紧力矩，摇臂与丝杠的连接采用快拆结构，不需要使用时可以将摇臂取下，避免加工过程中摇臂随主轴转动误碰引发安全隐患。设计过程中针对不同的加工场景做了结构适配，当用于铣床粗加工工序时，整个钳体的壁厚做了加强处理，能够承受大切削量带来的冲击载荷，不会出现钳体变形；当用于磨床精密加工工序时，钳身的导向面经过磨削加工，活动钳身的移动直线度控制在0.01mm/100mm以内，保证装夹后工件的定位精度。从安装边界来看，整套虎钳的总宽度控制在通用机床工作台的允许安装范围内，夹紧行程覆盖了常规小型零件的装夹尺寸范围，最大张开距离可以满足常见方形、条形零件的装夹需求，钳身的整体高度经过优化，装夹工件后工件的加工面高度与刀具的作业行程区间匹配，不需要额外垫高工装即可完成常规深度的切削加工。

　　在实际使用场景中，这类虎钳除了用于常规机加工装夹，还可以配合角度回转底座完成角度工件的钻削、铣削加工，也可以在钳工装配工序中作为固定工装，完成小型组件的压装、拆卸、调校作业，固定钳身的侧面还预留了定位挡块的安装槽，可以快速加装定位挡块，实现批量零件加工时的快速定位，减少重复找正的辅助时间。结构设计时充分考虑了日常维护的便利性，丝杠与导向滑轨的润滑注油孔设置在钳身的易操作位置，日常保养时不需要拆卸钳体即可完成润滑脂加注，活动钳身的限位结构设置在滑轨两端，防止丝杠旋出最大行程时活动钳身脱落，同时在夹紧行程的极限位置设置了缓冲垫，避免夹紧到极限位置时出现刚性碰撞损伤螺纹结构。

　　钳体的所有棱角位置都做了倒角处理，避免操作人员在安装、搬运工件时被锐边划伤，摇臂的球头部位做了滚花防滑处理，手上沾有切削液时也能稳定施力操作，不会出现打滑。针对不同材质工件的装夹需求，钳口板除了标准的硬质钢材质，还可以快速更换铜质、尼龙材质的软钳口，装夹表面精度要求高的有色金属、非金属零件时，不会夹伤工件表面，软钳口的安装方式与标准硬钳口完全一致，更换时只需要松开两个固定螺钉即可完成，不需要调整其他结构参数。整个装配结构的零件互换性较强，所有连接螺钉、销轴都采用标准件，后期维护时可以快速采购替换，不需要单独定制非标零件，降低了工装的全生命周期使用成本。在建模装配过程中，所有配合面都按照实际加工的公差要求做了间隙与过盈配合的模拟，固定连接部位采用过盈配合模拟，滑动部位采用间隙配合模拟，装配完成后可以直接做运动仿真，验证丝杠转动过程中活动钳身的移动是否顺畅，夹紧过程中是否存在结构干涉，摇臂转动时是否会与钳身、工作台面出现碰撞，提前规避实际加工装配时可能出现的结构问题。
