径流式涡轮增压器叶轮结构设计

　　在车用动力、小型航空活塞动力、工业微型燃气轮机等场景中，径流式涡轮叶轮是增压系统里直接承接高温排气能量、驱动压气机端完成进气压缩的核心旋转部件，其结构设计的合理性直接决定整套增压系统的能量转换效率、高转速工况下的运行可靠性以及全工况区间的响应速度。从实际工程落地的角度看，这类叶轮的设计首先要匹配动力单元的排气流量特性，不同排量的动力源对应的排气质量流量、排气温度、脉冲压力波动幅度差异极大，叶轮的流道型线必须顺着排气进入叶轮的入射角度做连续顺滑过渡，避免气流在叶片前缘出现冲击分离，减少不必要的流动损失。

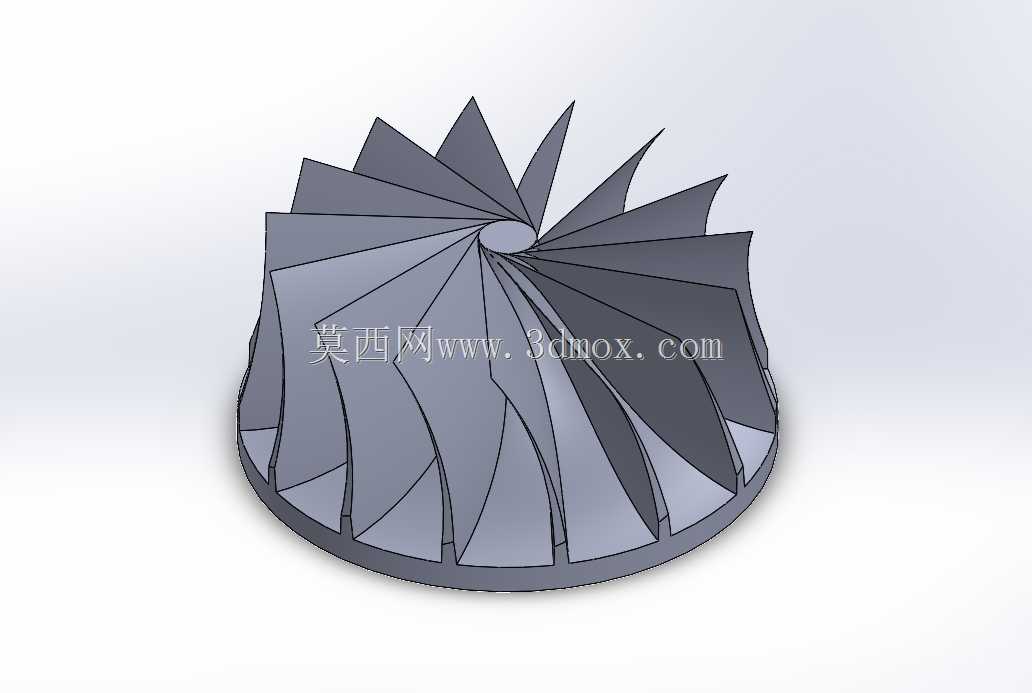

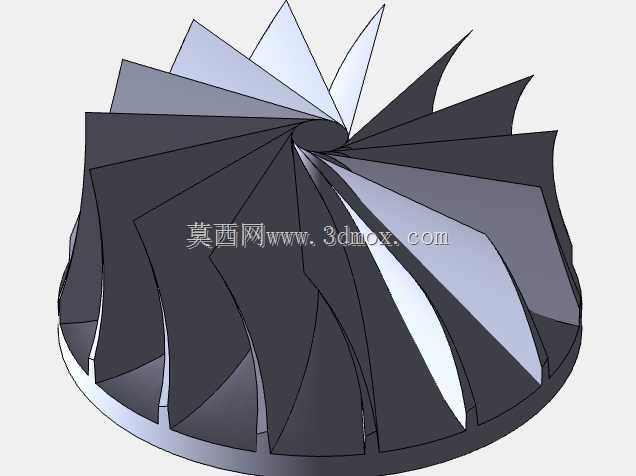

　　从结构特征来看，该叶轮采用后弯式三元扭曲叶片设计，叶片从轮盘中心的轮毂位置沿径向向外延伸，同时沿轴向向排气出口方向偏转，每一片叶片的型面都不是规则的直纹面，而是根据气流在流道内的速度三角形变化做逐点拟合，保证气流从径向进入叶轮流道后，能平顺地转向轴向流出，将气流的焓降尽可能多地转化为叶轮旋转的机械能，而非以涡流、摩擦的形式耗散掉。叶片数量的选择经过多轮流场仿真迭代，既保证流道对气流的约束能力，避免叶道内出现二次流涡团占据有效通流面积，又控制叶片总数不至于过多，增大轮盘的转动惯量，影响增压系统的瞬态响应特性——毕竟在车用场景下，驾驶员踩下油门后的增压建压速度，很大程度上取决于涡轮端叶轮的转动惯量大小，惯量越低，叶轮越容易被排气快速驱动，迟滞感就越弱。

　　轮盘部分采用锥形收敛结构，从外缘的最大直径位置向中心轮毂位置平滑过渡，这种结构一方面可以降低叶轮整体的转动惯量，减少不必要的旋转质量，另一方面可以优化轮盘背面的应力分布，在高转速运行时，轮盘自身的离心力会产生较大的周向拉应力，锥形结构可以让应力沿径向的分布更均匀，避免在轮毂与轮盘的过渡位置出现应力集中，降低长期运行后出现疲劳裂纹的风险。轮毂中心的安装孔位置设计有定位止口，与涡轮轴的配合采用过盈配合加端面键传扭的结构，安装时需要严格控制过盈量，过盈量太小会在高转速下出现配合面打滑，无法可靠传递扭矩，过盈量太大则会导致轮毂位置产生过大的装配内应力，叠加高速旋转的离心应力后超出材料的许用应力范围。

　　在安装边界上，这类叶轮的外缘与涡轮壳的蜗道内壁之间需要保留均匀的径向间隙，间隙值一般控制在叶轮直径的千分之三到千分之五之间，间隙过大会导致排气从叶片外缘与壳体的缝隙处泄漏，降低涡轮的做功效率，间隙过小则会在叶轮高速旋转出现热膨胀、轻微轴系振动时，发生叶片与壳体的刮碰，造成叶轮损坏。叶轮的轴向定位需要与压气机端的叶轮、密封环、止推轴承的位置做匹配，保证叶轮出口的轴向位置正对涡轮壳的排气出口流道，避免气流流出叶轮时出现偏斜，增大排气阻力。

　　从实际使用的工况要求出发，这类叶轮长期工作在高温排气环境中，进气侧的排气温度在车用柴油机场景下可达600到750摄氏度，汽油机场景下甚至更高，因此叶片型面的厚度分布做了差异化设计，叶片前缘位置厚度较薄，减少气流入射的阻力，叶片尾缘位置适当增加厚度，提升叶片的抗振能力，避免在排气脉冲的激励下出现叶片共振。每一片叶片与轮盘的连接位置都做了圆角过渡，避免直角连接带来的应力集中，这些圆角的大小需要结合铸造或者五轴加工的工艺性做调整，圆角太小会提升加工难度，且在铸造时容易出现浇铸不足的缺陷，圆角太大则会挤占流道的有效通流面积，影响气流的流通效率。

　　在设计迭代过程中，需要先完成一维的热力计算，确定叶轮的进出口直径、叶片高度、转速范围等基础参数，再通过三维建模完成叶片型面的构建，之后导入流场仿真软件计算不同工况下的流场分布，调整叶片的扭曲角度、安装角分布，优化流道内的速度分布，减少流动损失，之后还要做结构强度仿真，校核最高转速、最高温度工况下的叶轮应力分布、变形量，确认叶片的最大变形量不会超过预留的装配间隙，应力值低于材料在对应温度下的疲劳极限，最后还要做模态分析，计算叶轮的固有频率，确保叶轮的工作转速区间避开固有频率对应的临界转速，避免运行过程中出现共振损坏。这类叶轮的平衡精度要求极高，完成加工后需要做动平衡校正，在两个校正平面上去重，将剩余不平衡量控制在允许范围内，避免高转速下出现过大的轴系振动，影响轴承的使用寿命和整套增压系统的运行稳定性。
