减压阀配套钣金安装固定支架结构

项目分类:阀门 发布时间:2024-12-05 ID:828564
  • 减压阀配套钣金安装固定支架结构

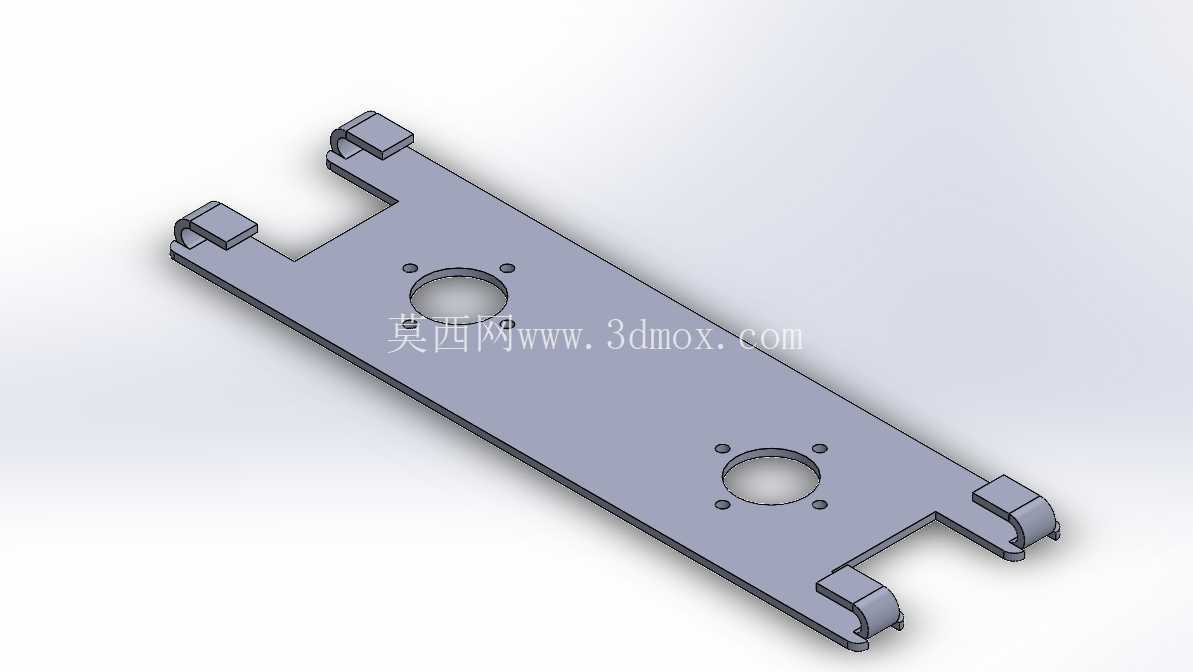

  这款钣金构件是减压阀组配套安装体系里的核心承载固定件,主要应用在工业流体管路的减压阀安装工位,不管是车间压缩空气支管路的减压阀部署,还是液压系统回路里的调压阀安装,都需要这类支架来完成阀件与安装基面的刚性连接,避免阀件在管路振动、流体压力波动工况下出现移位、接口渗漏的问题。从结构设计来看,整体采用长条式平板作为主体承载基底,两端设计了带弯折卡扣的挂装结构,这种结构不需要额外的螺栓穿过支架主体就能完成预定位,现场安装时可以先把支架挂在预装的导轨或者安装梁上,调整好水平位置后再做最终紧固,能大幅降低高空或者狭窄管路空间里的安装难度,减少施工人员托举构件的时间。

  平板主体上开设的两个带安装孔位的圆形通孔,是专门对应减压阀的流体过流通道与固定螺栓位设计的,孔位周围的四个小孔是螺栓穿装孔,孔径与孔距严格匹配常用通径减压阀的安装法兰尺寸,安装时阀件的进出流端可以直接穿过这两个大孔,不会和支架本体产生结构干涉,周围的小孔用来穿装固定螺栓,把减压阀牢牢锁在支架平面上,保证阀件的安装垂直度,避免因为安装倾斜导致的阀体内阀芯卡滞、调压精度下降问题。

  设计时特意把支架的主体板材厚度控制在合理范围,既保证足够的结构强度,承受阀件自身重量加上管路流体冲击带来的动载荷,又不会因为板材过厚增加不必要的材料成本与整体重量,两端的弯折卡扣经过折弯工艺处理,弯折处做了圆角过渡,避免应力集中导致的弯折处开裂,卡扣的内槽尺寸匹配常用的C型安装导轨宽度,挂装后不会出现横向窜动。从安装边界来看,支架的整体长度适配常规减压阀组的安装间距,宽度方向不会超出阀件本体的最大轮廓,不会和旁边布置的压力表、截止阀等配套管路元件产生空间干涉,平板主体的平面度控制在安装要求范围内,保证阀件安装后密封面能够完全贴合,不会出现密封间隙。

  这类钣金支架在实际生产中采用冲压折弯工艺一体成型,不需要额外的焊接工序,生产效率高,批次一致性好,表面做防锈处理后可以适应车间潮湿、有少量油污的工况,长期使用不会出现锈蚀脱落的问题。在管路系统运维过程中,这种支架的结构设计也方便减压阀的快速拆卸更换,不需要完全拆解整个安装架,只需要松开阀件的固定螺栓,就能把阀件从支架的通孔处取出,大幅缩短设备维护的停机时间。设计过程中还充分考虑了钣金加工的工艺性,所有的弯折边都预留了足够的折弯余量,孔位距离板材边缘的距离满足冲压工艺的最小边距要求,不会出现冲压时板材开裂、孔位变形的问题,两端的卡扣弯折角度经过反复验证,既能保证挂装时的卡入顺畅度,又能在挂装后提供足够的卡紧力,不会因为管路振动导致支架从导轨上脱落。
