壁挂式电源变压器金属防护壳体结构

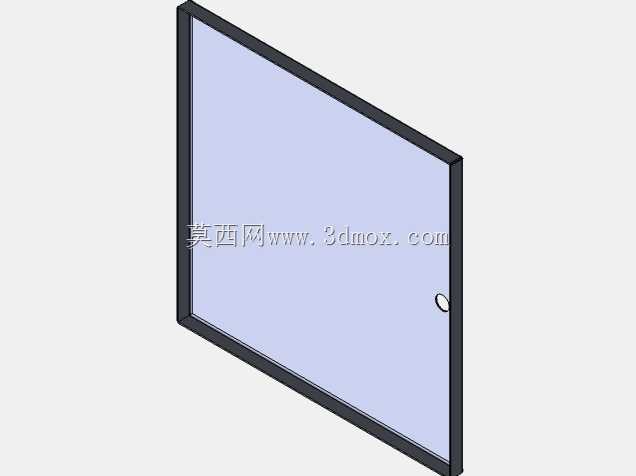

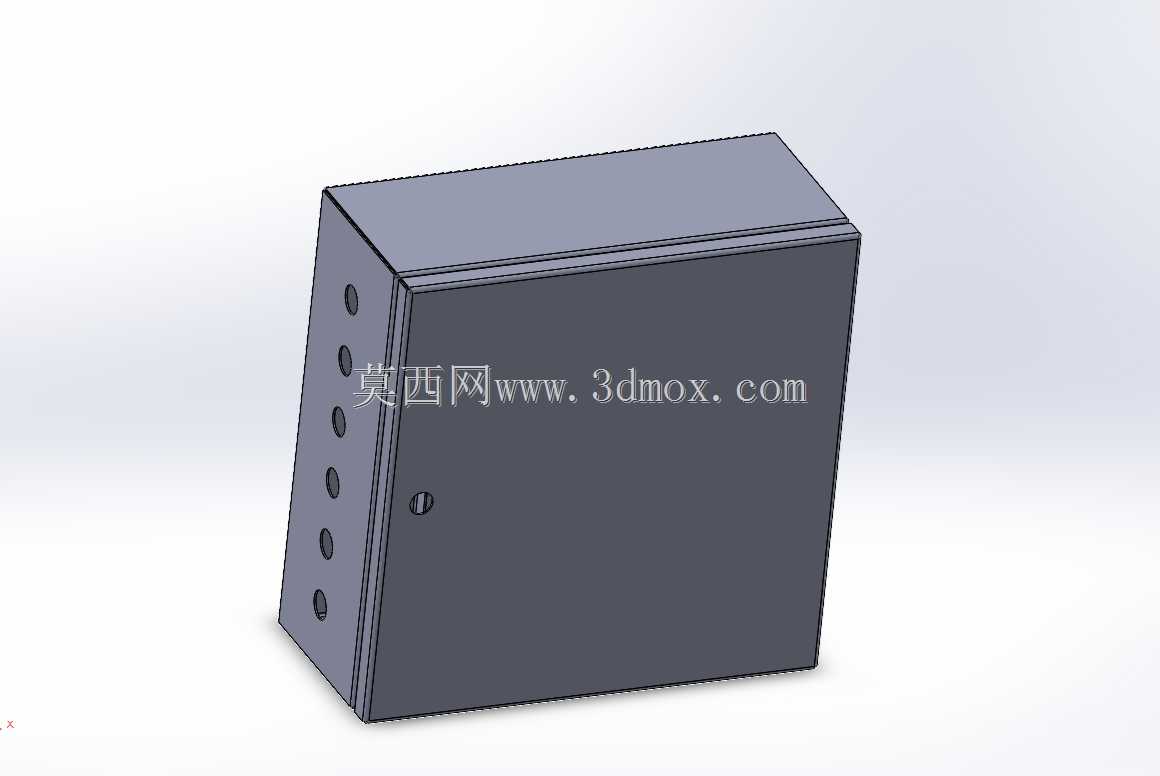

　　在低压配电末端、小型工控设备供电、楼宇局部供电支路等场景里，电源变压器的外置防护壳体是保障设备稳定运行的核心结构件，很多现场运维人员都遇到过因壳体防护不到位导致变压器积灰受潮、接线端误触碰引发故障的问题，这款壁挂式金属防护壳体的设计，正是针对这类现场痛点做的结构优化。从实际安装场景来看，这类壳体多用于室内干燥配电环境，也可适配轻度粉尘的车间工位供电场景，安装时通过背部挂孔固定在墙面或设备机架立面，不需要额外占用地面或台面空间，对于空间紧凑的设备间、流水线旁的局部供电点位来说，这种安装方式能大幅提升空间利用率。壳体整体采用封闭式钣金折弯结构，侧边预留的一排开孔是进出线接线位，设计时根据常规低压电源变压器的接线规格，预留了不同孔径的穿线孔位，不需要现场二次开孔就能适配不同线径的动力线与控制线，减少现场施工的工作量。正面的带锁门体结构是日常运维的核心操作面，日常状态下门体闭合锁定，避免非运维人员随意触碰内部带电部件，需要检修或调整接线时，通过专用钥匙开启门体即可直接操作内部变压器的接线端子、调压部件，不需要整体拆卸壳体，大幅缩短运维操作的时间。

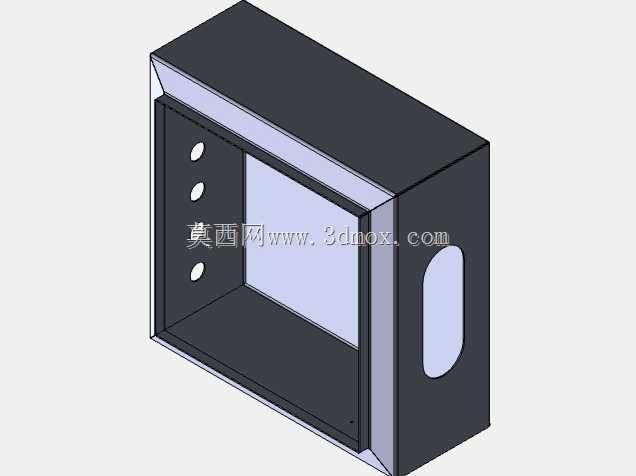

　　从设计思路上看，这款壳体的折弯边做了双层叠边处理，既提升了壳体整体的结构刚性，避免薄钣金在运输、安装过程中出现形变，也让门体闭合时的贴合缝隙更小，能阻挡大部分粉尘从拼接缝隙进入壳体内部，防护等级可以满足常规室内配电场景的要求。壳体内部的安装位预留了通用的变压器安装孔距，适配常见的同容量等级电源变压器的安装尺寸，不需要额外做安装转接板就能直接固定变压器本体，内部腔体的空间余量也做了合理预留，除了容纳变压器本体之外，还能留出接线端子排、小型熔断器等辅件的安装空间，不需要额外扩展接线盒。

　　在安装边界的考量上，壳体背部的挂孔做了腰型孔设计，现场安装时可以根据墙面膨胀螺栓的实际位置做小范围调整，降低现场安装的对位难度，壳体侧边的接线孔位距离边缘预留了足够的接线操作空间，即使是贴墙安装的状态下，也能顺利完成线缆穿入与端子锁紧操作，不会因为操作空间不足导致接线虚接的问题。门体与壳体主体的连接采用内置合页结构，没有外露的连接部件，既提升了外观的整体性，也避免外露合页积灰锈蚀导致门体开合不畅的问题，门体边缘粘贴的密封泡棉在闭合时会填充门体与壳体的拼接缝隙，进一步提升防尘效果，同时也能避免变压器运行时的轻微振动导致门体与壳体碰撞产生异响。

　　很多现场使用的简易变压器壳体要么是完全开放式的支架结构，无法提供有效防护，要么是密封过度导致内部变压器散热不畅，这款壳体在顶部与底部预留了隐蔽的通风槽，通风槽采用折弯迷宫结构，既能保证内部空气流通带走变压器运行产生的热量，又不会让粉尘直接从通风槽落入壳体内部，平衡了防护性能与散热需求。对于结构设计从业者来说，这类电气防护壳体的设计核心从来不是外观造型的复杂度，而是在有限的空间内平衡防护、操作、安装、散热这几个核心需求，每个开孔位置、每处折弯角度、每个安装孔的预留，都要对应实际现场的使用场景，脱离现场安装与运维需求的设计，哪怕造型再规整，也会在实际使用中给施工和运维人员带来不必要的麻烦。这款壳体的所有棱角位置都做了钝边处理，避免安装和运维过程中锋利的钣金边角划伤操作人员，这也是电气类结构件设计中很容易被忽略的细节，很多小厂生产的简易壳体为了省工序不做钝边处理，现场接线时很容易划破线缆绝缘层或者划伤操作人员，存在不小的安全隐患。
