消声器油箱吊装夹持通用夹具结构

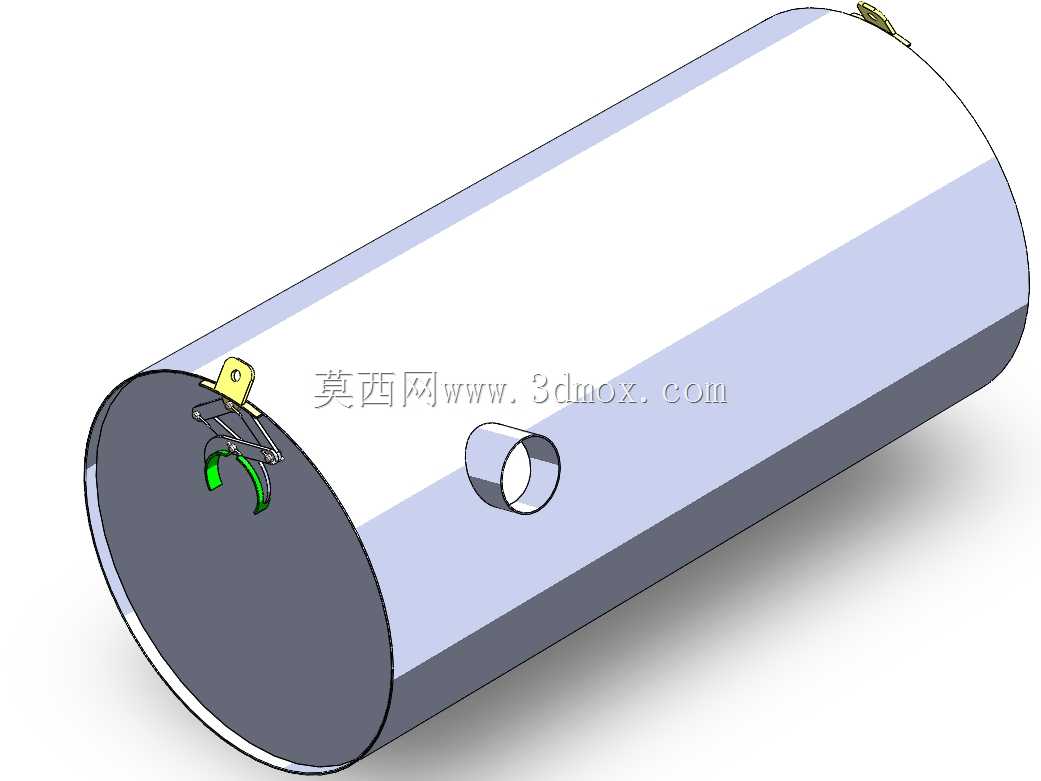

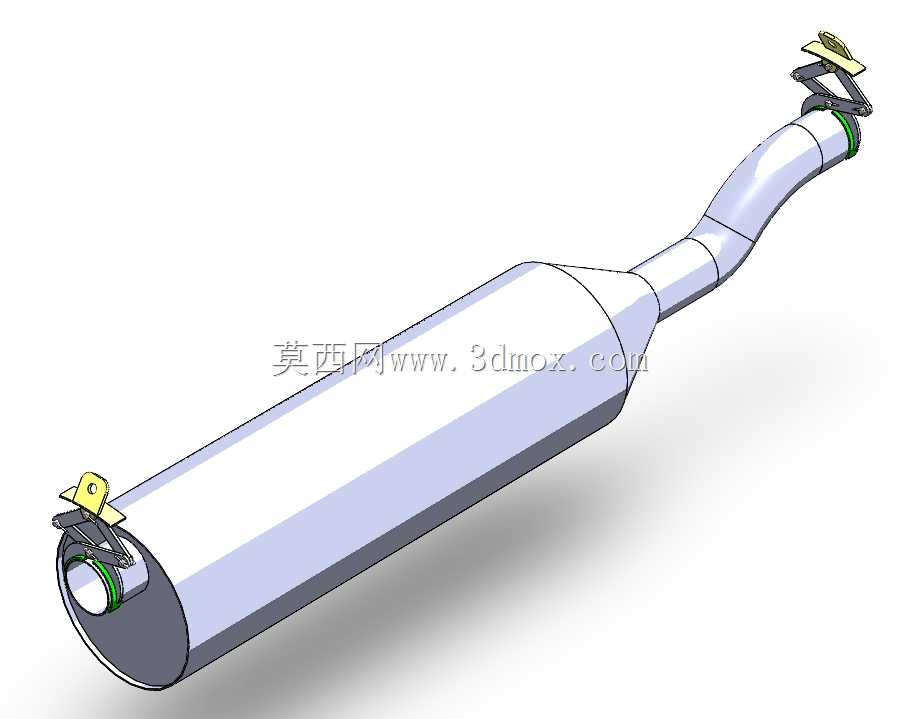

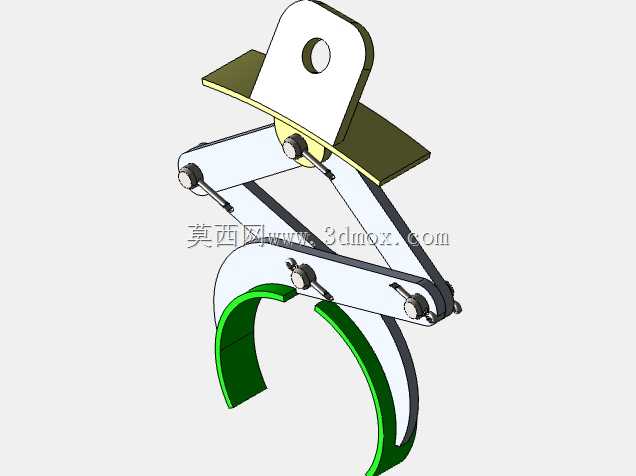

　　这套夹持装置主要面向产线物料转运、工位装配环节的圆形工件夹持需求，适配消声器筒体、汽车燃油箱这类带圆弧外轮廓的零部件吊装与临时固定作业，在整车装配线、零部件焊装工位、仓储周转环节都能适配。从结构逻辑来看，整套机构采用剪式连杆增力结构，顶部单吊点受力时，连杆组会带动两侧弧形夹臂同步收拢，吊重越大夹持力越强，不需要额外配置动力源，完全依靠工件自重实现锁止，适配常规的行车挂钩、平衡吊吊具连接，不需要对现有吊装设备做改造就能直接投入使用。

　　夹臂内侧的弧形接触面做了贴合圆弧轮廓的仿形设计，接触段预留了软质垫层安装位，实际使用时可以粘贴橡胶或者聚氨酯垫层，避免夹持过程中刮伤工件表面的涂装层，针对不同直径的圆形工件，夹臂的收拢行程可以覆盖常规乘用车消声器筒体、塑料燃油箱的外径范围，不需要更换夹头就能适配同系列不同规格的工件，减少工位上的工装更换时间。顶部的吊耳采用单孔铰接设计，和上方吊具连接后可以自适应调整吊装角度，工件起吊后能自动保持重心平衡，不会出现侧倾滑脱的问题。

　　连杆铰接点全部采用销轴连接，销轴端部配置防松脱的卡簧结构，长期反复启停吊装也不会出现销轴窜动脱落的问题，日常维护只需要定期在铰接点加注润滑脂就能保证动作顺畅，没有复杂的液压、气动元件，故障率远低于动力夹持类工装。从安装边界来看，整套装置收拢状态下的横向尺寸可以适配工位间距1.2米以内的周转通道，张开状态下能覆盖的工件外径范围从150mm到450mm，完全覆盖常规燃油箱、消声器的外形尺寸，夹臂的开合行程通过连杆的长度配比做了限位，最大张开位置不会出现连杆过死点卡滞的问题，最小收拢位置也不会因为夹臂过度挤压造成工件变形。

　　在实际工位应用中，这套夹具既可以用于吊装转运，也可以固定在工位支架上作为工件装配的固定夹具使用，比如消声器装配隔热罩、焊接挂钩的工位，把夹具顶部的吊耳固定在工作台支架上，就可以实现工件的临时固定，不需要额外配置台钳类的固定工装，一套装置兼顾转运和工位固定两种用途。结构设计上没有采用复杂的异形曲面零件，所有的连杆、夹臂、吊耳都可以采用常规的钢板切割、折弯工艺加工，不需要开模，小批量制作的成本很低，铰接孔采用常规的钻削加工就能满足精度要求，普通的机加工车间都能完成制作，后期如果需要适配更大尺寸的工件，只需要调整夹臂的长度和连杆的铰接孔位置就能快速改型，不需要重新设计整套机构。夹臂的弧形段做了加强翻边设计，夹持大重量工件的时候不会出现夹臂张开变形的问题，整套机构的额定吊重可以覆盖200kg以内的工件，完全满足常规消声器、燃油箱的重量要求，不需要额外做加强处理。在作业过程中，操作人员只需要把夹臂拉开套在工件外侧，起吊的时候机构就会自动锁紧，落位后吊点卸载，夹臂就会自动松脱，不需要额外操作锁紧机构，单人就能完成整个吊装作业，能有效降低工位的操作强度，提升转运和装配的作业效率。
