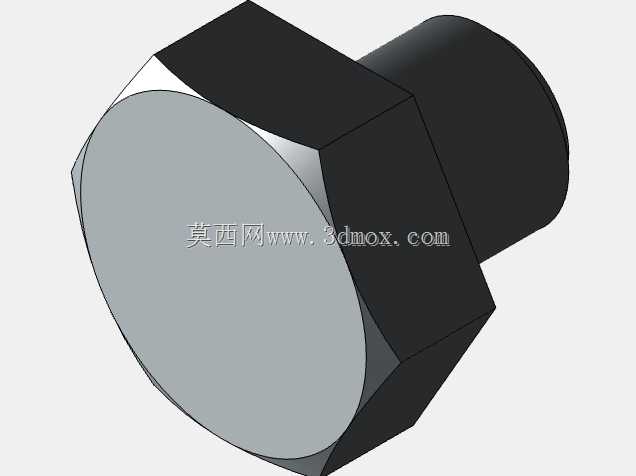

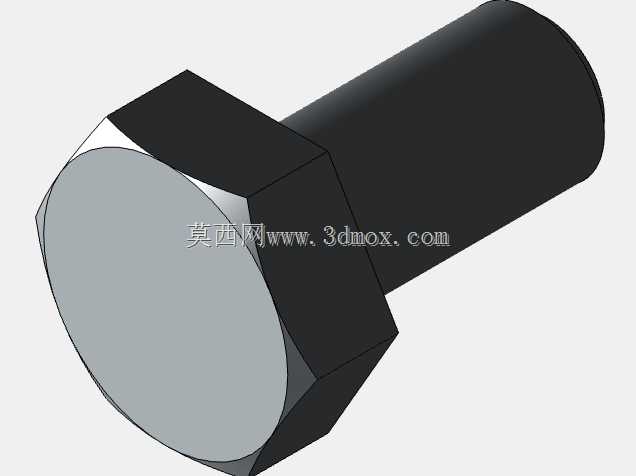

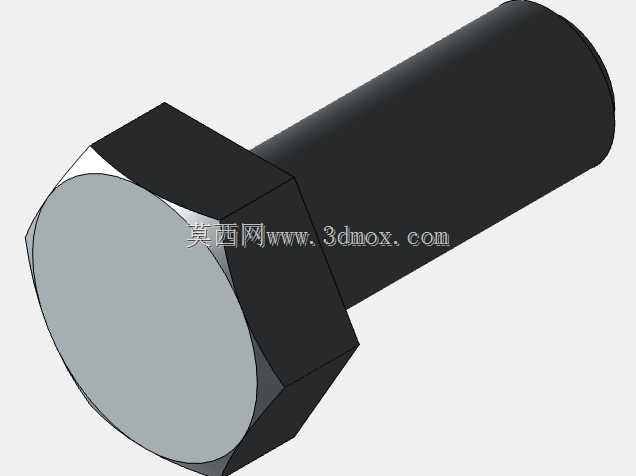

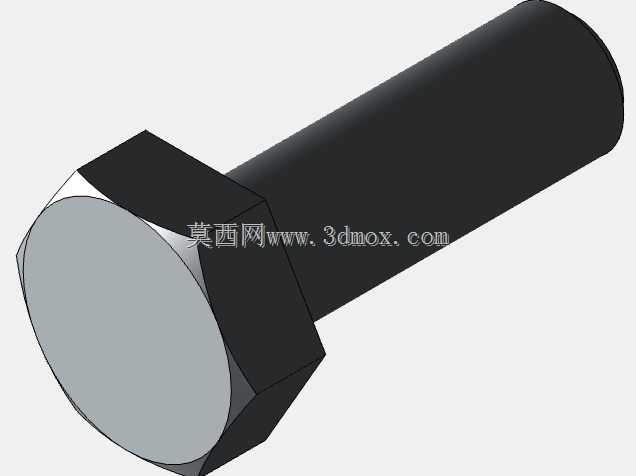

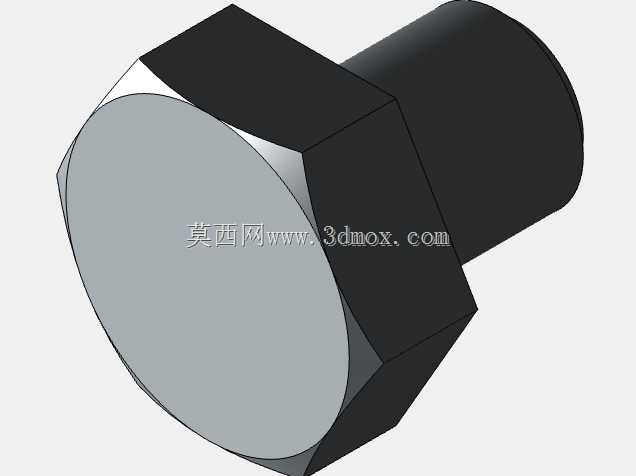

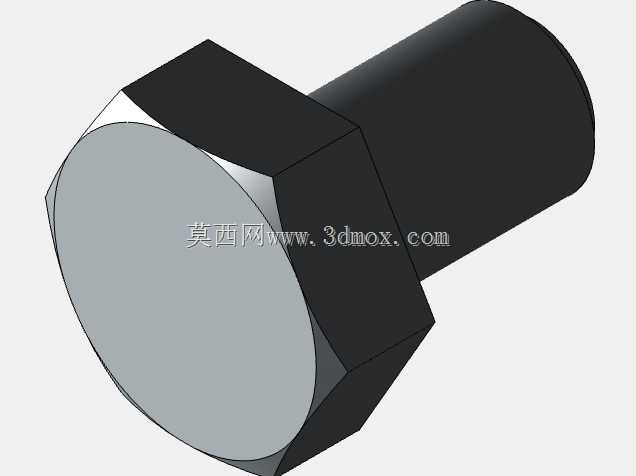

DIN933标准M10全系列外六角螺栓

　　在各类机械结构装配、工装夹具搭建、工业设备运维场景中，外六角螺栓是应用覆盖度最广的可拆卸紧固连接件之一，本次涉及的DIN933标准M10规格螺栓，覆盖10mm到30mm的常用长度区间，能够适配绝大多数常规厚度的板材叠接、型材拼接、零部件定位紧固需求。从实际工程选型角度看，这类全螺纹外六角螺栓的设计逻辑完全贴合通用装配场景的使用需求：六角头部的对边尺寸严格遵循德标公差要求，能够适配标准套筒、开口扳手、梅花扳手的通用夹持规格，现场装配时不需要准备特殊工装，无论是产线批量组装还是户外设备应急维修，都能快速找到适配工具完成锁紧作业。全螺纹的结构设计让螺栓在整个杆长范围内都能与螺母、螺纹孔形成有效啮合，当被连接件总厚度小于螺栓杆长时，不需要额外加工光杆避让段，哪怕是不同厚度组合的叠层连接件，也能通过调整螺母旋入位置获得稳定的预紧力，不会出现光杆段卡滞、啮合牙数不足导致的连接失效问题。从安装边界来看，M10规格的外六角螺栓头部对边尺寸为17mm，装配时需要预留的扳手回转空间最小为22mm，在做结构排布时只要在螺栓头部周边留出足够的扳手操作空间，就能顺利完成锁紧作业，不会因为空间干涉导致装配困难。

　　不同长度的规格对应不同的连接场景：10mm长度的短款螺栓适合薄板件的拼接、电气安装板的元器件固定，这类场景下被连接件总厚度较小，短螺栓不会因为杆长过长出现螺纹末端磕碰其他零部件的问题；12mm、16mm长度的规格适合两层标准厚度铝型材的拼接、小型钣金机柜的框架组装，能够在保证足够啮合牙数的前提下，控制螺栓伸出螺母的长度在2-3倍螺距的合理区间，既满足连接强度要求，也不会因为伸出过长造成材料浪费或者安全隐患；20mm、25mm、30mm长度的规格适合带隔振垫、密封垫片的连接场景，比如设备壳体的密封面连接、电机安装座的隔振垫固定，这类场景下中间夹层会占用一定厚度，较长的螺栓能够穿透夹层后依然保留足够的螺纹啮合长度，保证预紧力能够均匀传递到密封面或者隔振元件上，避免出现密封泄漏、隔振垫压装不实的问题。

　　从功能特性上看，DIN933标准的螺栓螺纹公差采用6g级通用公差，能够和市面上绝大多数标准M10螺母、预制螺纹孔实现顺畅旋合，不会出现过紧卡滞或者过松间隙过大的问题，六角头部的支撑面做了平整加工，锁紧时支撑面与被连接件表面能够充分贴合，预紧力不会因为支撑面倾斜出现偏载，有效降低长期受振动工况下螺栓松动的概率。在做三维建模时，这类标准件的建模需要严格把控各部分的尺寸公差：螺纹部分的牙型、螺距要符合公制粗牙螺纹的标准参数，六角头部的倒角尺寸、杆部与头部的过渡圆角都要按照标准要求绘制，这样在做整机装配干涉检查时，才能准确模拟螺栓的实际安装状态，避免出现设计阶段预留的安装孔位过小、扳手空间不足的问题，减少后续加工装配阶段的设计变更。

　　在自动化设备的机架搭建、输送线的导轨安装、机床的防护板固定等场景中，这类M10规格的外六角螺栓都是首选的紧固元件，其标准化程度高、采购成本低、互换性强的特点，能够大幅降低设备的维护成本，当设备上的螺栓出现锈蚀、滑牙等损坏情况时，不需要进行特殊测绘，直接按照标准规格采购替换即可，大幅缩短设备停机维修的时间。在做结构强度校核时，M10规格的8.8级螺栓能够满足绝大多数中低载荷场景的紧固需求，配合标准平垫、弹垫使用时，能够有效分散支撑面压力、防止振动工况下的螺母回松，对于有防松要求的场景，还可以配合双螺母、螺纹胶使用，进一步提升连接可靠性。
