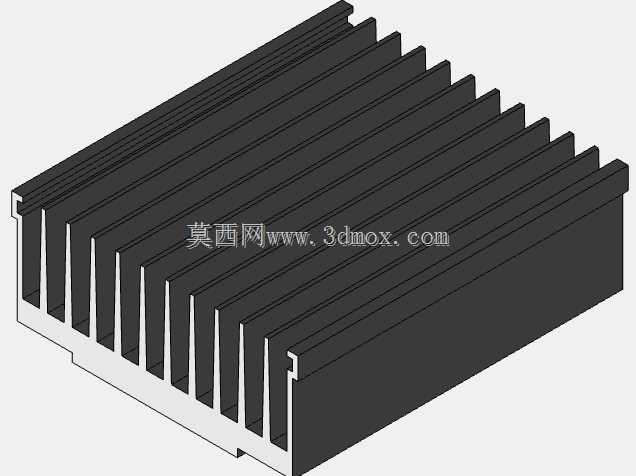

电子设备用密齿型铝制散热鳍片结构

项目分类:变压器 发布时间:2025-01-01 ID:875739
  • 电子设备用密齿型铝制散热鳍片结构

  在中小功率电源、工控板卡、功率模块的热设计场景里,这类密齿型铝制散热鳍片是被动散热方案里应用极广的结构件,很多做电源类产品的结构工程师在做热仿真迭代时,都会优先从这类标准化鳍片结构入手做适配,不用从零开始开模打样,能大幅缩短热设计的验证周期。从实际使用场景来看,这类鳍片大多搭配功率MOS管、整流桥、小型变压器这类发热功率在10-50W区间的发热器件使用,依靠铝材质本身的高导热特性,把器件工作时产生的热量通过基板传导到每一片鳍片上,再通过鳍片之间的空气自然对流把热量散到周围环境中,不需要额外搭配风扇就能把器件的结温控制在安全阈值内,在对噪音有严格要求的工业控制、民用小功率电源、通讯终端设备里应用占比很高。

  从结构设计的思路来看,这款鳍片采用等间距平行直齿布局,没有做复杂的剖沟或者异形齿设计,核心是在控制铝型材挤出成型难度的前提下,最大化单位体积内的散热面积。齿片的厚度控制在1.2mm左右,齿间距留足4mm的空气流通通道,既不会因为齿片过薄导致挤出成型时出现齿歪、缺料的不良,也不会因为齿间距过小导致空气在齿间滞留形成热阻,影响自然对流的换热效率。基板部分的厚度做了5mm的加厚设计,一方面是保证热量从发热器件接触面传导到各齿根位置时的横向导热效率,避免出现基板局部热量堆积,另一方面也给后续的安装加工留出足够余量,不管是在基板上攻丝安装固定发热器件,还是在侧面开孔做整机的安装固定,都不会因为基板太薄导致螺纹滑牙或者结构强度不足。

  在安装边界的设计上,这款鳍片的底部预留了两个定位凸台,凸台的尺寸公差控制在±0.1mm,和电源PCB板上预留的安装卡槽可以直接卡接定位,不需要额外做治具辅助定位,组装时工人只需要把鳍片顺着卡槽推入,再在两端点上固定胶或者打上微型螺丝就能完成固定,能有效提升产线的组装效率。鳍片的整体外形长宽尺寸适配常规的100W以内小型电源的内部安装空间,总高度控制在35mm以内,不会超出常规壁挂式电源、桌面式适配器的外壳内部高度限制,齿片的顶端做了0.3mm的圆角处理,避免组装过程中锋利的齿边划伤工人或者划破内部的绝缘线材。

  从实际使用的功能特性来看,这种直齿密鳍结构的风阻极低,哪怕后续因为功率升级需要在鳍片侧面加装微型轴流风扇做强制风冷,也不需要重新更换散热结构,直齿的风道方向和风扇的出风方向完全平行,气流可以毫无阻碍地穿过每一片齿间间隙,换热效率比异形齿结构在强制风冷场景下还要高出15%左右。另外整个鳍片采用6063-T5铝合金挤出成型,表面做了本色阳极氧化处理,氧化层厚度控制在8-12μm,既可以提升铝表面的辐射换热能力,也能避免长期使用过程中铝表面出现氧化锈蚀,影响散热效率和外观一致性。在做热设计匹配的时候,工程师只需要根据发热器件的总热耗,结合环境温度的上限,核算鳍片的总热阻是否满足器件的温升要求即可,这类标准化的鳍片结构热阻参数稳定,不同批次的产品热阻偏差不会超过0.2℃/W,做热仿真的时候代入参数得到的结果和实际测试值偏差很小,能减少反复打样验证的次数。

  很多刚接触热设计的工程师容易陷入“鳍片越密散热越好”的误区,实际上这款鳍片的齿间距和齿厚的配比是经过大量实际测试验证的,在自然对流场景下,如果齿间距小于3mm,空气在齿间的流动会因为粘滞阻力变大,反而导致换热效率下降,这款结构的齿间距设定刚好卡在自然对流换热效率最高的区间,同时兼顾了型材挤出的良率,不会因为齿型太复杂导致挤出成本大幅上升。另外基板的平面度控制在0.05mm以内,和发热器件安装的时候,只需要涂覆一层薄薄的导热硅脂就能填满接触面的微观空隙,不需要额外加装导热垫,既能降低物料成本,也能减少接触热阻,提升整体的导热效率。在做整机安规设计的时候,鳍片的边缘和周边带电部件的距离只要满足加强绝缘的爬电距离要求,就可以直接作为安全防护结构的一部分,不需要额外加装绝缘罩,能进一步压缩整机的内部空间占用。
