电源变压器用L型支架滑轮支撑结构

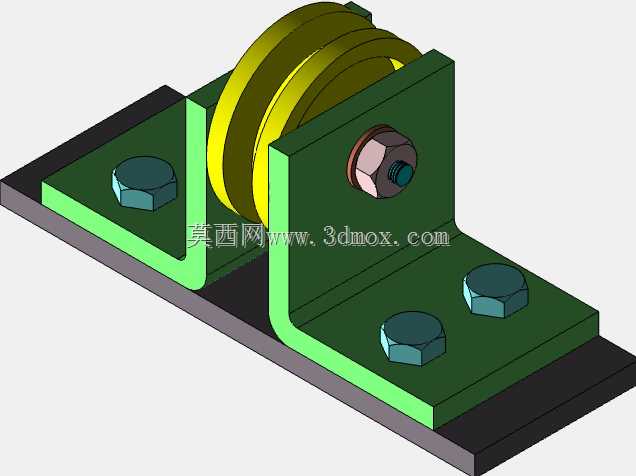

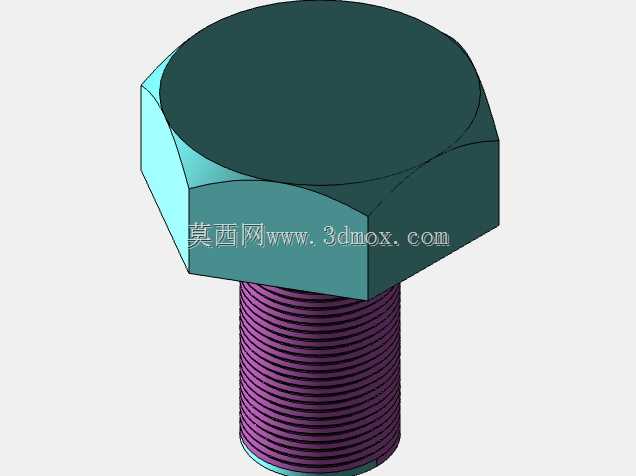

　　该滑轮支撑组件主要应用于电源变压器生产装配、运维检修环节的线缆牵引、部件移位导向场景，在变压器绕组绕制作业中可作为导线张紧导向的承载构件，也可在变压器器身装配、现场吊装移位时作为辅助滑动支撑，减少构件移动过程中的摩擦阻力，避免线缆或金属构件表面出现剐蹭损伤。从结构组成来看，整套构件采用L型折弯钢板作为主承载支架，支架底部为平直安装面，开设四个螺栓过孔，可通过外六角螺栓将整个组件固定在设备基座、工装台面或者变压器夹件的预设安装面上，安装孔位采用对称排布设计，可适配不同方向的安装需求，降低现场安装的孔位对位难度。

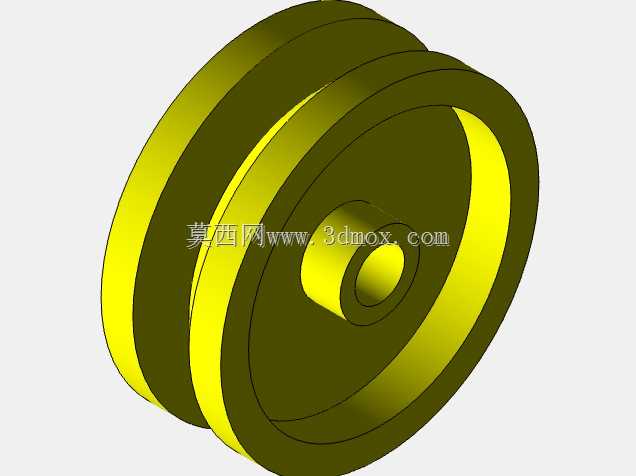

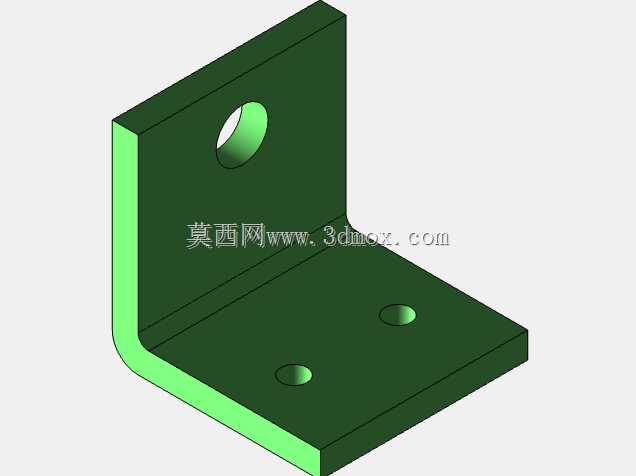

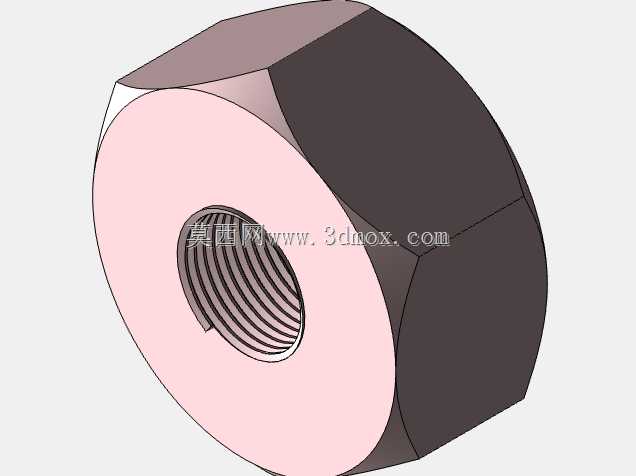

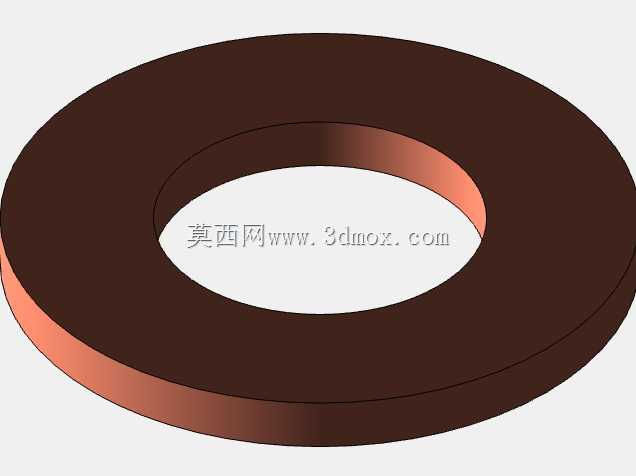

　　支架竖直立面与底部安装面为一体折弯成型，折弯处做了圆角过渡处理，避免应力集中导致支架受载时出现折弯处开裂的问题，竖直立面开设滑轮轴安装孔，滑轮轴贯穿立面与双槽滑轮内孔，轴端采用六角螺母加防松垫圈的锁紧结构，既保证滑轮转动时的轴向定位精度，也能在长期受振动的工况下避免螺母松脱，保障滑轮转动的稳定性。滑轮采用双轮槽结构设计，可同时容纳两根不同线径的线缆或者钢带通过，轮槽边缘做了圆弧倒角处理，避免线缆经过时被锐边割伤绝缘层，滑轮与安装轴之间预留了合理的转动间隙，既不会出现轴向窜动过大的问题，也能保证滑轮在无额外润滑的工况下转动顺畅，不会出现卡滞。

　　在设计过程中，优先考虑了构件的受力合理性，L型支架的板材厚度根据滑轮额定承载载荷做了匹配选型，当滑轮承受垂直向下的载荷时，力可通过竖直立面传递到底部安装面的四个紧固点上，避免支架出现悬臂过大导致的变形问题，四个安装螺栓的排布间距经过核算，保证每个螺栓承受的剪切力在许用应力范围内，不会出现长期受载后螺栓断裂的问题。安装边界方面，底部安装面的长度与宽度尺寸适配常规工装台面的T型槽间距，也可直接固定在变压器油箱壁的预设安装座上，竖直立面的高度经过优化，保证滑轮轮槽的中心高度与对应导向点位的高度差在合理范围内，避免线缆经过滑轮时出现过大的包角，减少线缆与轮槽之间的不必要磨损。

　　整套组件没有多余的冗余结构，所有构件均采用常规标准件与钣金加工件组合而成，加工难度低，后期维护更换配件时可直接采购标准紧固件替换，不需要定制特殊规格的零件，在实际使用过程中，可根据不同的导向需求调整滑轮轴的锁紧位置，也可更换不同槽宽的滑轮适配不同直径的牵引件，适配性较强。在变压器生产车间的绕线工位上，这类支撑组件通常成组排布，多组组件配合形成导线的导向路径，保证绕制过程中导线的张紧力稳定，不会出现导线跑偏、叠绕的问题；在现场检修作业中，该组件可快速固定在临时搭建的工装架上，作为牵引绳索的转向支撑点，减少人工牵引时的劳动强度，也能避免绳索与设备棱角直接接触导致的绳索磨损断裂风险。结构设计时充分考虑了不同工况的使用需求，支架表面做了防锈涂覆处理，可在车间多尘、少量油污的环境下长期使用，不会轻易出现锈蚀问题，滑轮采用耐磨材质加工，长期与线缆、钢带摩擦也不会出现过快的轮槽磨损，延长整套组件的使用寿命。
