带双安装耳斜槽式电源变压器固定支座

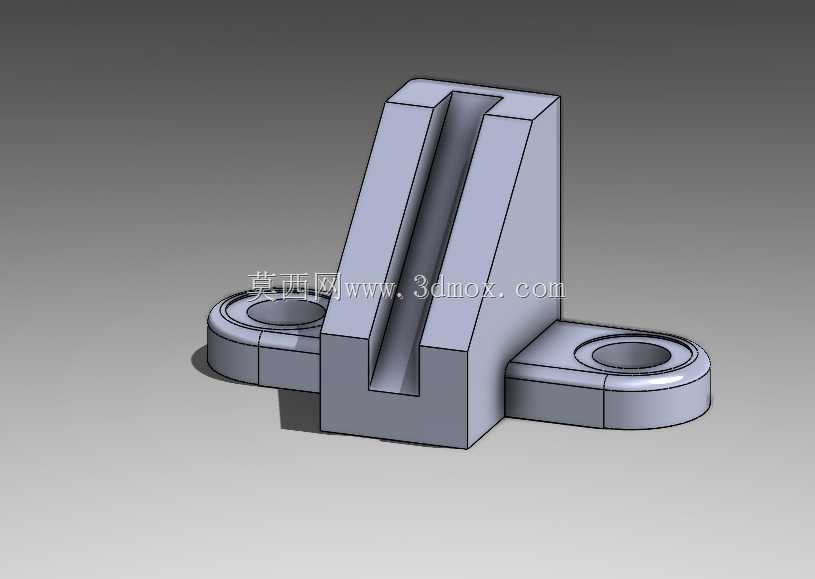

　　这款支座结构主要适配中小功率工频电源变压器的安装固定场景，常见于工业控制柜内部、小型机电设备供电模块、台式测试仪器的电源舱布局中，用来承托线包与铁芯组合后的变压器主体，避免变压器本体直接与设备钣金壳体接触，同时抵消设备运行过程中产生的微幅振动，防止变压器接线端子因长期振动出现松脱、线包绝缘层磨损的问题。从结构功能来看，主体斜向开设的通槽是核心的限位结构，槽体的倾斜角度设置为45度，刚好匹配部分斜装式变压器的出线方向，能让变压器次级输出线顺着槽体方向直接引出，避免线材在支座边缘出现直角弯折，减少线材绝缘层被结构棱边割破的风险。

　　两端伸出的带孔安装耳是整个支座的受力承载部位，每个耳位上设计有沉孔结构，沉孔深度为1mm，安装时螺丝头部可以完全沉入孔内，不会突出支座表面，既保证了支座与安装面的贴合度，也避免突出的螺丝头刮蹭变压器底部的绝缘衬垫。两个安装耳的中心距设置为178mm，这个尺寸是参考市面常见的86型、96型叠片铁芯变压器的安装孔距设计的，能直接适配多数常规功率段电源变压器的安装需求，不需要额外在设备安装板上重新打孔调整。从设计思路上，整个结构采用一体化铣削成型的逻辑，没有额外的拼接部件，主体部分的壁厚设置为26mm，足够承受变压器自重带来的静载荷，即使是重量达到5kg左右的变压器，长期安装也不会出现支座形变的问题。

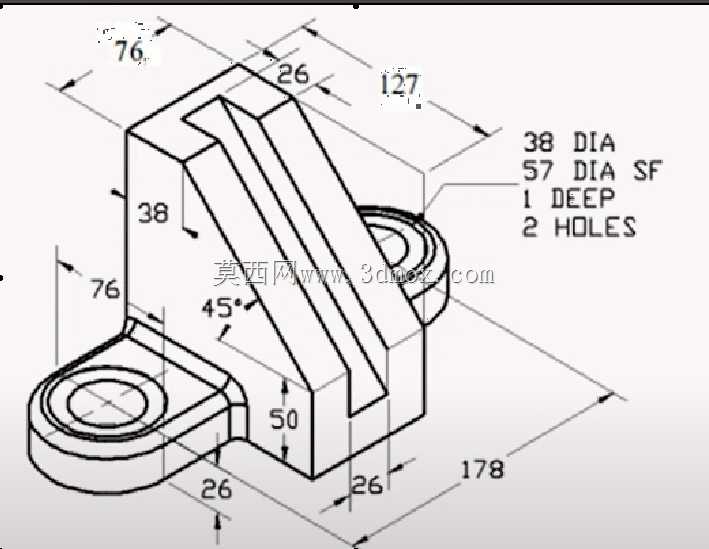

　　主体立壁的高度设置为50mm，刚好能卡住变压器铁芯的下沿位置，不需要额外增加压片就能限制变压器的横向位移，安装时只需要将变压器底部对准支座的斜槽位置放下，再通过两端耳位的螺丝固定即可，装配步骤比传统的平板式安装支架少两道工序。尺寸边界上，整个支座的总长度为178mm，主体部分的宽度为76mm，安装耳的外圆直径为57mm，沉孔的内径为38mm，适配M8规格的内六角安装螺丝，安装时支座底部与设备安装面完全贴合，不需要额外加装调整垫片。主体斜槽的槽宽设置为26mm，槽体的长度方向总尺寸为127mm，能容纳铁芯宽度在120mm以内的变压器嵌入，槽体两端的倒角处理能避免变压器装入时刮伤铁芯表面的防锈涂层。

　　在实际设备布局中，这款支座的安装占用空间非常规整，不会在设备内部形成多余的突出结构，相邻的电气元件可以紧贴支座侧面布置，能有效节省控制柜内部的走线空间。支座的两个安装耳对称分布在主体两端，受力点均匀分布在变压器重心的两侧，即使设备在运输过程中出现颠簸晃动，支座也不会出现单侧受力过大导致的断裂问题。结构上所有的棱边都做了0.5mm的倒角处理，没有尖锐的毛刺，装配作业时不会划伤操作人员的手部，也不会割破相邻布置的线材绝缘层。从建模逻辑来看，整个结构的特征清晰，没有难以加工的倒扣结构，不管是采用铝型材铣削加工，还是采用工程塑料注塑成型，都能实现较高的尺寸精度，量产时的良率能控制在较高水平。安装孔的沉孔设计同时兼顾了金属件和塑料件的加工特性，金属件加工时沉孔部位不会出现崩边问题，塑料件注塑时沉孔位置也不会出现缩痕，能保证安装面的平面度要求。在实际选型使用时，只需要核对变压器的底部安装尺寸、铁芯宽度和整体重量，就能判断是否适配这款支座，不需要额外做结构修改，对于快速搭建设备样机、小批量设备生产的场景，能大幅缩短结构设计的周期，减少自定义安装支架的绘图和加工成本。
