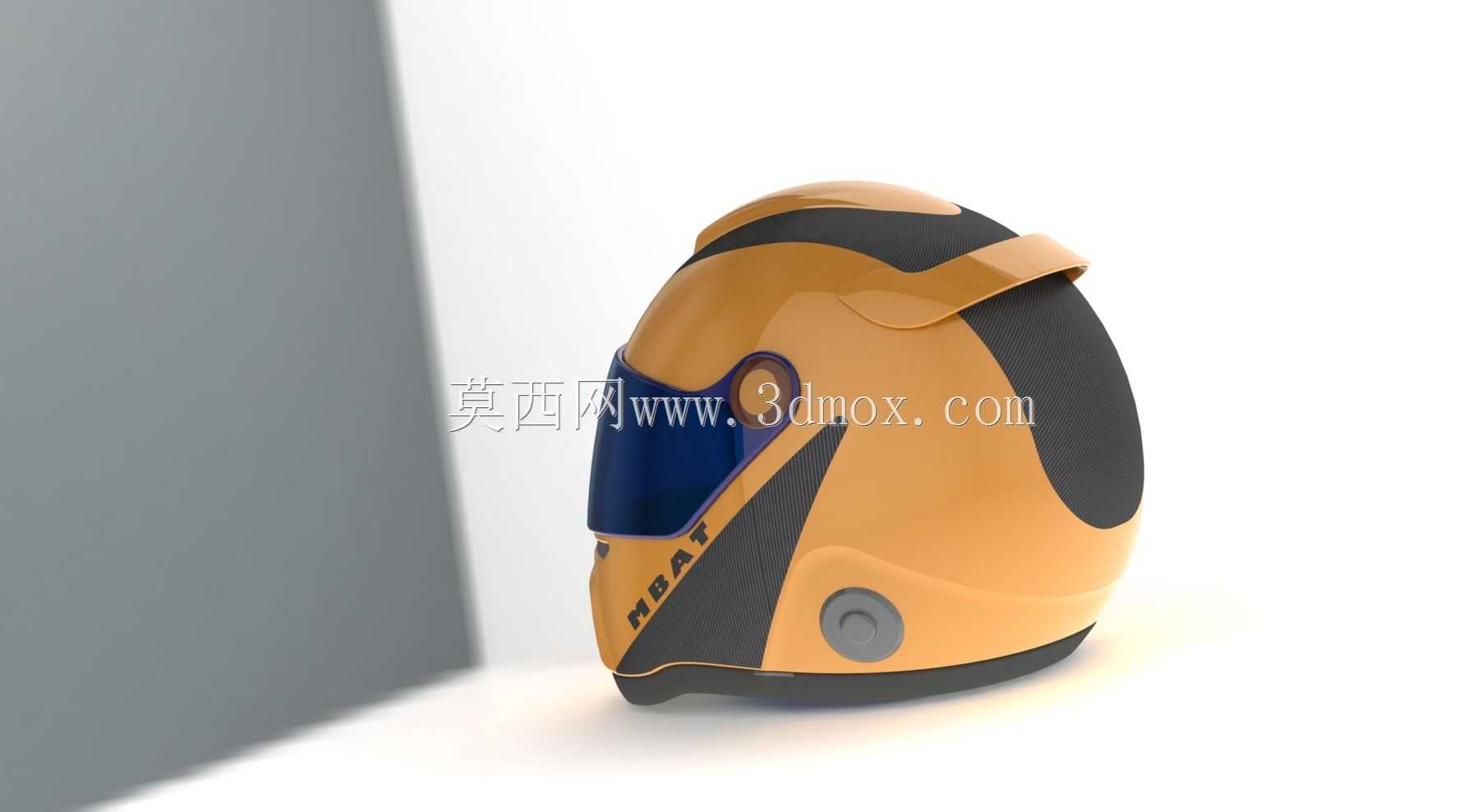

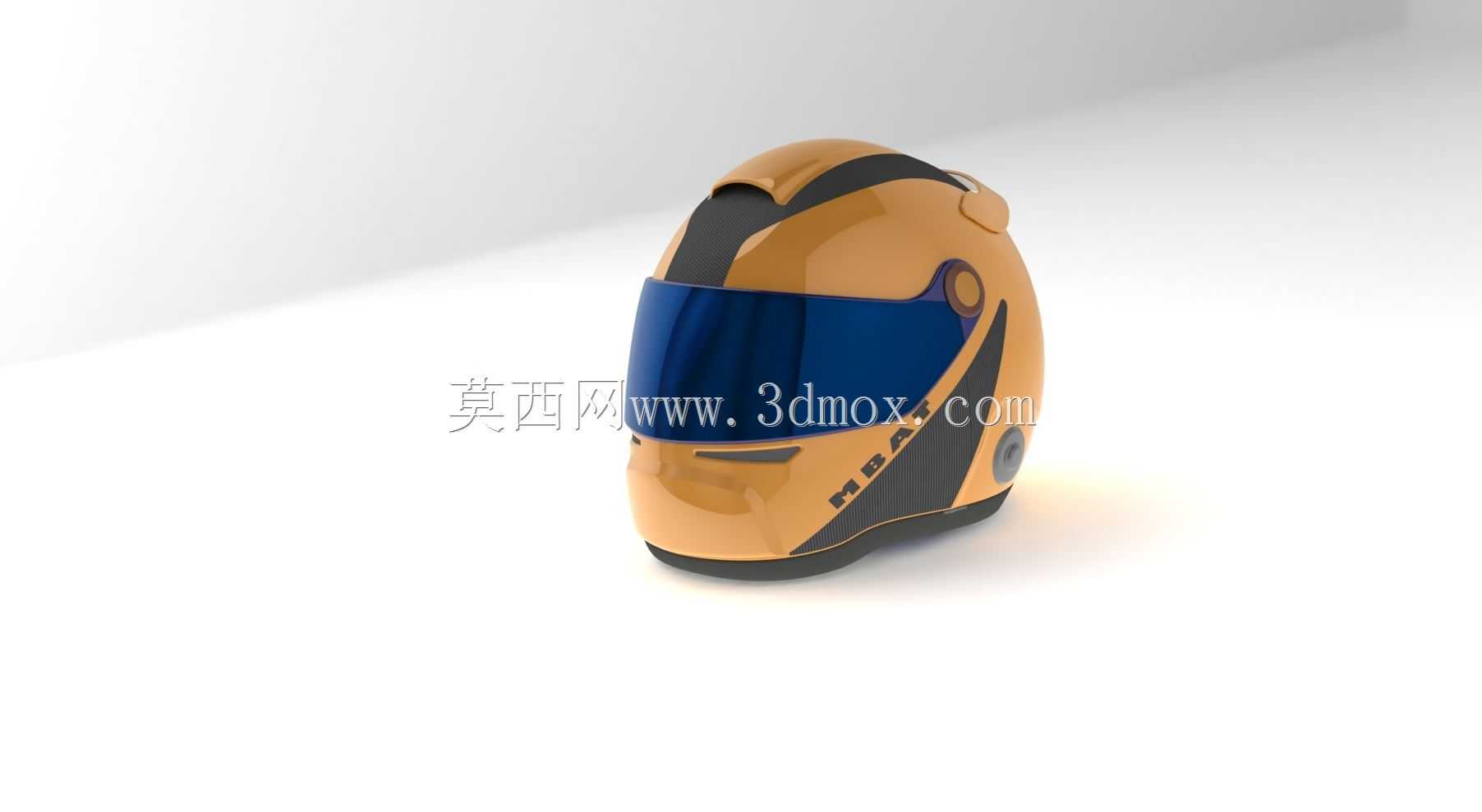

曲面实体结合设计的F1赛车防护头盔

　　在赛车运动的安全防护体系中，头盔是直接关系到驾乘人员生命安全的核心护具，不同于普通民用头盔，F1赛事场景下的头盔需要同时兼顾高速气流下的气动稳定性、碰撞冲击下的结构吸能能力、长时间佩戴的人机适配性，以及复杂工况下的视野保障要求，这也对头盔的三维结构设计提出了极高的精度要求。这款头盔的设计过程中，首先从实际赛事的使用场景出发，拆解了不同工况下的性能需求：当赛车在直道达到300km/h以上的时速时，头盔外表面需要引导气流平顺流过，避免产生紊流增加颈部负荷，同时还要防止气流在镜片位置形成负压导致视线变形；在发生碰撞的极端场景下，壳体的曲面曲率变化需要能够均匀分散冲击力，避免应力集中在某一区域造成壳体破损；而在日常佩戴场景中，头盔内部的实体结构需要预留出缓冲层、通讯耳麦、通风管路的安装空间，同时保证与不同头型的适配度。

　　设计阶段采用了曲面造型与实体造型结合的方式，外覆盖件全部通过G2连续的曲面搭建，从盔体顶部的气流引导脊线，到两侧的侧部防护曲面，再到镜片安装位的贴合轮廓，每一处曲面的曲率变化都经过了气动逻辑的校验，避免出现突兀的折角破坏气流走向。实体建模部分则重点处理了盔体的壁厚变化、安装位的凸台结构、通风口的贯通结构，不同于纯曲面的外观设计，实体结构需要考虑实际生产中的工艺可行性，比如壳体的壁厚均匀性控制在3-5mm区间，既不会因为过厚增加整体重量，也不会因为过薄降低抗冲击强度；镜片安装位的旋转轴凸台采用了加强筋结构与盔体主体一体化设计，避免高速气流冲击下镜片出现抖动；盔体下部的颈部贴合位置做了向内收的实体翻边，既可以提升佩戴时的包裹感，也能在发生侧向碰撞时避免盔体过度位移。

　　从安装边界来看，这款头盔的整体外轮廓尺寸参考了FIA现行的头盔技术标准，整体宽度控制在240mm以内，前后长度控制在280mm以内，高度控制在260mm以内，能够适配绝大多数赛车座舱的头部空间要求，不会因为盔体尺寸过大导致进出座舱受限，也不会在赛车发生翻滚时因为盔体与防滚架干涉造成额外伤害。盔体表面的通风道设计采用了隐藏式的曲面凹槽结构，前部的进风口位于盔体上方正压区，能够在高速行驶时将外部气流导入盔体内部，后部的出风口位于盔体尾部负压区，利用压力差将内部的热空气抽出，整个通风道的实体结构在建模时做了圆滑过渡，避免风道内部出现直角结构产生风噪。镜片部分的曲面采用了与盔体前部曲面曲率匹配的大弧面设计，水平视野角度超过180度，垂直视野角度能够覆盖从前方路面到仪表盘的全部可视范围，镜片与盔体的贴合位置做了一圈密封槽结构，实体建模时预留了密封胶条的安装余量，能够在雨天行驶时防止雨水渗入盔体内部。侧部的防护区域做了曲面加厚处理，对应头部太阳穴的位置增加了实体缓冲层的安装空间，能够在侧面碰撞时提供额外的吸能余量，盔体后部的曲面做了扰流造型，能够在高速行驶时产生一定的下压力，降低头盔在高速气流下的上浮趋势，减少颈部的负荷。

　　在建模的细节处理上，所有曲面与实体的交接位置都做了圆角过渡，避免出现尖锐的棱角，一方面是为了降低生产过程中脱模的难度，另一方面也是为了防止碰撞时棱角位置产生应力集中导致结构开裂。盔体内部的实体结构预留了内衬的安装卡扣位置，卡扣的凸台高度控制在5mm，既能够保证内衬安装的牢固度，也不会因为凸台过高顶到缓冲层影响佩戴舒适度。不同于很多只做外观的头盔模型，这款设计在建模过程中同步考虑了实际生产中的注塑工艺要求，所有的实体结构都做了拔模斜度处理，曲面的分模线位置设置在盔体侧面的轮廓线上，能够最大程度降低分模线对外观的影响，同时也方便后续的模具加工。从实际使用的角度来看，这款头盔的结构设计既满足了F1赛事场景下的高性能要求，也兼顾了生产制造的工艺可行性，曲面部分保证了气动性能与外观流畅度，实体部分保证了结构强度与安装精度，两者的结合让整个模型不仅具备外观展示的作用，也能够直接用于后续的结构仿真、模具开发等工程环节。
