福特F-150封闭卡车外流场CFD仿真分析模型

　　在乘用车辆与商用货运车辆的研发流程中，整车空气动力学性能的验证与优化是贯穿造型定型、结构设计阶段的核心环节，尤其是针对非承载式车身的皮卡车型，其开放式货厢与驾驶室衔接处的气流分离、尾部涡流区的形成，会直接影响车辆高速行驶的气动阻力、风噪表现以及高速行驶稳定性，传统的油泥模型风洞试验虽然数据精度可靠，但存在迭代周期长、改型成本高的局限，基于LES大涡模拟方法的CFD仿真分析，能够在设计阶段快速完成多轮流场特性验证，为车身造型优化、局部导流结构设计提供量化的数据支撑。本次搭建的福特F-150封闭卡车仿真模型，还原了整车外轮廓的所有关键气动特征，包括前脸进气格栅的通流截面、前保险杠下方的扰流结构、驾驶室A柱的倾斜角度、车顶的弧度曲线、封闭货厢的上沿过渡结构、车尾的造型特征以及底盘的离地间隙边界，建模过程中对车身表面的细小凸起如门把手、后视镜支架、雨刮器等结构做了合理的简化与保留，既避免了微小特征导致的网格数量激增提升计算成本，又保证了关键流场区域的几何精度不会出现失真。

　　仿真计算域的设置参考了实车道路行驶的流场边界，入口边界设置为均匀来流条件，匹配车辆高速巡航的典型行驶速度，出口采用压力出口边界，计算域两侧与顶部设置为对称边界，地面设置为移动壁面匹配车辆行驶的相对运动状态，消除地面附面层对流场计算结果的干扰；网格划分阶段在车身近壁面、驾驶室与货厢衔接区域、车尾涡流区进行了局部网格加密，近壁面第一层网格高度设置满足LES湍流模型对y+值的要求，保证边界层内的流动细节能够被准确捕捉。

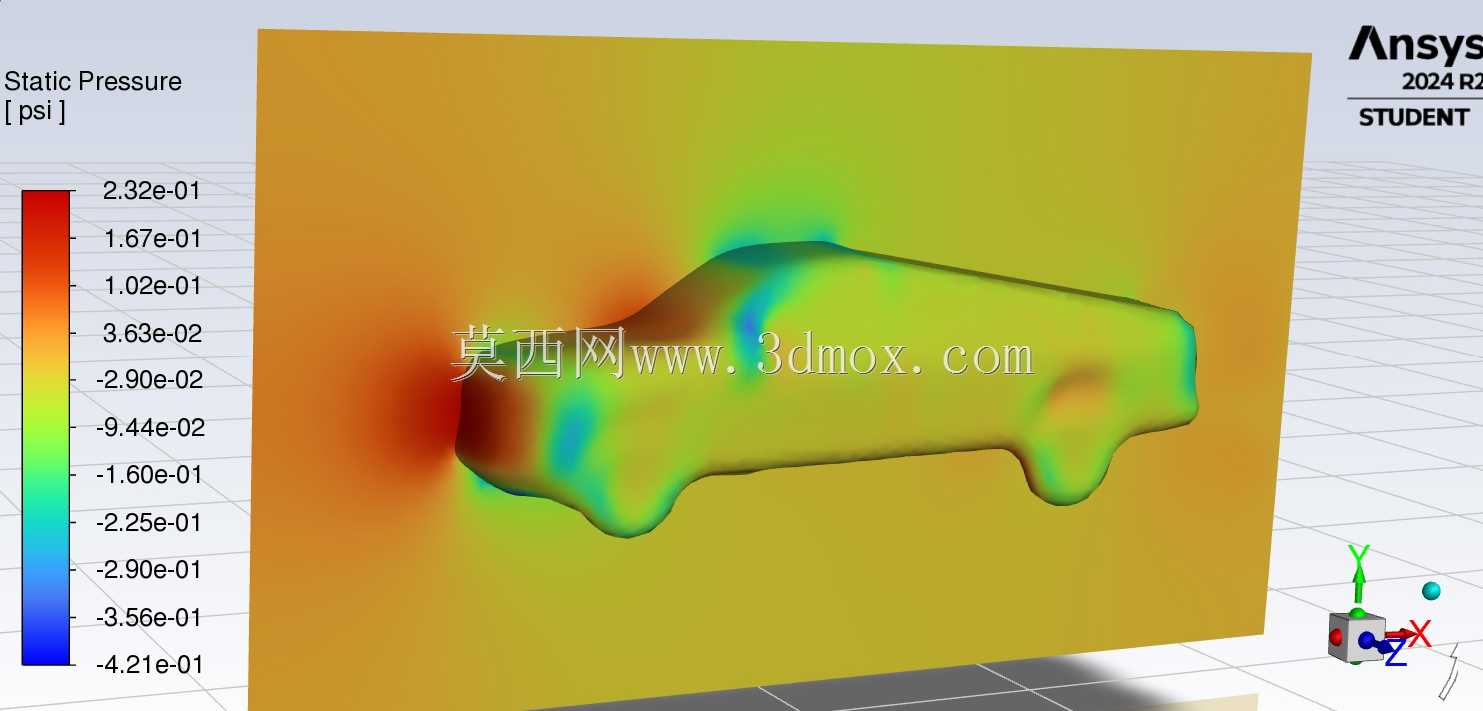

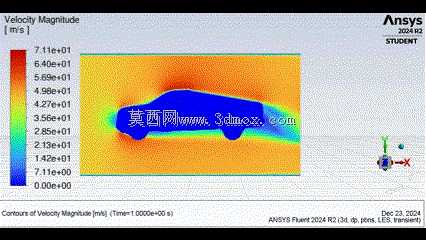

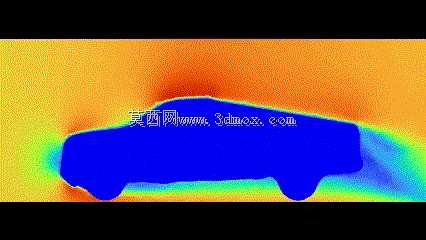

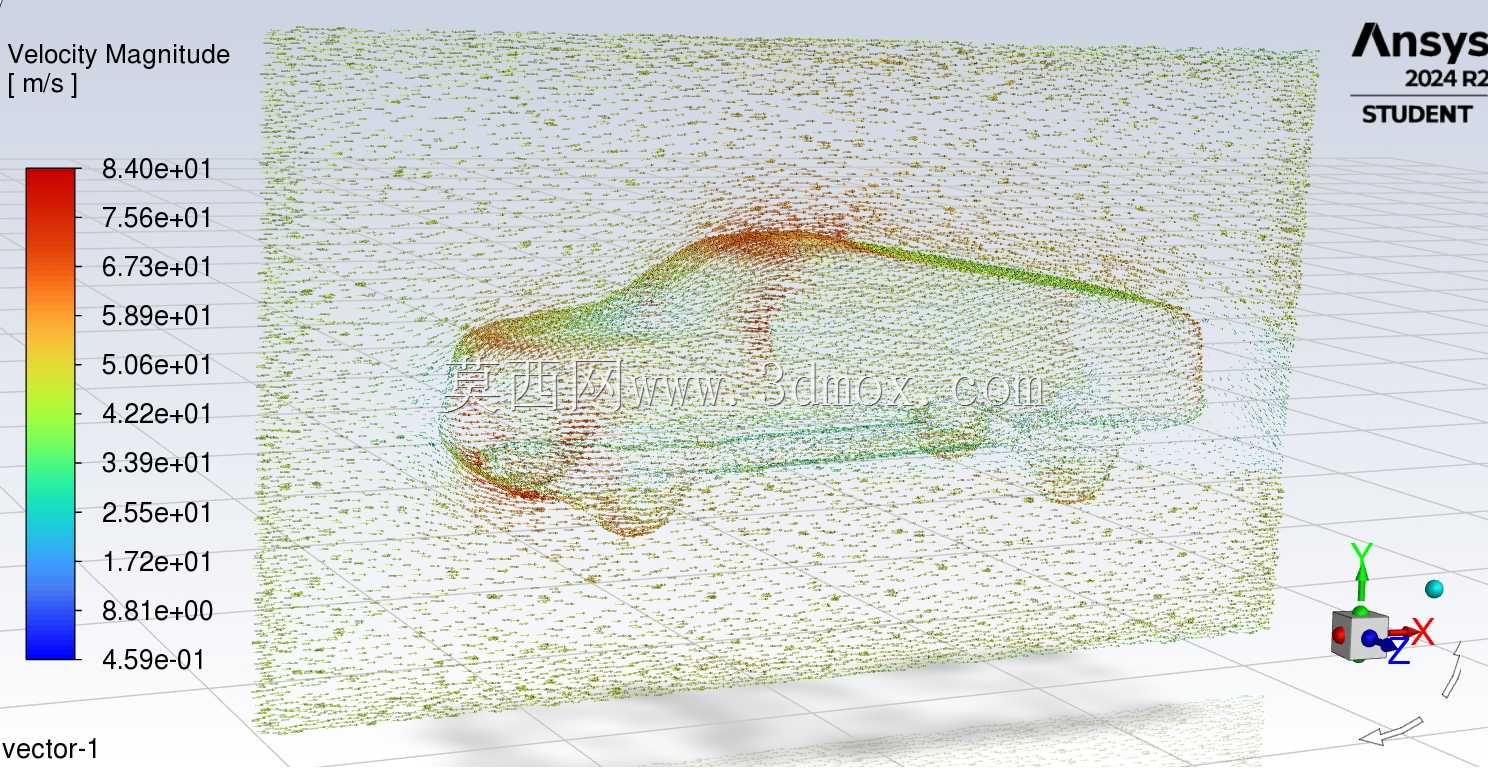

　　从仿真输出的速度云图可以直观观察到，车辆前部的来流在接触前脸后分为三股，一部分沿发动机舱盖向上流动，经过A柱与车顶后向车尾延伸，另一部分沿车身两侧向后方流动，还有一部分进入底盘区域沿车底流向尾部；在驾驶室与封闭货厢的衔接位置，由于截面的突变会出现小范围的气流低速区，若该区域的气流分离过于明显，会增大整车的压差阻力，通过调整该位置的过渡圆角或者加装导流结构，能够有效降低该区域的气流分离程度；车尾区域是整车气动阻力的主要来源，气流在车尾脱离车身表面后会形成大范围的尾涡区，尾涡区的低压作用会产生向后的拖拽力，也就是压差阻力的核心组成部分，通过仿真可以量化尾涡区的范围、压力分布以及湍流强度，为车尾造型的优化提供方向。这类仿真模型的应用场景并不局限于整车研发阶段的气动性能优化，在汽车改装领域，比如加装货厢盖、车顶行李架、侧踏板等外饰件时，也可以通过同类仿真方法评估改装件对整车气动阻力的影响，避免不合理的改装导致车辆高速油耗上升、行驶稳定性下降；在高校车辆工程专业的教学场景中，这类模型也可以作为流体力学、汽车空气动力学课程的教学案例，帮助学生直观理解车辆外流场的流动特性、湍流模型的适用场景以及CFD仿真的基本流程。

　　建模过程中需要重点关注安装边界与尺寸的匹配，所有车身特征的尺寸比例严格参考实车的外廓尺寸，保证计算得到的阻力系数、升力系数等气动参数能够与实车试验数据形成对应，计算域的尺寸设置需要满足阻塞比的要求，避免计算域边界过近对流场产生挤压效应导致计算结果失真，通常要求计算域的阻塞比不超过5%，也就是车辆正投影面积与计算域入口截面面积的比值控制在合理范围内；在边界条件设置时，轮胎的旋转效应、底盘部件的粗糙程度也会对流场产生一定影响，若需要更高精度的计算结果，可以进一步加入轮胎旋转的边界条件，细化底盘部件的几何特征，提升仿真结果与实际道路行驶状态的匹配度。
