西门子SM1221数字量输入模块结构建模

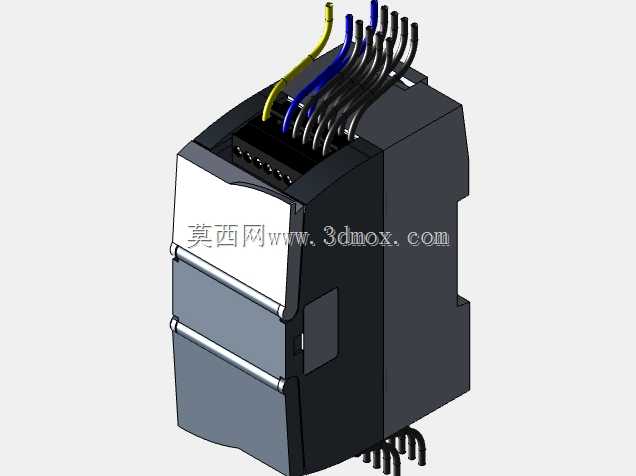

　　在工业自动化控制系统的搭建过程中，数字量输入模块是连接现场开关量信号与控制器核心单元的关键桥梁，本次建模的西门子SM-1221-DC-16DI模块，正是面向S7-1200系列PLC配套的16路直流数字量采集扩展单元，广泛应用于离散制造产线、过程控制站点、智能配电柜体等场景的信号采集环节。从实际工程应用来看，这类模块需要适配工业现场复杂的电磁环境，同时兼顾安装维护的便捷性，因此建模过程中首先还原了其标准DIN导轨安装的卡扣结构，模块背部的弹性卡扣与导轨的配合间隙严格按照工业安装规范设定，保证在柜体震动环境下不会出现松脱，同时预留了手动解锁的拨片空间，方便后期运维时快速拆装更换。模块的接线端子区域采用了上置式的弹簧接线座设计，建模时还原了每一个接线孔的导向倒角，以及端子排上方的标识刻印区域，现场接线时可以直接对应点位编号压接导线，图中呈现的多根不同颜色导线，正是模拟了现场16路数字量信号接入的实际状态，黄色、蓝色导线分别对应不同的公共端与信号回路，黑色导线为各点位的信号输入线，还原了工程现场接线后的真实排布状态，导线的弯曲半径也符合工业布线的最小弯曲要求，避免建模时出现不符合施工规范的硬折角度。

　　从功能特性来看，该模块支持16路24V直流数字量信号的采集，每一路通道都带有光电隔离防护，建模时在模块内部预留了隔离电路的安装腔体，外壳的散热格栅结构也按照实际开模尺寸还原，保证模块在满负载运行时的热量能够通过格栅自然散出，避免长时间高温运行导致的元器件老化。模块的正面采用了分段式的面板设计，上方的透明标识盖可以翻开插入点位标签，中部的状态指示灯区域在建模时预留了灯珠的安装位，每一路通道对应一个独立的状态指示灯，现场调试时可以直接通过灯的亮灭判断信号通断状态，无需连接编程软件即可快速排查接线故障。

　　外形尺寸方面，该模块严格遵循S7-1200系列扩展模块的统一尺寸规范，宽度方向为单槽位标准宽度，与同系列其他扩展模块并排安装时不会出现尺寸干涉，高度方向与CPU模块保持齐平，保证柜内安装时的整体美观性，深度方向则预留了接线后的导线弯曲空间，不会因为导线外凸导致柜门关合受阻。设计思路上，整个建模过程优先保证安装接口的尺寸准确性，因为这类工业电气元件在做柜体三维布局时，核心需求是确认安装位置、接线空间以及与周边元件的安全间隙，其次才是外观细节的还原，比如模块侧面的扩展连接口，建模时还原了接口的插针排布与定位卡扣，保证与相邻模块拼接时的对位准确，不会出现虚拟装配时的错位问题。

　　外壳的材质采用哑光工业塑料质感，表面的细微磨砂纹理也做了还原，避免渲染时出现过于光滑的塑料反光，更贴近实际工业元件的视觉效果。在做电气柜三维布局设计时，这类模块的模型可以直接导入柜体装配体中，提前规划导轨的安装长度、线槽的走线空间，以及接线端子与柜门的安全距离，避免现场安装时出现元件干涉、导线长度不足等问题，同时可以通过模型直观展示给现场施工人员接线点位的排布，减少接线错误率。对于设备选型阶段的工程师来说，精准的三维模型可以帮助评估控制柜内的空间利用率，在满足散热、接线、维护空间的前提下，尽可能缩小柜体尺寸，降低设备的整体制造成本。模块底部的散热槽开孔方向也按照实际产品还原，采用竖向开槽设计，配合柜内的自然对流风道，让热量能够顺着槽体向上排出，不会在模块内部积热，建模时也注意到了槽体的宽度尺寸，避免开孔过大导致灰尘进入模块内部，同时保证足够的通风面积。
