6002z深沟球轴承三维结构设计作品

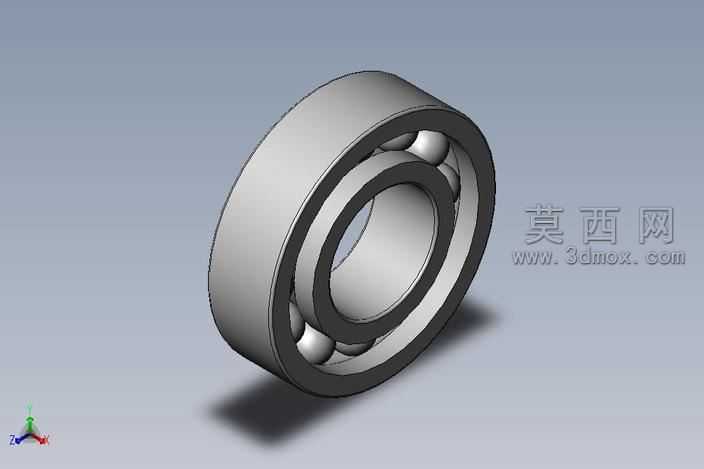

本作品为6002z型号深沟球轴承的三维建模成果，建模过程严格遵循该型号轴承的标准尺寸参数，还原真实轴承的完整结构组成。建模阶段首先通过草图绘制完成轴承内圈、外圈的截面轮廓，利用旋转凸台特征生成内外圈的基础实体，针对内外圈上的滚道结构，通过精确的圆弧尺寸约束保证滚道曲率与钢球的匹配度，确保后续装配约束的合理性。钢球部分采用圆周阵列特征完成整圈滚动体的排布，严格按照6002z轴承的钢球数量、直径参数设置阵列间距与中心距，保证滚动体在滚道内的均匀分布，还原轴承滚动摩擦的结构基础。保持架部分通过拉伸、切除特征完成兜孔结构设计，确保每个兜孔能够恰好容纳对应钢球，同时保证保持架与内外圈之间留有合理的装配间隙，符合真实轴承的装配公差要求。材质渲染阶段，为轴承内外圈、钢球赋予金属钢材材质，调整材质的粗糙度、反光度参数还原轴承钢的哑光金属质感，保持架部分根据常规深沟球轴承的工艺特点赋予对应工程塑料或冲压钢材材质，区分不同部件的视觉表现。渲染输出时采用柔和的环境光搭配定向补光，清晰呈现轴承各部件的轮廓边界与结构层次，通过阴影效果增强模型的立体感，直观展现深沟球轴承的装配关系与结构特点。设计过程中重点关注各部件的配合关系，确保内圈、外圈、滚动体、保持架之间不存在结构干涉，模型可用于机械结构装配演示、轴承选型参考、传动机构运动仿真等场景，完整还原了6002z深沟球轴承的工业设计细节与结构特征。
