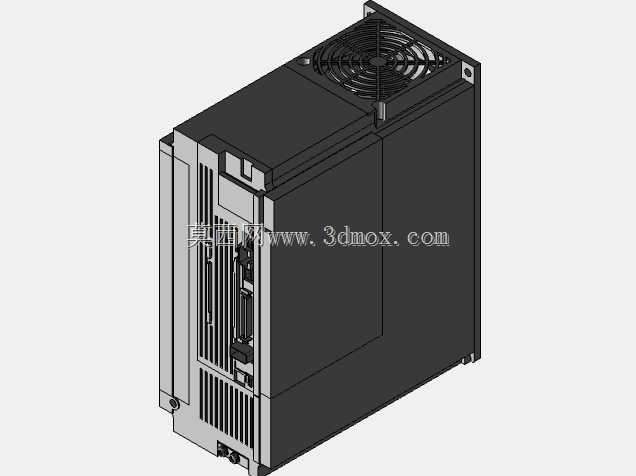

MR-J4-500A伺服驱动单元三维结构模型

　　在自动化产线的电气控制柜布局设计、伺服系统选型匹配工作中，伺服驱动单元的三维结构建模是电控结构设计环节必不可少的参考依据，本次呈现的MR-J4-500A驱动单元模型，完整还原了实体设备的所有结构细节，可直接用于电控柜的装配干涉校验、安装空间预留、布线路径规划等实际工程场景。从设备实际用途来看，该驱动单元属于伺服系统的核心控制部件，主要承担伺服电机的动力输出、运动参数调控、运行状态反馈处理等功能，广泛适配中大功率伺服控制场景，常见于数控机床进给轴控制、自动化包装设备的牵引机构驱动、工业机器人关节动力供给、电子制造设备的精密位移平台控制等领域，能够为负载提供高精度的速度、位置、转矩控制输出，满足工业场景下的高动态响应运动控制需求。

　　从产品功能特性对应的结构设计来看，模型完整还原了设备顶部的轴流散热风机结构，该结构对应实体设备的强制风冷散热系统，由于500A功率等级的驱动单元在满负载运行时会产生较大热量，顶部风机配合壳体侧面的竖向通风格栅形成定向风道，能够将功率模块、整流逆变单元产生的热量快速带出设备腔体，避免高温导致的元器件性能衰减或故障，建模时格栅的通风间隙、风机的安装固定位、防护网的网格尺寸都做了1:1还原，可直接用于散热风道的仿真模拟参考。

　　设备正面的接口区域结构也做了完整复刻，包括主回路动力接线端子排、编码器信号接口、控制信号通讯接口、状态指示灯安装位、操作调试面板的嵌入结构，每个接口的安装位置、凸起高度、接插件的外形轮廓都与实体设备一致，在做电控柜整体布线设计时，可以直接依托该模型规划动力线、编码器线、通讯线的弯曲半径，避免出现线缆与周边器件干涉、接线操作空间不足的问题。从设计思路层面来看，该驱动单元采用长方体立式安装结构，壳体主体采用钣金折弯拼接加局部塑料端盖的组合形式，建模时还原了壳体的拼接卡扣、安装固定螺丝孔位、侧边的加强筋结构，既保证了壳体的结构强度，又兼顾了设备的轻量化需求；设备左侧的分层散热鳍片结构对应内置功率模块的散热基板安装位，鳍片的间距、厚度、凸起高度都按照实体参数还原，能够直观体现散热结构与内部元器件的布局对应关系。

　　关于外形尺寸与安装边界，模型严格按照实体设备的安装尺寸绘制，设备底部的安装固定孔位间距、孔位大小、沉头深度都符合实际安装标准，在做电控柜安装板布局时，可以直接提取模型的安装孔坐标用于安装板的开孔图绘制；设备的整体外形轮廓预留了足够的操作空间参考，包括正面接线操作需要预留的手部操作空间、顶部风机需要预留的通风间隙、侧面散热格栅需要避开的遮挡距离，这些边界尺寸都在模型中有所体现，能够帮助结构设计人员在布局阶段就规避安装后无法接线、散热不畅、维护空间不足等常见问题。另外，模型还还原了设备表面的标识印刷区域、接地端子的安装位置、产品铭牌的嵌入槽结构，这些细节在做设备的整体外观校验、安规距离校核时都能提供准确的参考依据，比如接地端子与周边金属构件的安全距离、铭牌区域的可视角度校验，都可以依托该三维模型完成，不需要再反复核对二维图纸的尺寸参数，能够有效提升电控系统结构设计的效率，减少现场安装调试时的设计变更问题。
