双缸立式往复式蒸汽动力装置结构

　　这套双缸立式蒸汽动力结构，在小型蒸汽动力演示、复古动力装置复刻、教学实训场景中有着明确的应用定位，不同于大型工业蒸汽机组的复杂管路与辅机配置，该结构将核心做功、传动、输出部件高度集成，整体采用立式布局，大幅压缩了水平方向的安装占用空间，适配桌面级展示、小型动力试验台的安装边界需求。从实际用途来看，该结构可直接作为蒸汽动力原理教学的具象演示载体，也可作为小型复古动力模型的核心动力单元，通过蒸汽介质的压力能转换，输出可直接利用的旋转扭矩，带动末端负载完成连续运转。

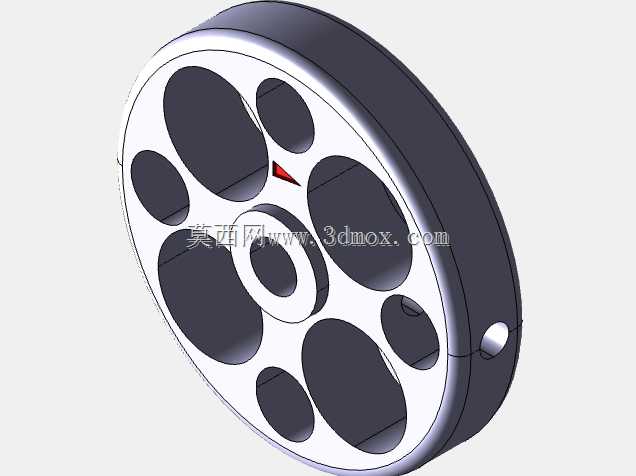

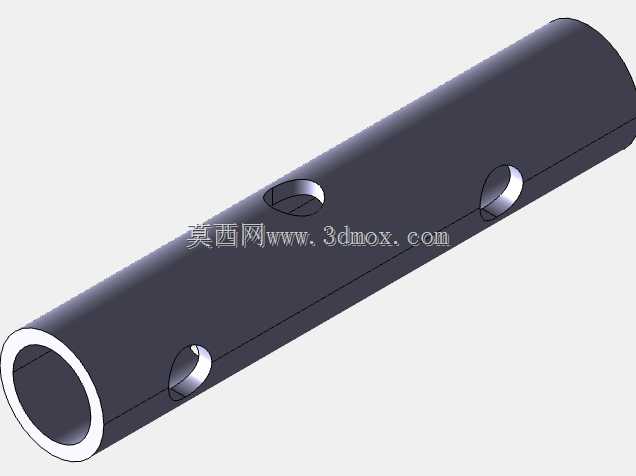

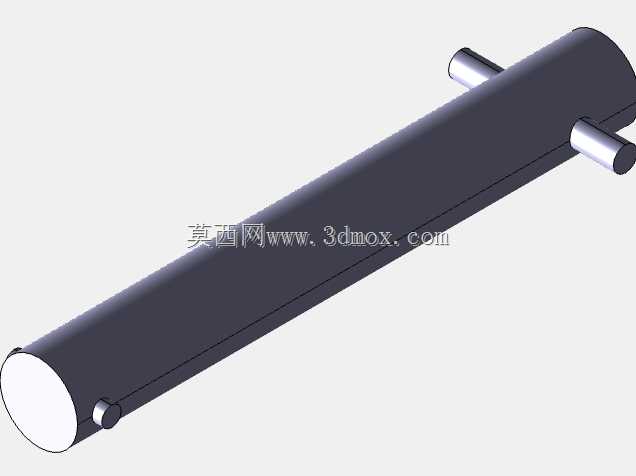

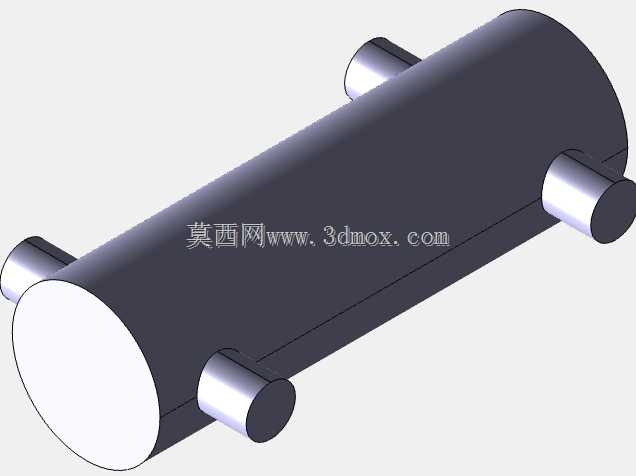

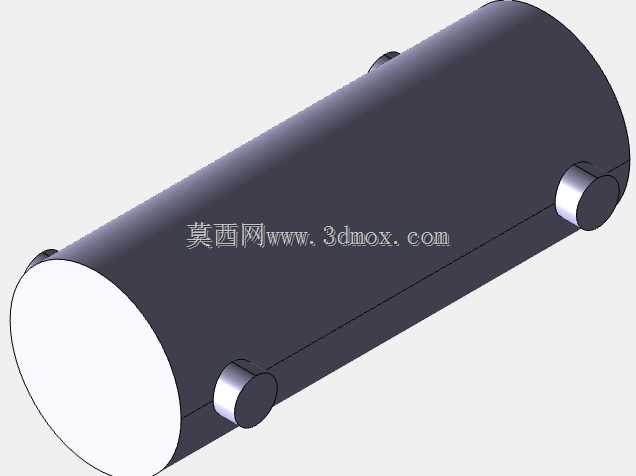

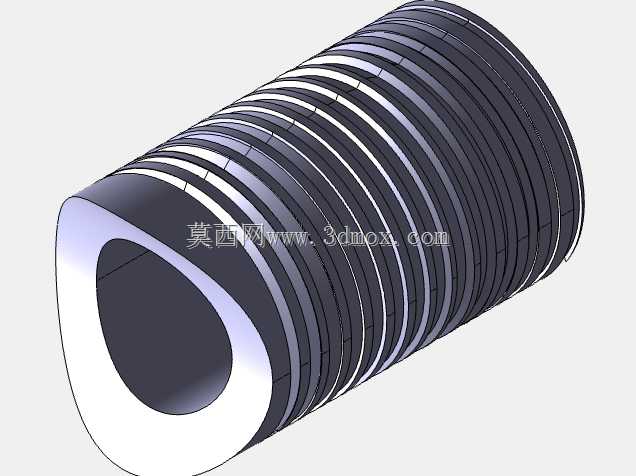

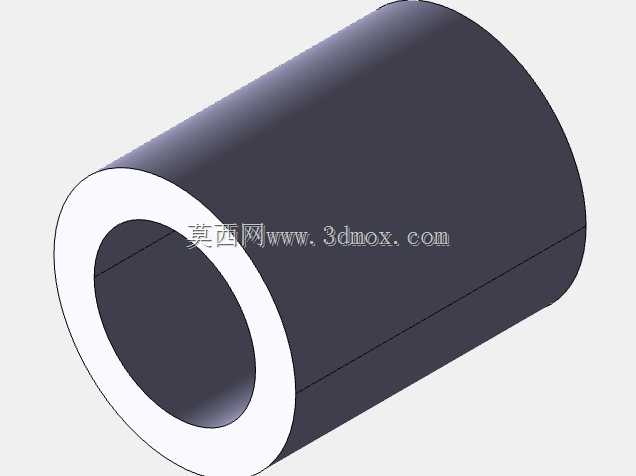

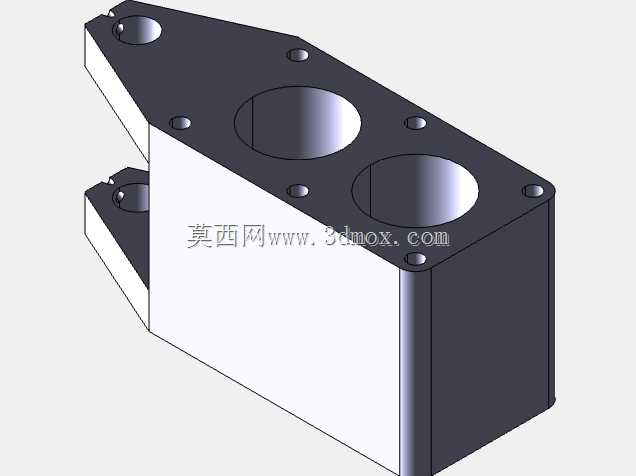

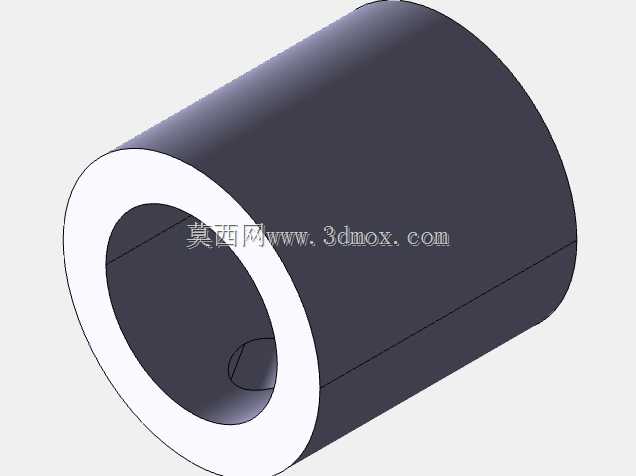

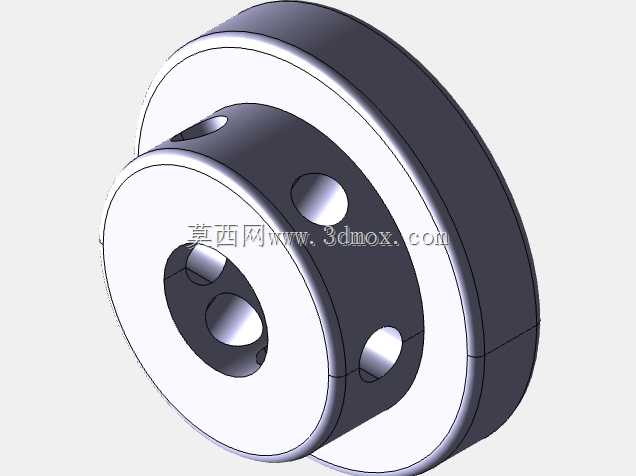

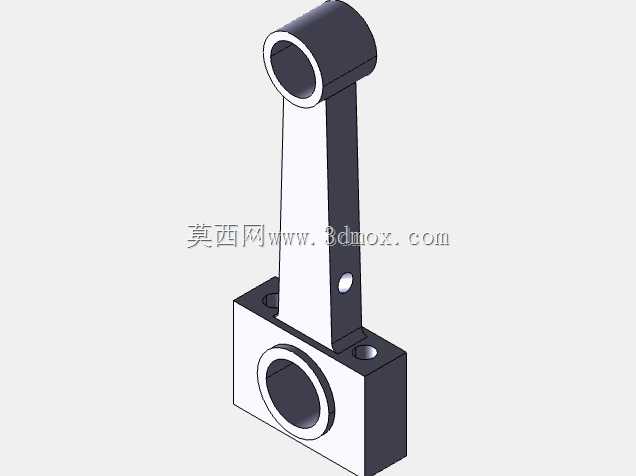

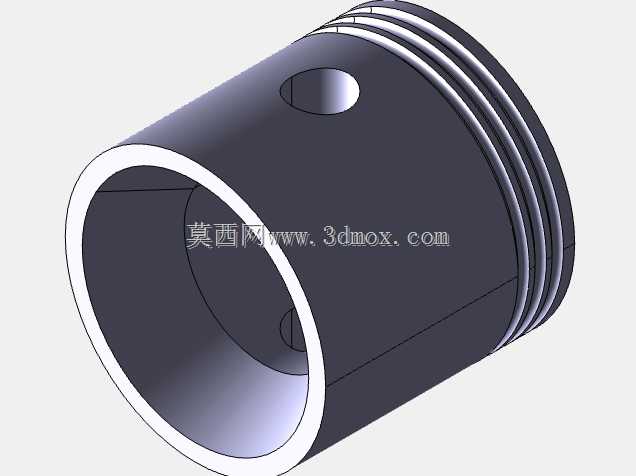

　　整套结构共由三十个独立零件组合而成，核心做功单元采用并列双缸立式布置，两个气缸沿基座垂直方向平行安装，缸体上部集成了配气机构的安装位，配气控制部件直接布置在缸体顶面，无需额外搭建外置配气支架，既减少了装配环节的定位误差，也缩短了蒸汽通路的长度，降低管路过程中的压力损耗。传动端采用曲柄连杆结构将活塞的垂直往复运动转换为旋转运动，末端输出侧配置大直径带孔飞轮，飞轮的轮辐采用镂空式开孔设计，在保证转动惯量满足运转平稳性要求的前提下，尽可能降低飞轮自身的重量，减少启动阶段的扭矩消耗，同时飞轮端面预留了带轮、联轴器的安装接口，可根据实际使用需求外接不同的传动部件，匹配不同转速、扭矩要求的末端负载。设计过程中优先考虑了装配工艺性，所有立柱、缸体、传动部件的安装基准统一落在底部的一体式安装基座上，基座上预制了所有部件的定位销孔与螺栓连接位，装配时可先将两个气缸组件、立柱支撑组件分别在基座上完成定位固定，再依次装配曲轴连杆组件、配气控制组件、飞轮输出组件，无需复杂的专用工装即可完成整机组装，各运动部件的间隙预留充分考虑了热胀冷缩的影响，在蒸汽通入导致缸体、传动件温度升高的工况下，不会出现运动卡滞、磨损加剧的问题。

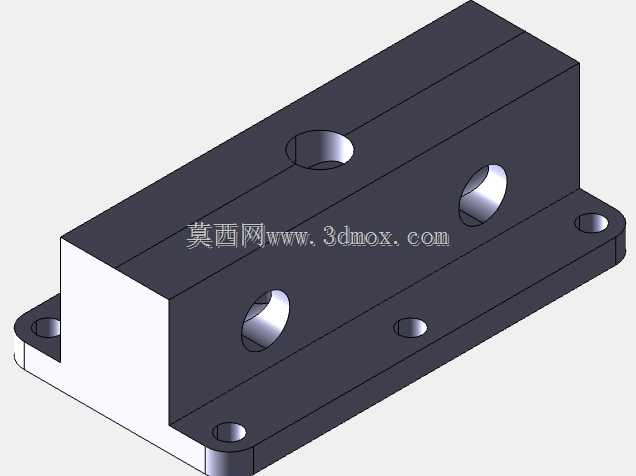

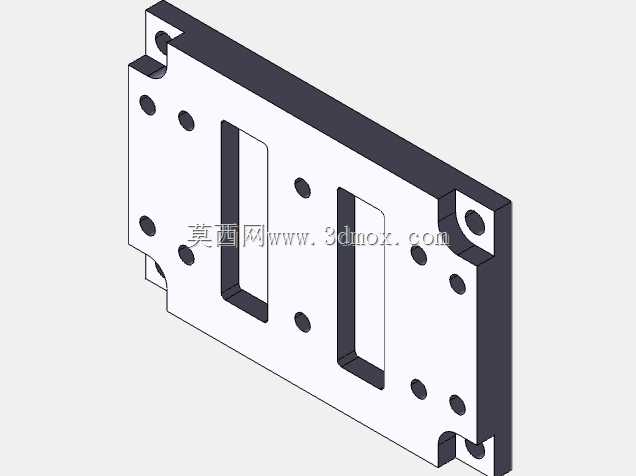

　　从安装边界来看，整机的重心沿基座中心垂直分布，立式布局让水平方向的投影尺寸远小于同功率的卧式蒸汽结构，基座底部预留了四个通用安装孔位，可直接固定在木质、金属材质的安装台面上，不需要额外制作转接安装板；垂直方向的尺寸控制也适配小型透明展示外罩的安装需求，可直接加装防尘、防烫外罩用于公开展示场景。配气机构的调节部件全部布置在缸体顶面的易操作位置，运转过程中不需要拆解外围部件即可完成配气正时的微调，适配不同蒸汽压力下的运转参数调整需求。各连接部位的密封面均采用平面密封结构，零件加工时的平面度要求统一，降低了单个零件的加工难度，也方便后期维护时的密封件更换。

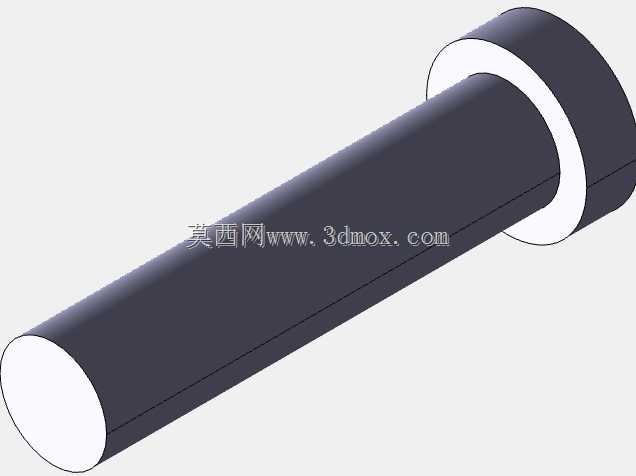

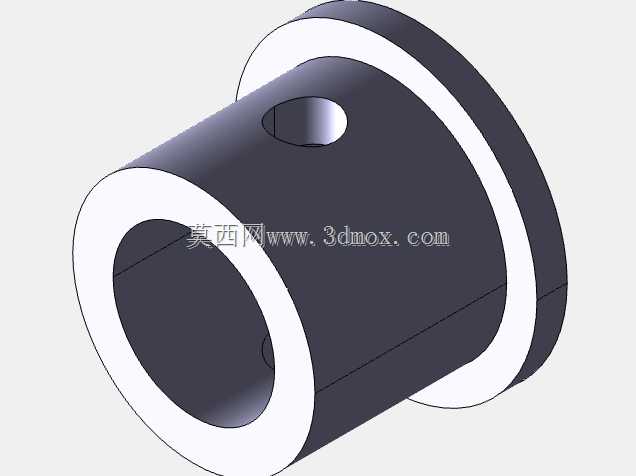

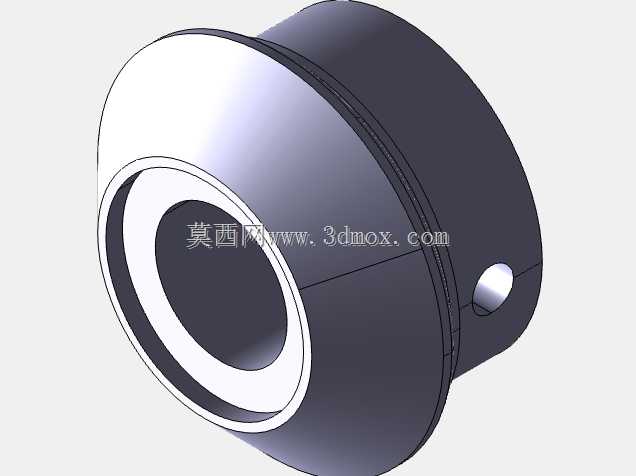

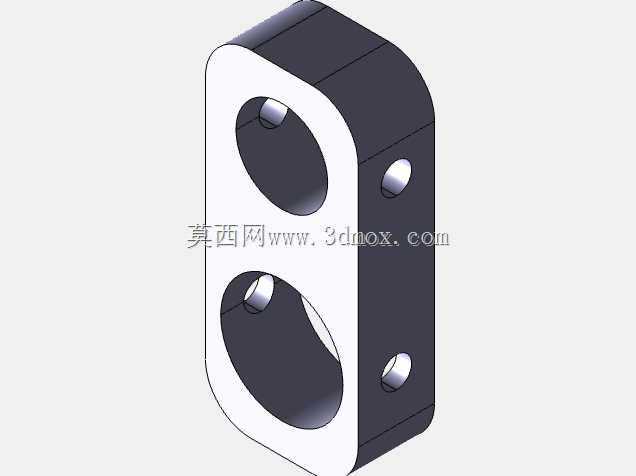

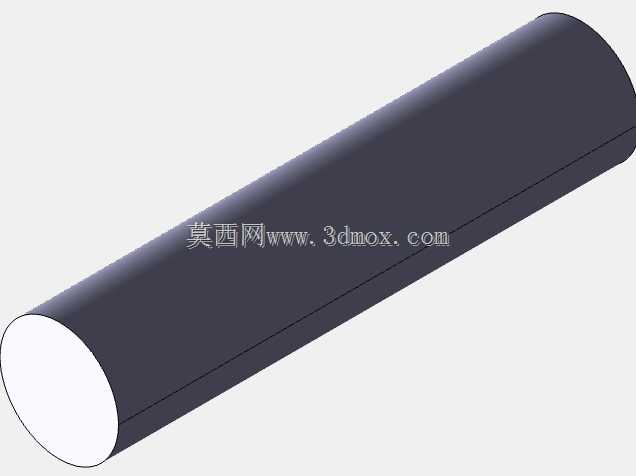

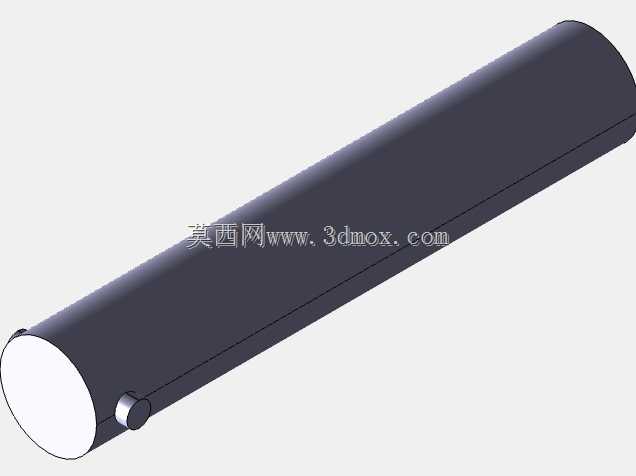

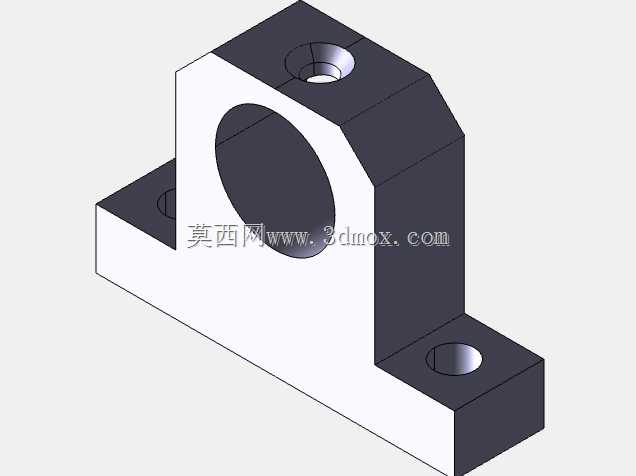

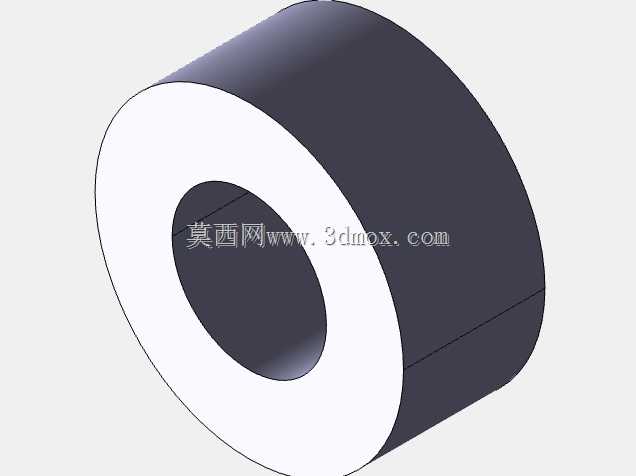

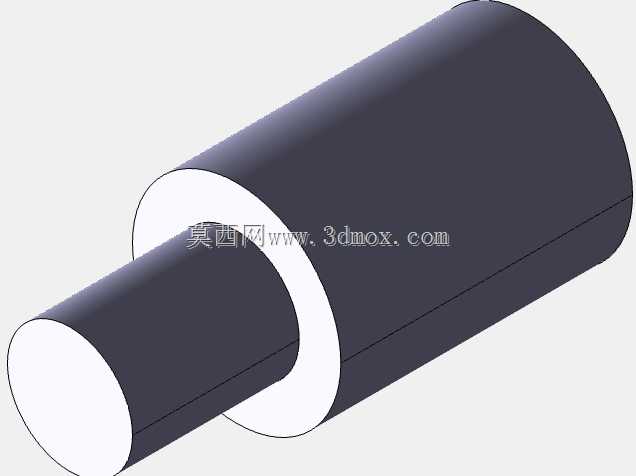

　　曲轴部位的支撑采用双点支撑结构，两个支撑点分别布置在飞轮侧和传动输入端，大幅降低曲轴运转过程中的绕度变形，减少长期运转后的轴瓦磨损量，提升整套结构的连续运转寿命。连杆与活塞、曲轴的连接部位均采用销轴铰接结构，铰接位置预留了润滑脂存储槽，可在装配时填充润滑脂，减少运动副之间的干摩擦，降低运转过程中的噪音与零件损耗。缸体的外壁做了平整化设计，没有多余的凸台与加强筋结构，既方便加工时的一次装夹成型，也减少了缸体的散热面积，一定程度上降低蒸汽在缸内的冷凝损耗，提升能量转换效率。
